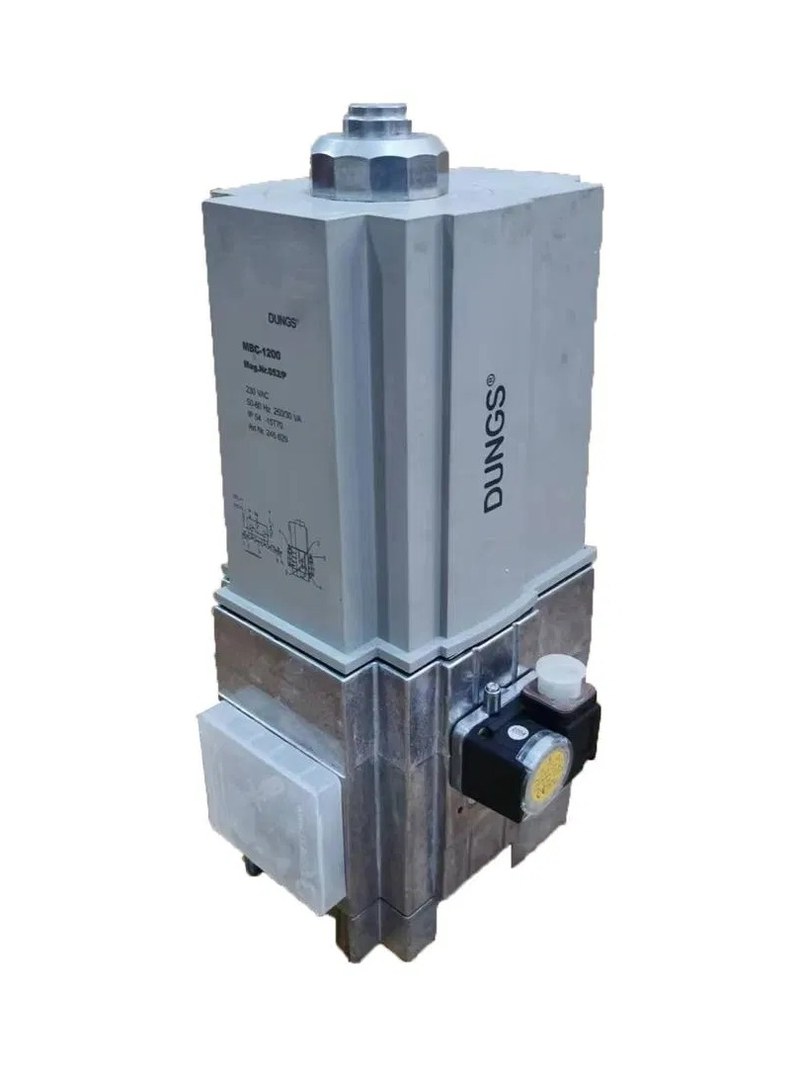

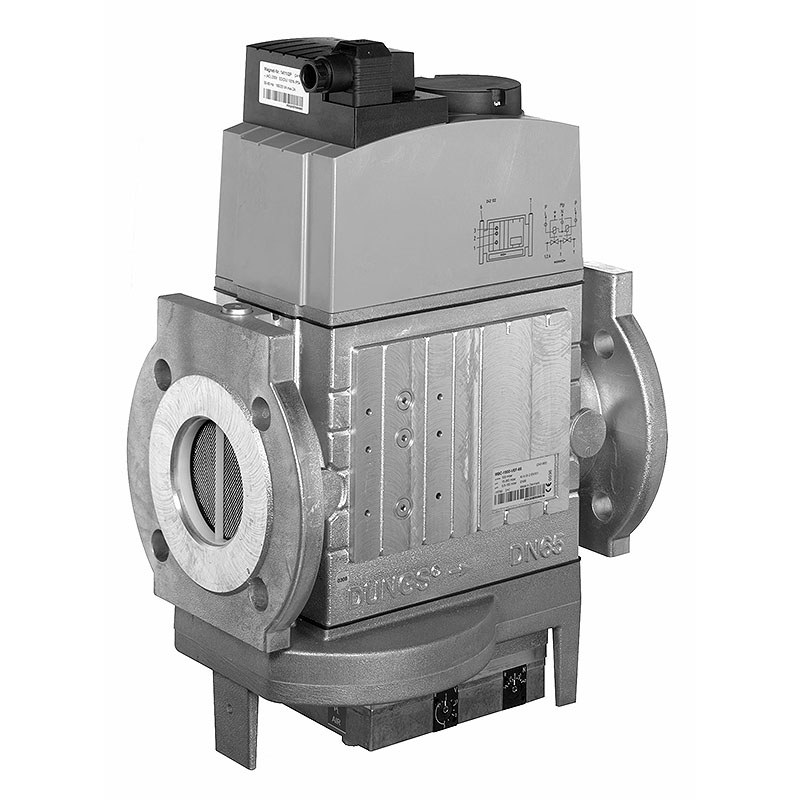

Газовый мультиблок DUNGS MBC 1200: комплексное решение для точного регулирования и безопасной подачи газа

Газовая арматура горелочной установки должна одновременно обеспечивать управляемую подачу топлива и быстрое прекращение потока при останове или аварийном сигнале. Для этих задач применяют комбинированные узлы, которые объединяют запорные и регулирующие элементы в общем корпусе. DUNGS MBC 1200 относится к семейству газовых мультиблоков, используемых в топливных трактах промышленных и отопительных горелок.

Функции в газовом тракте

Мультиблок размещают между газопроводом и горелкой, в составе участка, через который проходит топливо. Встроенные электромагнитные клапаны открывают или перекрывают канал по команде системы управления горелкой. MBC 1200 при этом является частью автоматики безопасности: он взаимодействует с контроллером и датчиками, но не заменяет их и не выполняет полный цикл управления горением. В газовом тракте узел выполняет несколько связанных функций:

• перекрывает подачу топлива при останове горелки,
• открывает проход после получения разрешающего сигнала,
• обеспечивает предусмотренную конструкцией стабилизацию выходного давления,
• позволяет контролировать давление через измерительные точки, если они предусмотрены,
• связывает газовую линию с входным участком горелочного устройства.

Конструкция и принцип действия

Основу узла составляет металлический корпус с каналами входа и выхода. Внутри установлены запорные элементы с электромагнитными приводами; в соответствующей комплектации присутствует регулятор. При подаче питания катушка создаёт магнитное поле, которое перемещает якорь и открывает проход. Возвратный механизм переводит клапан в закрытое положение, когда питание снято. Такая логика позволяет прекратить подачу при останове или потере электрического сигнала. К основным конструктивным частям газового мультиблока относятся:

• корпус с присоединительными поверхностями и внутренним газовым каналом,
• одна или несколько запорных ступеней в соответствии с исполнением,
• электромагнитные катушки и электрические разъёмы,
• регулятор давления, если он включён в конфигурацию,
• контрольные штуцеры или точки измерения, предусмотренные конструкцией,
• уплотнительные элементы и крепёж, обеспечивающие соединение с трубопроводом.

Рабочие состояния

В нормальном исходном состоянии газовый канал закрыт. После проверки условий пуска автоматика подаёт напряжение на приводные катушки в заданной последовательности. Клапан открывает проход, и газ поступает к горелке. В установившемся режиме расход определяется горелкой, давлением в линии и регулировкой системы. При снятии команды или появлении сигнала неисправности катушки обесточиваются, а возвратный механизм закрывает проход. Основные состояния работы системы включают:

• ожидание — клапаны закрыты, команда на подачу топлива отсутствует,
• пуск — автоматика проверяет цепи и формирует команду на открытие,
• работа — газ подаётся в пределах, заданных горелкой и газовой линией,
• штатный останов — управляющее напряжение снимается, поток перекрывается,
• аварийное отключение — защитная цепь прекращает подачу независимо от обычного цикла.

Монтаж и техническое обслуживание

При монтаже соблюдают направление потока, ориентацию корпуса и ограничения по установочному положению, приведённые для конкретного изделия. Трубопровод должен иметь собственную опору, чтобы его масса и монтажные усилия не передавались на арматуру. Перед установкой удаляют загрязнения из линии, не допускают попадания герметизирующего материала в газовый канал и предусматривают доступ к соединениям и контрольным точкам. Электрическое подключение выполняют при снятом напряжении. Проверки при вводе в работу проводят последовательно:

• сверяют маркировку, газ, направление потока и схему подключения,
• проверяют механическое крепление и состояние соединений,
• испытывают газовый участок на герметичность по принятой процедуре,
• контролируют управляющие сигналы и напряжение на катушках,
• подтверждают закрытие клапанов при снятии питания,
• измеряют входное и выходное давление в предусмотренных режимах.

Таким образом, DUNGS MBC 1200 представляет собой комбинированный узел газового тракта, объединяющий запорные и, в соответствующих исполнениях, регулирующие функции. Надёжная работа зависит от соответствия конкретной модификации параметрам газа, горелки и автоматики. В расчётах используют данные маркировки и паспорта, а правильность монтажа подтверждают измерениями и проверкой закрытия клапанов. Компания «Олниса» осуществляет поставку промышленного оборудования для предприятий и инженерных объектов. В номенклатуре компании представлены компоненты газовых систем и оборудование DUNGS для применения в составе промышленных установок. «Олниса» поставляет востребованные позиции промышленной арматуры, обеспечивая предприятия оборудованием для производственных и энергетических задач.
