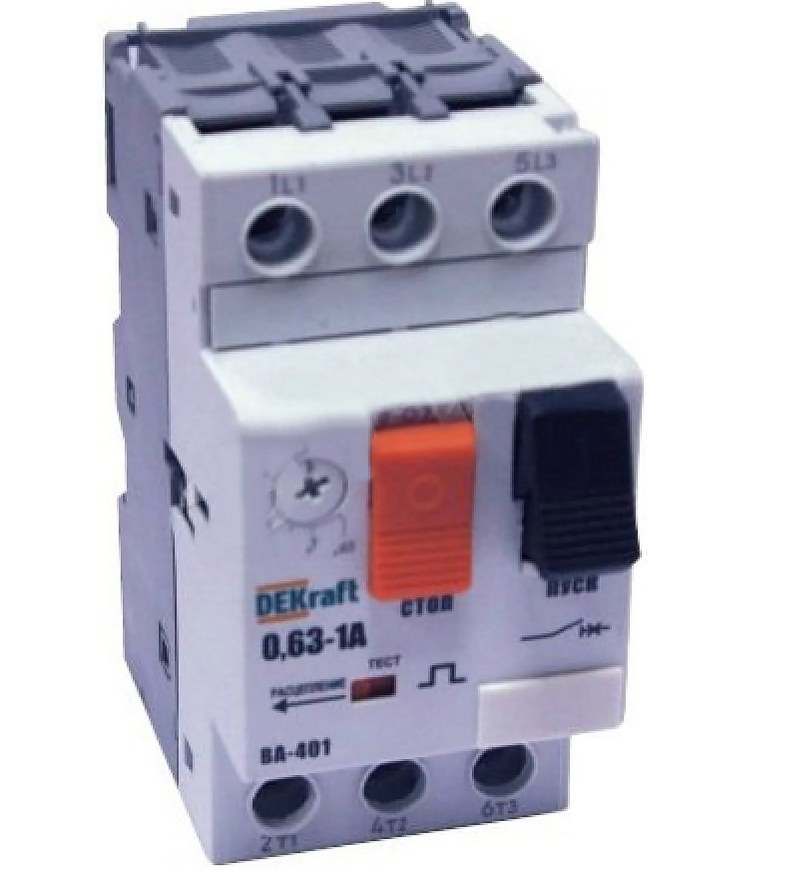

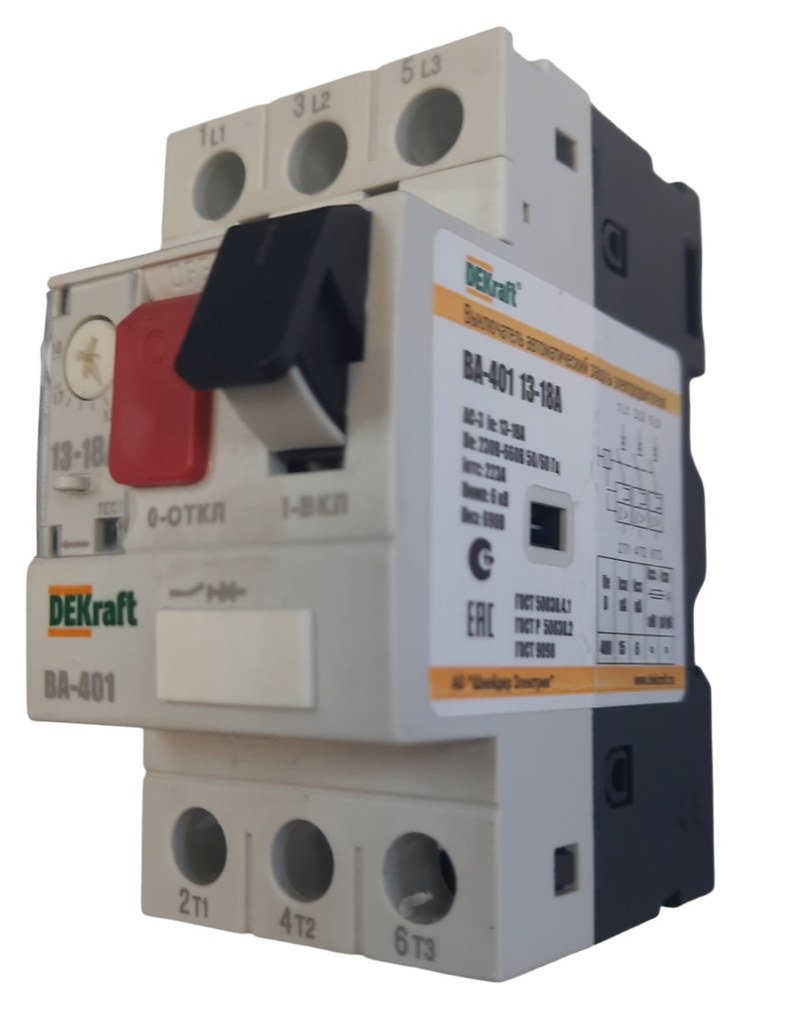

Автомат защиты двигателя DeKraft ВА-401: особенности эксплуатации и функциональные возможности
Автоматические выключатели ограничивают последствия перегрузки и короткого замыкания, а также позволяют вручную разрывать электрическую цепь. DeKraft ВА-401 относится к аппаратам в литом корпусе, используемым в низковольтных распределительных системах. Его устанавливают в щитах и шкафах, где требуется коммутация силовой линии и автоматическое отключение при превышении допустимого тока. Маркировка ВА-401 обозначает серию, но не раскрывает все параметры конкретного исполнения. Номинальный ток, напряжение, полюсность, расцепители и отключающую способность сверяют по паспорту: эти значения нельзя переносить с одного варианта на другой.
Конструкция и коммутационный узел
Литой изоляционный корпус объединяет контакты, механизм управления, расцепители и дугогасительную камеру, фиксируя их положение и закрывая токоведущие узлы от случайного прикосновения. Конструкция включает следующие элементы:
- корпус, лицевая панель и рукоятка управления,
- силовые контакты и механизм свободного расцепления,
- дугогасительная камера с металлическими пластинами,
- зажимы для присоединения проводников допустимого сечения.
При размыкании дуга попадает в камеру, делится на короткие участки и охлаждается. Свободное расцепление освобождает защелку независимо от положения рукоятки. Повторное включение допускается после проверки цепи и устранения причины отключения.
Принцип действия защиты
Комбинированный автомат использует два расцепителя. Тепловой элемент нагревается при перегрузке и с выдержкой времени освобождает механизм; при большем превышении токового порога реакция ускоряется. Электромагнитный узел быстро отключает цепь при значительном токе короткого замыкания. Работа защиты проходит несколько этапов:
- при нормальном токе контакты удерживаются механизмом во включенном положении,
- перегрузка нагревает тепловой элемент и освобождает защелку,
- при размыкании дуга гасится в камере, прекращая ток в аварийной ветви.
Время-токовую характеристику используют для согласования с вышестоящей защитой и автоматами отходящих линий. Для двигателя проверяют пусковой ток и длительность разгона, чтобы штатный запуск не вызывал отключение. Номинал согласуют с нагрузкой и допустимым длительным током кабеля.
Технические параметры и их проверка
Основные проверяемые величины включают:
- номинальный ток In, выраженный в амперах,
- рабочее напряжение Ue в вольтах и частота сети,
- число полюсов и схема подключения,
- тип и уставки расцепителей, сечение жил и момент затяжки клемм.
Icu — предельный ток короткого замыкания, прерываемый в испытательных условиях; Ics — рабочая отключающая способность после установленного цикла испытаний. Оба значения указывают вместе с напряжением. Расчетный ток в точке монтажа не должен превышать паспортный предел. На тепловую защиту влияют температура, высота установки и охлаждение. Плотная компоновка, пыль и конденсат также требуют учета условий шкафа. Допустимые поправки и ограничения приводятся в документации изготовителя.
Монтаж и эксплуатационные ограничения
Выключатель монтируют на предусмотренную основу щита. Перед подключением снимают напряжение и сверяют клеммы со схемой. Жилы зачищают и затягивают установленным моментом: слабое соединение нагревается, чрезмерное усилие повреждает проводник или зажим. Перед вводом аппарата в работу проверяют:
- соответствие рабочего напряжения Ue и расчетного тока короткого замыкания значению Icu,
- согласование номинала с нагрузкой и допустимым током кабеля,
- правильность полюсности, подключения и затяжки зажимов,
- отсутствие оголенных жил вне клемм и наличие доступа для отвода тепла.
После монтажа осматривают корпус, проверяют переключение и соединения. Испытания выполняют по регламенту установки. Частые переключения допустимы лишь при разрешении паспорта.
Таким образом, DeKraft ВА-401 — выключатель в литом корпусе для ручной коммутации и автоматической защиты низковольтной цепи. Тепловой и электромагнитный расцепители реагируют соответственно на перегрузку и короткое замыкание, а камера гасит дугу. «Олниса» — поставщик промышленного оборудования для предприятий и инфраструктурных объектов. Компания поставляет аппараты DeKraft ВА-401 для низковольтных систем распределения и защиты электрических цепей.
