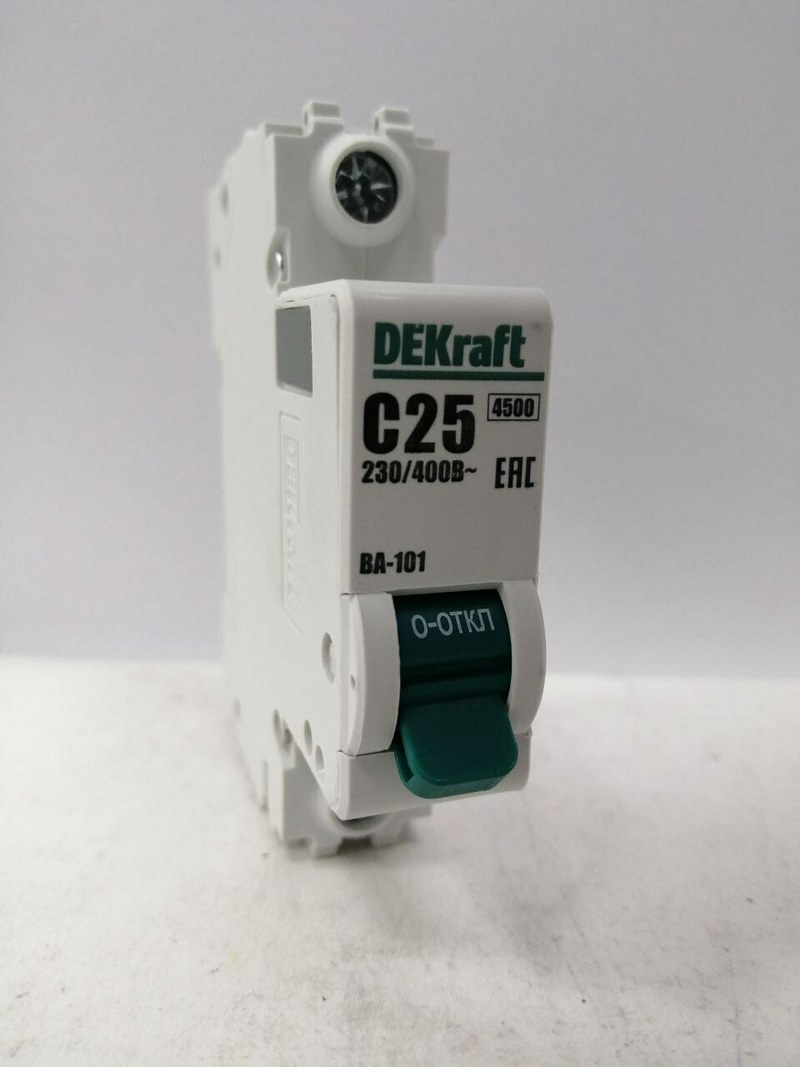

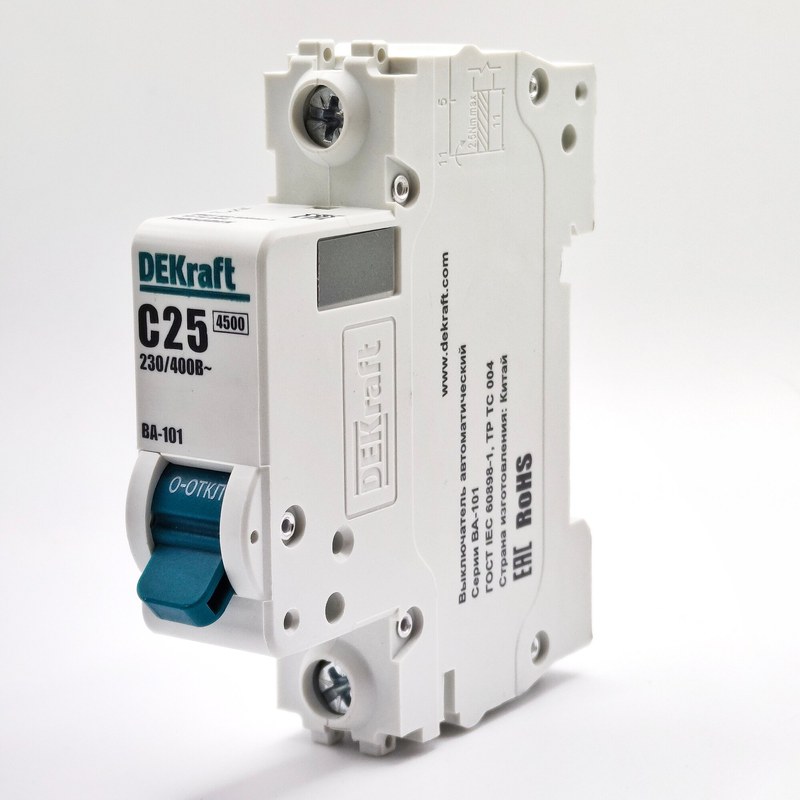

Автоматический выключатель DeKraft ВА-101 1P 25А 11104DEK: характеристики и преимущества

Автоматический выключатель DeKraft с номинальным током 25 А и одним полюсом предназначен для защиты однофазной линии от перегрузки и короткого замыкания, а также для ручной коммутации цепи. При превышении допустимого тока аппарат автоматически размыкает контакты, ограничивая нагрев проводников и риск повреждения изоляции. После устранения причины срабатывания исправный выключатель можно вернуть в рабочее состояние.

Технические параметры

Однополюсный аппарат обычно устанавливают в фазный проводник однофазной сети. Он защищает линию от сверхтока, но не заменяет защиту от утечки или защитный проводник. Номинал 25 А согласуют с нагрузкой и допустимым током кабеля с учётом материала жил, способа прокладки, температуры и группировки проводников. К основным параметрам выключателя относятся:

• номинальный ток In — 25 А,
• число полюсов — 1P — один коммутируемый проводник,
• частота сети — 50 Гц для типовой сети переменного тока,
• номинальное напряжение — 230 В для однофазной цепи, если оно указано на изделии,
• характеристика мгновенного расцепления — буквенный код B, C или D на маркировке,
• отключающая способность — паспортный предел конкретной серии, например 4,5 кА или 6 кА,
• монтажная ширина — около 18 мм для одного модульного полюса,
• тип крепления — DIN-рейка шириной 35 мм,
• допустимые сечения жил, температура эксплуатации и степень защиты — по паспорту модели.

Принцип действия

Защитное действие обеспечивают тепловой и электромагнитный расцепители. При перегрузке ток нагревает биметаллическую пластину, она изгибается и освобождает защёлку механизма. Чем выше превышение номинала, тем быстрее происходит отключение. Такая выдержка времени позволяет переносить непродолжительные изменения нагрузки, одновременно ограничивая длительный нагрев проводника. При коротком замыкании электромагнитная катушка быстро перемещает сердечник и размыкает контакты. Порог быстрого срабатывания определяется времятоковой характеристикой. Для типов B, C и D мгновенная зона обычно составляет соответственно 3–5, 5–10 и 10–20 In. При токе In 25 А это ориентировочно 75–125 А, 125–250 А и 250–500 А. Точные границы зависят от стандарта и исполнения; буквенный код выбирают с учётом пусковых токов нагрузки и возможности обеспечить отключение при КЗ. После размыкания контактов образовавшаяся дуга поступает в дугогасительную камеру. Металлические пластины делят её на короткие участки, охлаждают и способствуют прекращению тока. Механизм свободного расцепления не позволяет удерживать контакты замкнутыми рукояткой при автоматической команде. Повторное включение выполняют после выяснения причины срабатывания.

Конструкция и установка

Модульный выключатель включает изоляционный корпус, контактную систему, рукоятку, механизм свободного расцепления, два вида расцепителей, дугогасительную камеру и зажимы. Компоновка обеспечивает передачу усилия от расцепителя к контактам и локализацию дуги внутри корпуса. Основные конструктивные элементы выполняют следующие функции:

• изоляционный корпус удерживает узлы и отделяет токоведущие части,
• контактная пара проводит рабочий ток и размыкает цепь,
• тепловой расцепитель реагирует на длительную перегрузку,
• электромагнитный расцепитель освобождает защёлку при большом токе КЗ,
• дугогасительная камера ограничивает и охлаждает электрическую дугу,
• рукоятка служит для ручного управления и показывает состояние аппарата,
• клеммы фиксируют проводник и образуют электрическое соединение,
• монтажная защёлка удерживает корпус на рейке 35 мм.

Монтаж выполняют по схеме изготовителя при снятом напряжении. Жилу зачищают перед клеммой; изоляция не должна попадать в зажим. Момент затяжки берут из паспорта: слабое звено нагревается, а чрезмерное усилие повреждает зажим.

Согласование с защищаемой линией

Номинал 25 А применяют при условии, что допустимый длительный ток кабеля не ниже расчётной нагрузки. На него влияют сечение и материал жил, открытая или скрытая прокладка, теплоизоляция, число нагруженных проводников и температура. Если автомат выбирают только по мощности потребителя, кабель может оказаться защищён недостаточно. Характеристика B обычно подходит для нагрузок с небольшими пусковыми токами, C — для многих распределительных групп и умеренных пусковых импульсов, D — для более выраженных пусковых режимов. Для типа D необходим достаточный ток КЗ, обеспечивающий быстрое отключение. Конкретный код DeKraft определяют по лицевой маркировке, а отключающую способность сопоставляют с ожидаемым током замыкания в месте монтажа.

Режимы работы и области применения

Во включённом положении контакты проводят рабочий ток в пределах допустимых условий. Ручное отключение разрывает фазную цепь, однако перед обслуживанием линии необходимо проверить отсутствие напряжения. Автоматическое отключение возникает при перегрузке либо коротком замыкании; до возврата рукоятки устанавливают и устраняют причину аварии. Выключатель DeKraft 25 А 1P применяют в однофазных распределительных щитах жилых, административных и производственных объектов — в группах освещения, розеток и технологических нагрузок, если проводка и проект соответствуют номиналу. Один полюс не обеспечивает одновременное отключение нескольких фаз или фазы вместе с нейтралью. Для таких схем используют аппараты с предусмотренным проектом числом полюсов.

Таким образом, автоматический выключатель DeKraft 25 А 1P защищает однофазную линию от перегрузки и короткого замыкания. Его применяют с учётом номинального тока, характеристики расцепления, числа полюсов, отключающей способности и параметров проводки; точные значения зависят от серии и маркировки изделия. «Олниса» поставляет промышленное оборудование для предприятий и инженерной инфраструктуры. В ассортименте компании представлены электротехнические изделия DeKraft, включая автоматические выключатели для распределительных систем. «Олниса» осуществляет поставку оборудования для производственных объектов и комплектации электротехнических хозяйств.
