Соединительная клемма DEGSON 10030002049 для промышленного электрооборудования

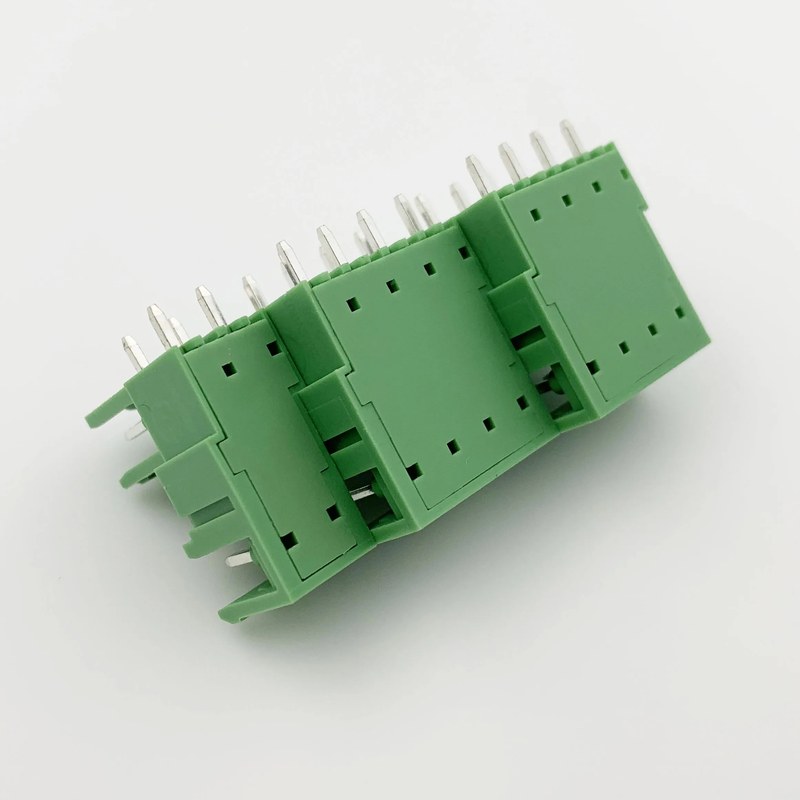

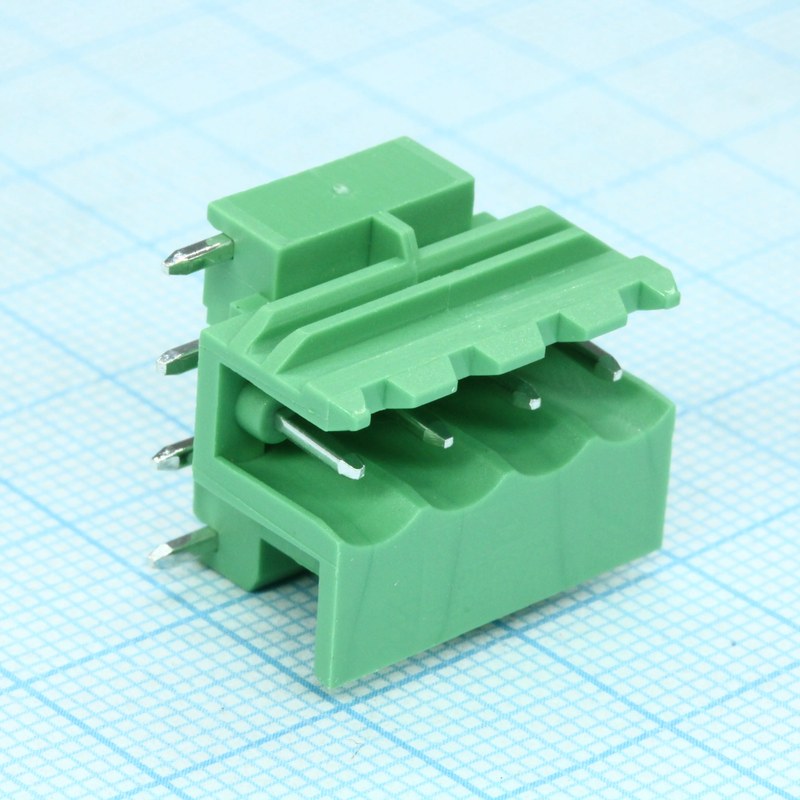

Разъемные клеммы соединяют внешнюю проводку с печатной платой и дают возможность отключать цепь при ремонте аппаратуры. В промышленном устройстве значение имеют электрическая непрерывность, механическое удержание провода, изоляция соседних контактов и совместимость с посадочным местом. Клемма DEGSON 2EDGRT 5.0 06P с артикулом 10030002049 обозначена как шестипозиционное изделие с шагом 5,0 мм. Этого достаточно для определения базовой конфигурации, но недостаточно для установления предельных электрических и климатических параметров.
Идентификация модели
Обозначение модели фиксирует число цепей, шаг между контактами и принадлежность к разъемному семейству. Из маркировки следуют основные признаки модели:
- серия DEGSON 2EDGRT,
- шаг контактных позиций 5,0 мм,
- количество полюсов 6,
- артикул 10030002049,
- назначение — разъемное подключение проводников к плате.
Шаг 5,0 мм задает расстояние между центрами соседних контактов. Для шести полюсов между крайними центрами имеется пять интервалов, то есть расчетный размер составляет 25 мм. Это не полная ширина корпуса: боковые стенки и технологические зазоры увеличивают внешний габарит. Для проверки разводки применяют монтажный чертеж, поскольку одного расчетного значения недостаточно для определения координат выводов и размеров корпуса.
Конструкция и контактный тракт
В разъемном соединителе изоляционный корпус удерживает отдельные токоведущие элементы и поддерживает расстояние между цепями. Контактная система связывает проводник с соответствующим выводом платы, а сопряжение двух частей формирует разъемный интерфейс. Направляющие поверхности помогают совместить элементы; фиксация снижает риск случайного разъединения при штатной эксплуатации. Функциональные части такого узла включают:
- электроизоляционный корпус с шестью позициями,
- раздельные токоведущие элементы,
- контакты для присоединения жил и сопряжения с ответной частью,
- зажимы, удерживающие проводники,
- направляющие или фиксирующие поверхности разъема.
Электрический путь проходит от жилы через зажим и внутренний контакт к ответному выводу. Прижим должен сохраняться в течение эксплуатации: ослабленный контакт повышает переходное сопротивление, вследствие чего при протекании тока возникает локальный нагрев. На качество соединения влияют подготовка проводника, чистота контактных поверхностей, правильная фиксация и отсутствие натяжения кабеля. Допустимую длину зачистки, сечение и момент затяжки, если применен винт, задает изготовитель.
Принцип работы и эксплуатационные режимы
При подключении жилу вводят в соответствующий канал и закрепляют предусмотренным механизмом. Затем кабельную часть совмещают с ответной частью платы и соединяют без перекоса. После стыковки каждый из шести контактов образует отдельную электрическую цепь. Разъединять узел следует после снятия питания, если паспорт явно не допускает коммутацию под нагрузкой. Основные режимы применения клеммы таковы:
- подключение обесточенной линии при сборке аппаратуры,
- передача сигналов или питания в пределах паспортных номиналов,
- периодический осмотр контактных и фиксирующих элементов,
- размыкание соединения при ремонте после отключения питания,
- замена кабельной или платной части при совпадении ответной конфигурации.
Параметры и монтажная проверка
Для включения изделия в проект необходимо сопоставить его с электрическими условиями и посадочным местом. Проверке подлежат:
- номинальный ток на полюс и снижение допустимого значения при многополюсной нагрузке,
- номинальное напряжение, электрическая прочность и сопротивление изоляции,
- допустимое сечение проводника, его класс и длина зачистки,
- рабочая температура, нагрев контакта и требования к охлаждению,
- габариты корпуса, координаты выводов и рисунок отверстий платы,
- материал изолятора, стойкость к среде и характеристики воспламеняемости,
- тип зажима, технология монтажа и ресурс циклов соединения,
- расстояния утечки и воздушные зазоры в конечной аппаратуре.
Перед установкой сверяют маркировку обеих частей, число полюсов и координаты выводов. Посадочные отверстия должны совпадать без изгиба контактов и принудительного смещения корпуса. При пайке соблюдают технологические ограничения, так как чрезмерный нагрев способен повредить изолятор или паяное соединение. Жгут закрепляют отдельно, чтобы его вес и натяжение не передавались непосредственно на клемму. После монтажа проводят контрольные операции:
- проверяют серию, шаг 5,0 мм, шесть позиций и артикул,
- осматривают корпус, фиксаторы и места пайки,
- проверяют отсутствие короткого замыкания между соседними контактами,
- измеряют непрерывность каждой цепи при снятом питании,
- оценивают посадку сопрягаемой части и отсутствие перекоса,
- контролируют нагрев при штатной нагрузке в разрешенных пределах.
Таким образом, DEGSON 2EDGRT 5.0 06P 10030002049 — шестипозиционный разъемный компонент с шагом контактов 5,0 мм для соединения проводников с платой. Разъемная конструкция упрощает отключение кабельной части при обслуживании, а заданный шаг помогает согласовать узел с компоновкой аппаратуры. Надежность соединения определяется правильным монтажом, фиксацией проводов и соответствием нагрузки характеристикам изделия. Компания «Олниса» осуществляет поставку промышленного оборудования и электротехнических компонентов для предприятий. В ассортименте представлены соединительные изделия DEGSON, используемые при создании аппаратуры управления и промышленных электрических узлов. «Олниса» поставляет клеммы и разъемные компоненты для применения в составе производственного оборудования. «Олниса» поставляет клеммы DEGSON предприятиям.
