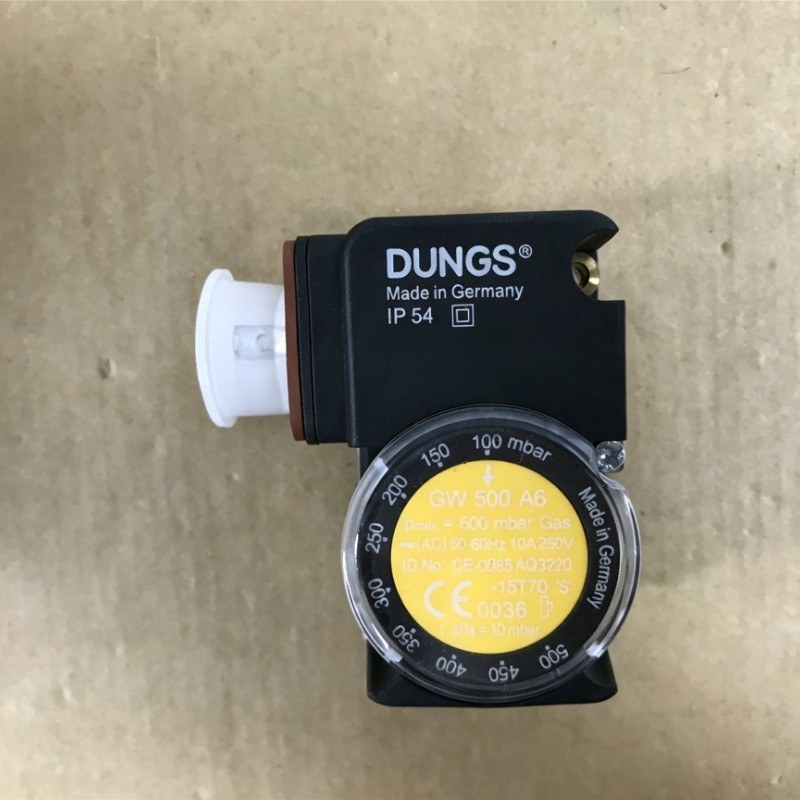

Реле давления DUNGS GW 500 A6: высокоточный контроль давления газа для стабильной и безопасной работы промышленных установок
В системах газоснабжения теплогенераторов и промышленных горелок требуется контролировать давление топлива: отклонение от рабочего диапазона способно нарушить розжиг и устойчивость горения. Для передачи дискретного сигнала в цепь автоматики применяют реле давления Dungs GW 500 A6. При достижении порога оно переключает контакты, позволяя контроллеру разрешить операцию, заблокировать ее или зарегистрировать отклонение.
Принцип работы и функции
Давление поступает через штуцер и воздействует на чувствительную мембрану. Ее усилие уравновешивается пружиной, положение которой задает порог переключения. При достижении установленного давления мембрана перемещает механизм, связанный с электрическим переключателем. Реле используют для контроля минимального или максимального давления. В первом случае недостаточная подача может блокировать запуск, во втором превышение порога снимает разрешающий сигнал. Фактическое поведение определяется тем, какие контакты включены в цепь и как настроен контроллер.
Технические параметры
При работе с GW 500 A6 необходимо отделять регулируемую уставку от максимального рабочего давления. Диапазон настройки показывает область выбора порога, а допустимое давление корпуса характеризует механическую нагрузку. Это разные величины. Маркировка GW 500 соотносится с верхней областью уставок до 500 мбар (50 кПа, или 0,5 бар), однако точный диапазон и дифференциал конкретной версии подтверждают по паспорту. При проектировании фиксируют:
- контролируемая среда и ограничения по ее составу,
- диапазон уставки и единица измерения на шкале,
- максимально допустимое рабочее давление корпуса,
- дифференциал между срабатыванием и возвратом,
- предельные напряжение и ток контактной группы,
- температурные пределы окружающей и рабочей среды,
- тип резьбы и размер присоединительного штуцера,
- степень защиты и требования к положению монтажа.
Паспортную уставку нельзя считать пределом прочности корпуса. Для коммутации индуктивной нагрузки учитывают категорию контактов и при необходимости применяют промежуточное реле.
Конструкция и установка

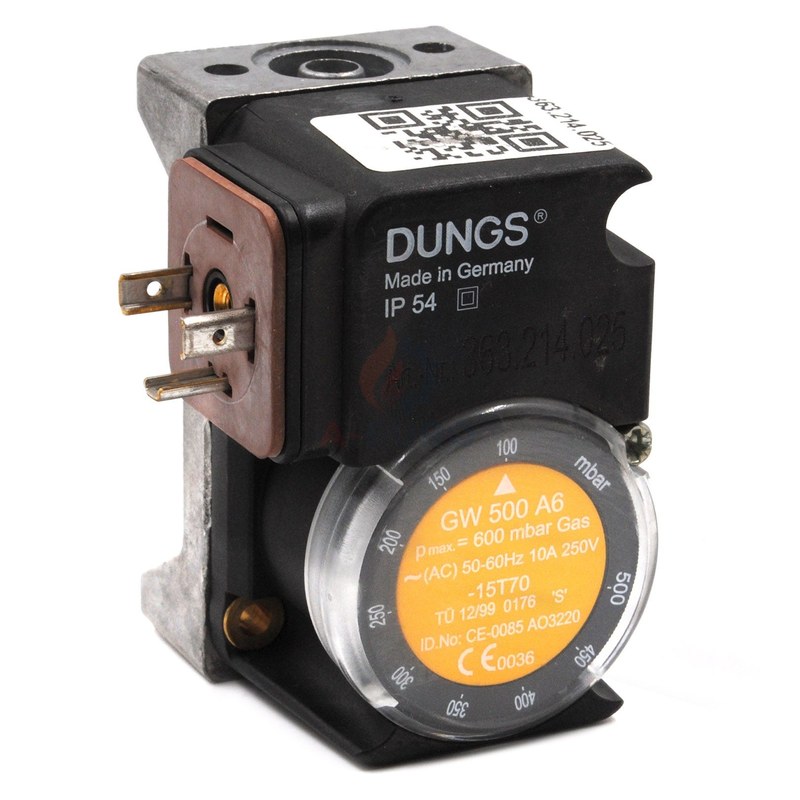

В состав прибора входят корпус, мембранный чувствительный элемент, пружинный механизм настройки, переключатель и штуцер подвода давления. Корпус защищает внутренние узлы в пределах заявленной степени защиты. Реле располагают в точке, где измеряемое давление отражает состояние контролируемого участка. Канал отбора должен оставаться чистым, не пережатым и защищенным от повреждений. При присоединении используют совместимый уплотнительный материал и не передают на корпус чрезмерное усилие. Засорение или конденсат ухудшают передачу давления и работу мембраны. Вибрацию и пульсации учитывают при монтаже. Электрические проводники подключают по схеме прибора и проектной документации. До подачи питания проверяют назначение контактов, напряжение цепи, защиту линии и соответствие нагрузки номиналу переключателя. Кабельный ввод должен сохранять требуемую защиту оболочки; монтажное положение и температурные условия сверяют с паспортом.
Режимы работы
Реле включают в последовательность контроля горелки или газовой установки. Режим задает логику схемы. Типовые функции включают:
- контроль минимального давления перед розжигом с запретом старта при недостаточной подаче,
- контроль превышения максимальной уставки с отключением разрешающей цепи,
- проверку наличия давления после открытия клапана,
- наблюдение за параметром во время работы с передачей аварийного сигнала,
- передачу дискретного состояния в контроллер или систему диспетчеризации.
Если ожидаемое переключение не произошло в установленный интервал, автоматика блокирует следующий этап либо переводит оборудование в безопасное состояние. После устранения причины запуск выполняют по штатной процедуре. Шунтирование контактов лишает систему функции контроля и не является допустимым рабочим режимом.
Таким образом, Dungs GW 500 A6 — механическое реле давления, преобразующее достижение установленного порога в дискретный электрический сигнал. Мембрана, пружинная настройка и контактный механизм позволяют включать его в системы контроля газовых линий и теплотехнического оборудования. Числовые характеристики исполнения подтверждают паспортом: это относится к диапазону настройки, дифференциалу, допустимому давлению, температуре, контактной нагрузке и присоединительным размерам. Компания «Олниса» поставляет промышленное оборудование для производственных и инженерных объектов. В ассортименте представлены приборы контроля и компоненты автоматизации, применяемые в газовых и теплотехнических контурах. «Олниса» — поставщик промышленного оборудования для оснащения рабочих систем предприятий.
