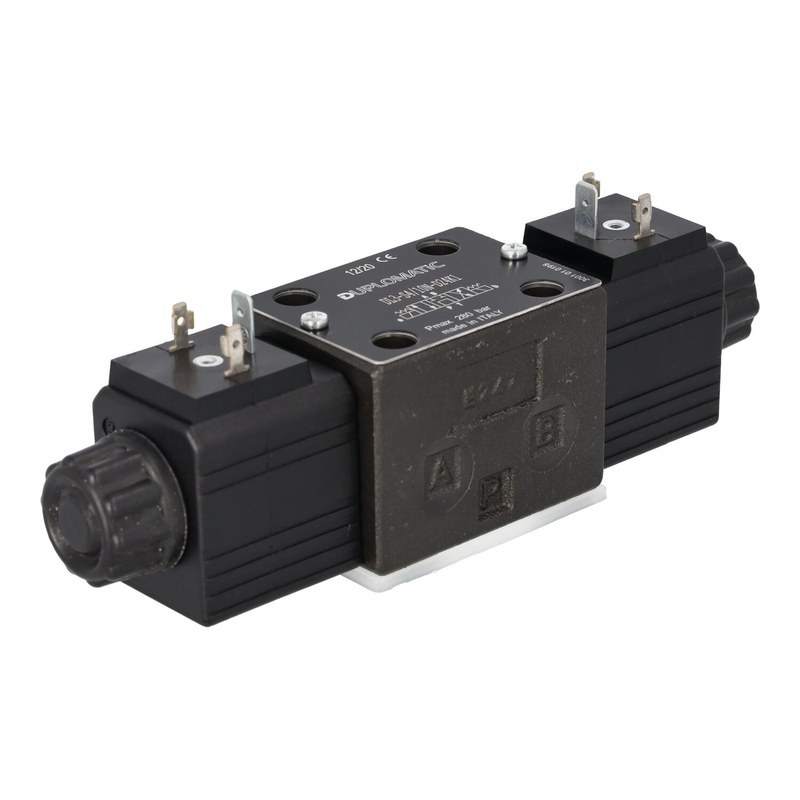

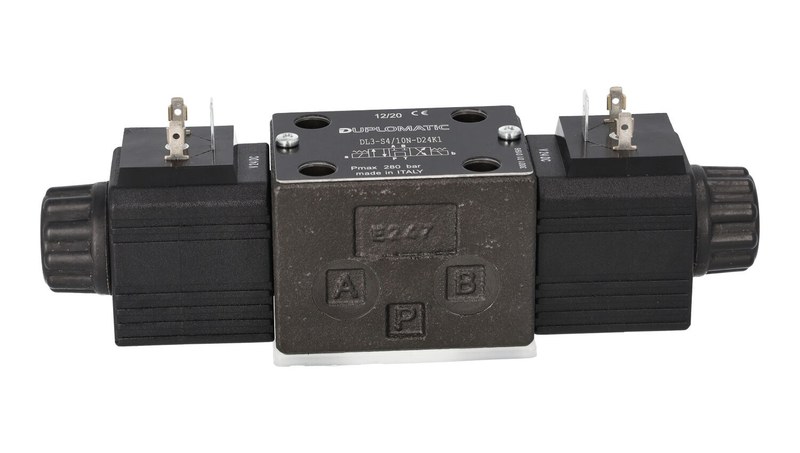

Гидравлический распределитель Duplomatic DL3-S3/10N-D24K1: надежное управление потоками рабочей жидкости в промышленных гидросистемах

Duplomatic DL3-S3/10N-D24K1 управляет направлением потока рабочей жидкости, обеспечивая пуск, остановку и реверс гидроцилиндров или гидромоторов. Серия DL3, золотник S3 и электрическое исполнение задаются полной маркировкой корпуса и катушки. Прямодействующая конструкция позволяет переключать потоки без отдельного пилотного каскада. Рабочие пределы определяются паспортом точного исполнения.

Принцип работы

Пояски золотника переключают каналы корпуса. В исходном состоянии пружина удерживает позицию, заданную символом S3; при подаче питания соленоид через якорь и толкатель сдвигает золотник, открывая одни окна и перекрывая другие. Поток направляется к исполнительному механизму. При снятии напряжения пружина восстанавливает исходное положение. Гидравлические связи описываются следующими портами и действиями:

• P — напорный канал, соединяемый с выходом насоса,
• T — сливной канал, направляющий жидкость в бак,
• A и B — рабочие линии к полостям цилиндра или гидромотора,
• в одном крайнем положении поток от P поступает в одну рабочую линию, а другая сообщается с T,
• во втором положении связи рабочих каналов меняются местами, обеспечивая реверс,
• в нейтрали соединения определяются символом золотника S3 и должны сверяться по гидросхеме.

Исполнение и технические характеристики

DL3 — компактный золотниковый распределитель для установки на плиту. Интерфейс размерной группы часто обозначается NG6/CETOP 3, но рисунок сверления и расположение каналов сверяют для точного артикула. Код D24 указывает на катушку постоянного тока 24 В; значение K1 проверяют по каталогу и маркировке. При инженерном расчёте проверяют основные параметры исполнения:

• номинальное напряжение электромагнита — 24 В постоянного тока согласно коду D24,
• число фиксируемых позиций — две рабочие позиции для исполнения с пружинным возвратом,
• тип распределительного элемента — золотник с конфигурацией каналов по символу S3,
• монтаж — на плиту с совпадающими напорным, сливным и рабочими каналами,
• рабочая жидкость — гидравлическое масло, совместимое с материалами уплотнений,
• максимальное давление и расход — значения из паспорта точного артикула и его рабочей кривой,
• допустимая вязкость, температура масла и окружающей среды — по документации клапана и катушки.
• Давление и расход берут из паспорта: «10» не означает 10 л/мин.

Конструкция и материалы

Корпус содержит каналы и прецизионную расточку. Положение поясков золотника определяет коммутацию и влияет на утечки. Электромагнитный привод перемещает якорь и толкатель, а уплотнения разделяют полости. Пружина возвращает золотник после отключения. Узлы клапана функционально разделены следующим образом:

• корпус образует каналы P, T, A и B и несёт монтажную поверхность,
• золотник переключает внутренние гидравлические соединения,
• катушка на 24 В постоянного тока формирует магнитное поле,
• якорь и толкатель передают электромагнитное усилие подвижному элементу,
• возвратная пружина восстанавливает исходную позицию,
• уплотнения ограничивают утечки между каналами и наружу,
• плита или коллектор соединяет клапан с остальной гидросистемой.

Загрязнение способно повысить трение и повредить золотник. Фильтрацию поддерживают по требованиям изготовителя, а прецизионные поверхности не очищают абразивом. Жидкость должна быть совместима с уплотнениями.

Электрическое управление и рабочие режимы

Катушку питают от источника 24 В постоянного тока через цепь, рассчитанную на индуктивную нагрузку. Тип разъёма, полярность и режим включения сверяют для исполнения K1. Пониженное напряжение ослабляет привод, повышенное увеличивает нагрев. Цикл управления состоит из нескольких технически различимых состояний:

• ожидание — катушка обесточена, пружина удерживает исходную позицию золотника,
• команда — система управления подаёт на катушку номинальные 24 В постоянного тока,
• перемещение — магнитное усилие передаётся через якорь и толкатель,
• коммутация — золотник открывает предусмотренные схемой S3 каналы,
• рабочий ход — жидкость поступает к одной полости, а из другой отводится,
• снятие сигнала — пружина возвращает золотник в исходное состояние.

Распределитель переключает направление, но не задаёт точную скорость: она зависит от насоса, дросселей и сопротивления контура. Для длительного цикла соблюдают электрический режим катушки и контролируют её нагрев.

Монтаж, обслуживание и применение

Клапан применяют в станках, прессах и гидростанциях. Перед установкой очищают и осматривают плиту, совмещают порты, проверяют уплотнения, затем равномерно затягивают крепёж по требованиям изготовителя. Перед вводом узла в эксплуатацию проверяют:

• совпадение полного кода изделия и символа золотника с проектной схемой,
• подачу 24 В постоянного тока и соответствие разъёма варианту K1,
• чистоту масла, вязкость и совместимость жидкости с уплотнениями,
• правильность соединения линий P, T, A и B,
• герметичность стыка с монтажной плитой и отсутствие воздуха в контуре,
• устойчивое переключение в обе стороны при допустимых нагрузке и давлении,
• нагрев корпуса и катушки после продолжительной работы.

При обслуживании осматривают корпус, разъём, проводку, крепёж, фильтр и жидкость. При замедлении проверяют напряжение и чистоту масла, затем режим сверяют с паспортом. После замены совместимой катушки испытывают герметичность и переключение.

Таким образом, Duplomatic DL3-S3/10N-D24K1 — золотниковый распределитель для изменения направления потока в гидросистеме. Работа зависит от схемы S3, монтажного интерфейса и катушки 24 В. Давление, расход и температурные пределы сверяют по паспорту конкретной модификации. Компания «Олниса» поставляет промышленное оборудование для производственных предприятий. В ассортименте представлены компоненты для гидравлических систем и промышленной автоматики. Купить Duplomatic DL3-S3/10N-D24K1 можно в «Олниса» с учётом маркировки требуемого исполнения. Компания поставляет изделия для оснащения технологических линий.
