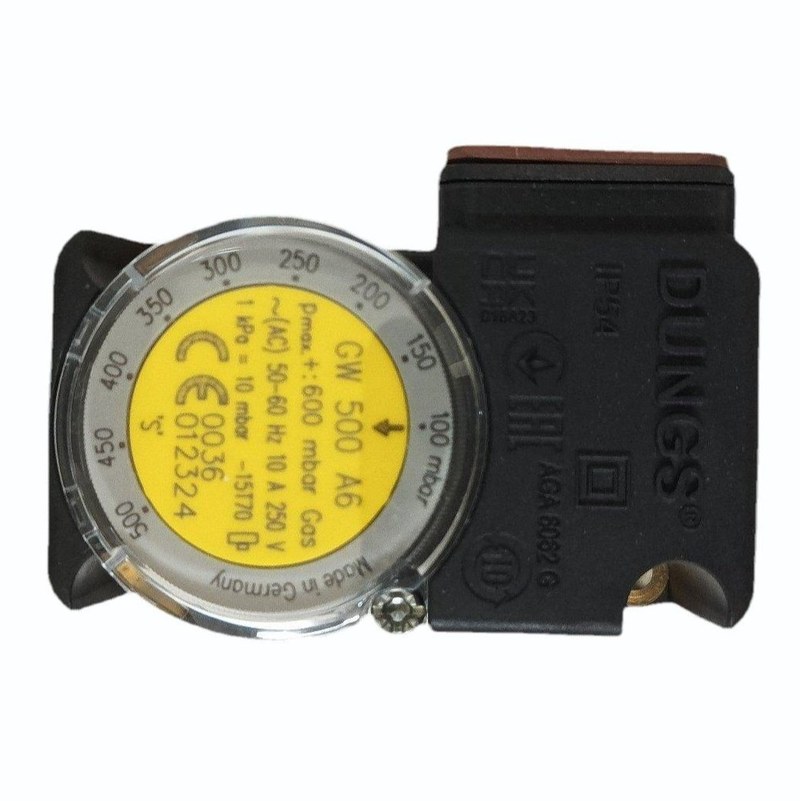

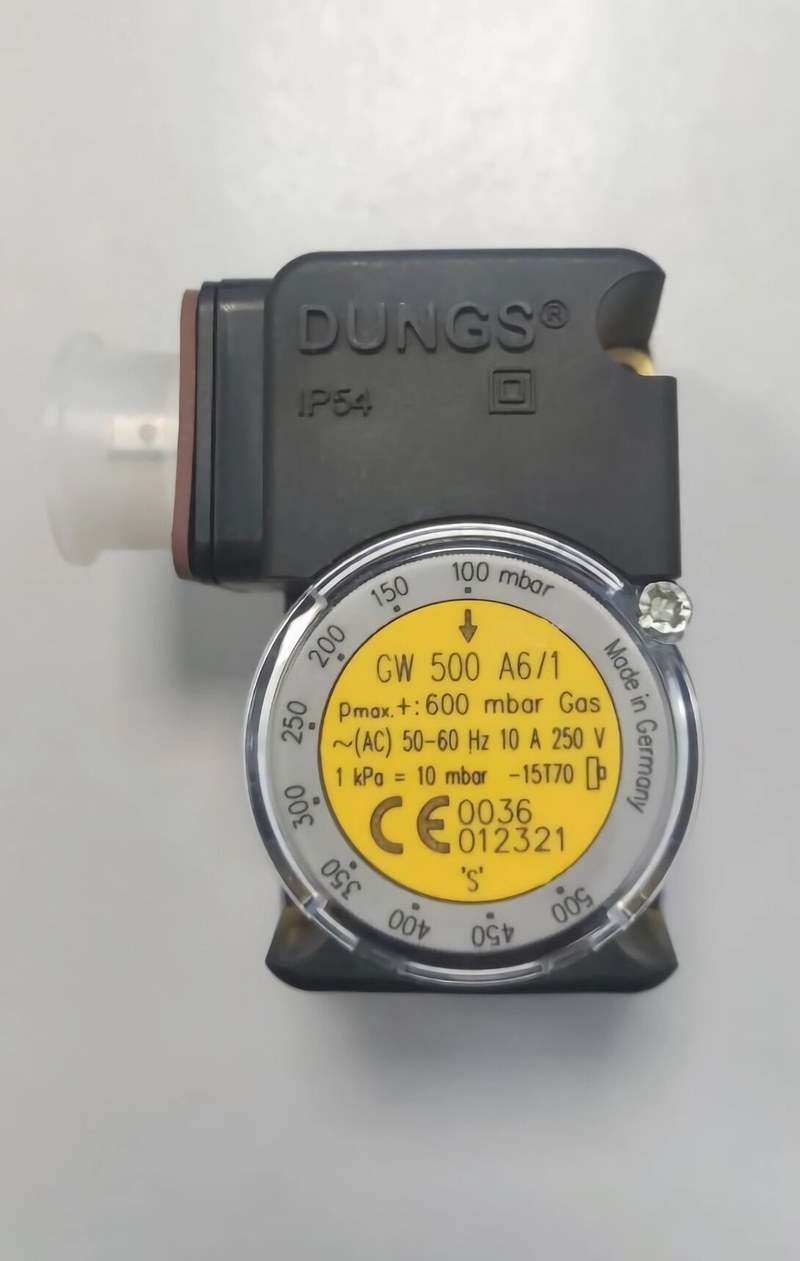

Реле давления Dungs GW 500 A6: защита от замыкания, перегрузки и обрыва фазы
Для передачи дискретного сигнала в цепь автоматики применяют реле давления Dungs GW 500 A6. При достижении порогового значения оно переключает контакты, позволяя контроллеру разрешить операцию, заблокировать ее или зарегистрировать отклонение. Реле не регулирует давление и не заменяет запорный клапан: его задача — измерить состояние среды в точке подключения. Для типоразмера GW 500 диапазон уставки составляет 50–500 мбар; параметры A6 сверяют по паспорту. Диапазон уставок, дифференциал, допустимое рабочее давление, электрическая нагрузка и температурные ограничения устанавливаются паспортом изделия; индекс «500» нельзя автоматически считать сразу диапазоном настройки и пределом прочности корпуса.
Принцип действия и функции
Давление поступает через штуцер и воздействует на чувствительную мембрану. Ее усилие уравновешивается пружиной, положение которой задает порог переключения. При достижении установленного давления мембрана перемещает механизм, связанный с электрическим переключателем. Реле используют для контроля минимального или максимального давления. В первом случае недостаточная подача может блокировать запуск, во втором превышение порога снимает разрешающий сигнал. Фактическое поведение определяется тем, какие контакты включены в цепь и как настроен контроллер. Допустимые газ и условия их применения должны соответствовать маркировке модификации. Реле предназначено для порогового контроля, а не для управления расходом или герметичного перекрытия трубопровода.
Технические параметры
При работе с GW 500 A6 необходимо отделять регулируемую уставку от максимального рабочего давления. Диапазон настройки показывает область выбора порога, а допустимое давление корпуса характеризует механическую нагрузку. Это разные величины. Точные значения принимают по паспорту и маркировке изделия. При приемке фиксируют:
- контролируемая среда и ограничения по ее составу,
- диапазон уставки и единица измерения на шкале,
- максимально допустимое рабочее давление корпуса,
- дифференциал между срабатыванием и возвратом,
- предельные напряжение и ток контактной группы,
- температурные пределы окружающей и рабочей среды,
- тип резьбы и размер присоединительного штуцера,
- степень защиты и требования к положению монтажа.
Для индуктивной нагрузки учитывают категорию коммутации; при необходимости используют промежуточное реле. Уставку выбирают по параметрам технологического процесса и защитной логике установки. Порог увязывают с алгоритмом защиты.
Конструкция и установка
В состав прибора входят корпус, мембранный чувствительный элемент, пружинный механизм настройки, переключатель и штуцер подвода давления. Корпус защищает внутренние узлы в пределах заявленной степени защиты. Реле располагают в точке, где измеряемое давление отражает состояние контролируемого участка. Канал отбора должен оставаться чистым, не пережатым и защищенным от повреждений. При присоединении используют совместимый уплотнительный материал и не передают на корпус чрезмерное усилие. Длинный или засоренный канал замедляет передачу давления, а конденсат способен нарушить движение чувствительного элемента. Вибрацию и пульсации учитывают. Электрические проводники подключают по схеме на приборе и проектной документации. До подачи питания проверяют назначение контактов, напряжение цепи, защиту линии и соответствие нагрузки номиналу переключателя. Кабельный ввод должен сохранять требуемую защиту оболочки.
Режимы работы в системе
Реле включают в последовательность контроля горелки или газовой установки. Типовые функции включают:
- контроль минимального давления перед розжигом с запретом старта при недостаточной подаче,
- контроль превышения максимальной уставки с отключением разрешающей цепи,
- проверку наличия давления после открытия клапана,
- наблюдение за параметром во время работы с передачей аварийного сигнала,
- передачу дискретного состояния в контроллер или систему диспетчеризации.
Если ожидаемое переключение не произошло в установленный интервал, автоматика блокирует следующий этап либо переводит оборудование в безопасное состояние. После устранения причины запуск выполняют по штатной процедуре. Шунтирование контактов лишает систему функции контроля и не является допустимым рабочим режимом.
Таким образом, Dungs GW 500 A6 — реле давления, преобразующее достижение установленного порога в дискретный электрический сигнал. Мембрана, пружинная настройка и контактный механизм позволяют включать его в системы контроля газовых линий и теплотехнического оборудования. Числовые характеристики конкретного исполнения подтверждают паспортом: это относится к диапазону настройки, дифференциалу, допустимому давлению, температуре, контактной нагрузке и присоединительным размерам. Компания «Олниса» поставляет промышленное оборудование для производственных и инженерных объектов. «Олниса» — поставщик промышленного оборудования для оснащения рабочих систем предприятий.
