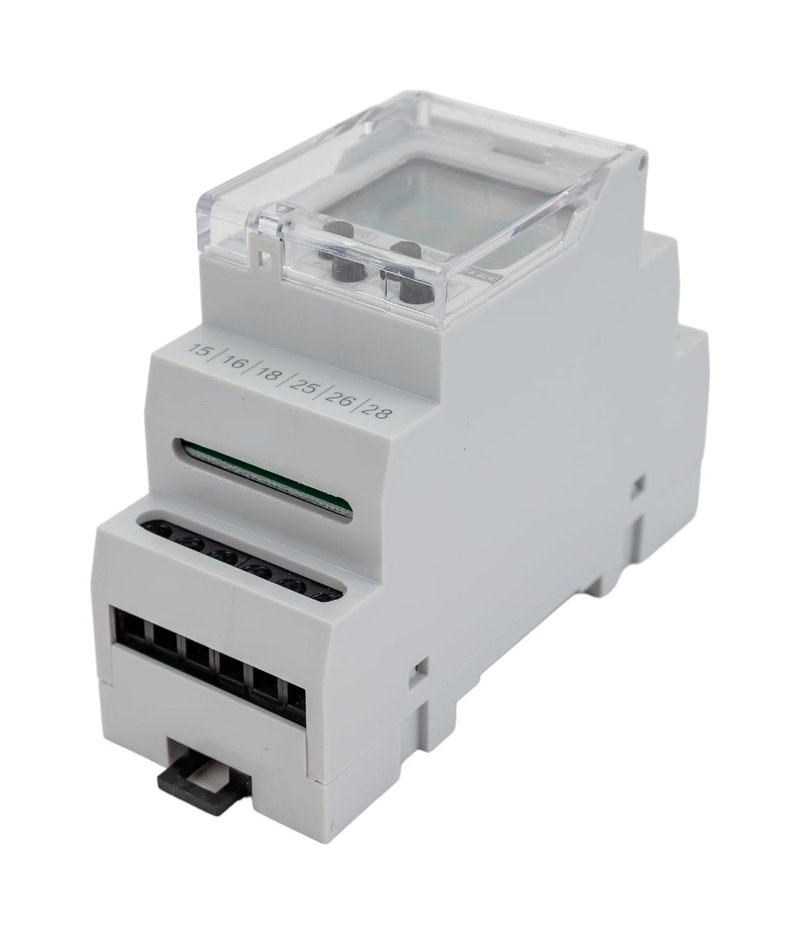

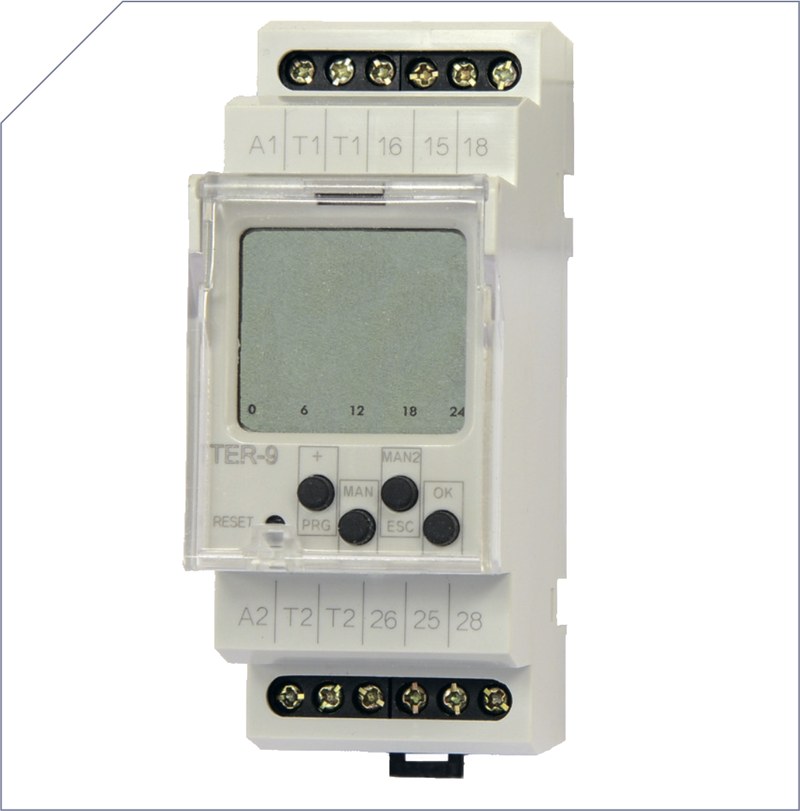

Термостат ELKO TER-9: современные технологии контроля температуры в инженерных системах

Термостат преобразует сигнал чувствительного элемента в команду исполнительной цепи и поддерживает заданную температуру. Такие приборы применяют в отоплении, вентиляции, охлаждении и защите оборудования. Без паспорта Elko TER 9 нельзя достоверно указать питание, диапазон, тип сенсора и пределы коммутации; числовые значения ниже — лишь примеры расчётной проверки, а не спецификация модели.

Параметры регулирования

Термостат обычно переключает выход при достижении уставки и возвращает его при обратном изменении температуры. Гистерезис разделяет пороги и сокращает частые срабатывания. Алгоритм и тип выхода TER 9 сверяют с паспортом. Контрольные значения ниже служат инженерным примером, а не паспортными данными TER 9:

• уставка помещения принята равной 22 C, контрольная точка составляет 20 C,
• условный гистерезис 1 C разделяет включение и возврат выхода,
• погрешность контура ±1 C проверяется эталонным термометром,
• наблюдение после изменения режима длится не менее 10 минут с учётом инерции,
• питание, диапазон, тип датчика и допустимый ток устанавливают по паспорту.

Уставку задают требования процесса, предел температуры — свойства оборудования и среды. Номинал контактов сравнивают с рабочим и пусковым током. При опасности отказа предусматривают независимый ограничитель или отдельную аварийную цепь.

Конструкция и измерительный тракт

Типовая структура термостата объединяет измерительный и коммутационный узлы. Состав TER 9 зависит от исполнения и проверяется по документации:

• чувствительный элемент преобразует температуру в электрический параметр, например сопротивление,
• входной тракт принимает сигнал и ограничивает влияние помех,
• узел сравнения сопоставляет измерение с заданной уставкой,
• реле или электронный ключ передаёт команду исполнительной цепи,
• корпус и клеммы обеспечивают фиксацию и электрическое соединение.

Датчик устанавливают в точке, отражающей температуру контролируемой зоны. Монтаж у нагревателя, на сквозняке, под солнцем или у холодной стены смещает показания. Сигнальный провод отделяют от силовых кабелей; длину и сечение задаёт паспорт. Нагрузку подключают напрямую только в пределах выхода, иначе термостат управляет контактором.

Принцип действия и рабочие состояния

Регулятор сравнивает сигнал сенсора с уставкой и переключает выход при пересечении порога:

• нагрев включает нагрузку ниже заданного порога,
• охлаждение активирует выход при превышении верхней уставки,
• ожидание сохраняет состояние внутри зоны гистерезиса,
• аварийная схема отключает систему при перегреве или отказе сенсора,
• проверка подтверждает переключение при контролируемом изменении температуры.

При обрыве или коротком замыкании сенсора выход может отключиться либо сохранить состояние — это зависит от исполнения. Аварийную логику проверяют по схеме. Для ответственных процессов отдельное защитное устройство должно действовать независимо от регулятора.

Монтаж и ввод в эксплуатацию

До монтажа сверяют маркировку TER 9, клеммы, питание и выход по паспорту. Подключение выполняют при снятом напряжении. Мощную или индуктивную нагрузку коммутируют через контактор, если её ток превышает допустимый. Защиту и сечение проводников согласуют с сетью. При вводе термостата в работу проверяют:

• соответствие датчика входу и целостность проводки,
• размещение сенсора вне локальных потоков тепла и холода,
• подключение по схеме конкретного исполнения,
• задание уставки и контролируемая проверка переключения выхода,
• запись температуры срабатывания и результата испытания.

В рабочем цикле оценивают стабильность показаний и частоту переключений. При отклонениях проверяют положение сенсора, соединения и помехи. Широкий гистерезис сокращает число пусков, но увеличивает колебания температуры, поэтому настройку согласуют с процессом. Проверки проводят с периодичностью, установленной для объекта.

Область применения

Термостаты применяют в шкафах управления, тепловых узлах, вентиляции и системах порогового регулирования. Elko TER 9 используют в рамках функций, диапазона и условий среды, подтверждённых паспортом. При интеграции учитывают скорость изменения температуры, точность, нагрузку и последствия отказа. При включении прибора в систему учитывают:

• тепловую инерцию и допустимую скорость изменения температуры,
• репрезентативность точки измерения относительно контролируемой зоны,
• совместимость выхода с реле, контактором или исполнительным механизмом,
• защиту от короткого замыкания, перенапряжения и перегрева проводов,
• воздействие влажности, пыли и вибрации в пределах допуска,
• необходимость независимой аварийной защиты при опасном отклонении.

Показание датчика относится к точке установки и не всегда отражает температуру всей камеры или корпуса. Для равномерного регулирования учитывают циркуляцию воздуха, теплообмен и градиенты. Схема отделяет обычное управление от защитных функций и обеспечивает доступ к сенсору для проверки.
