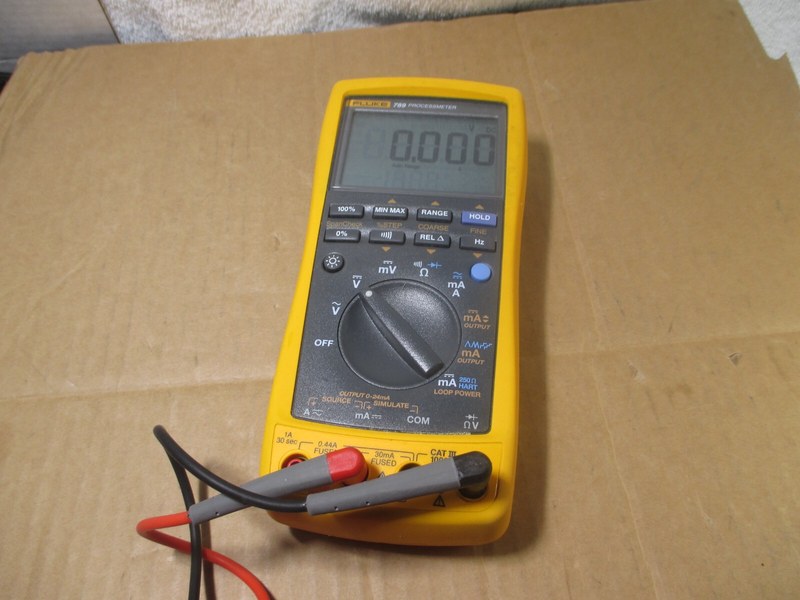

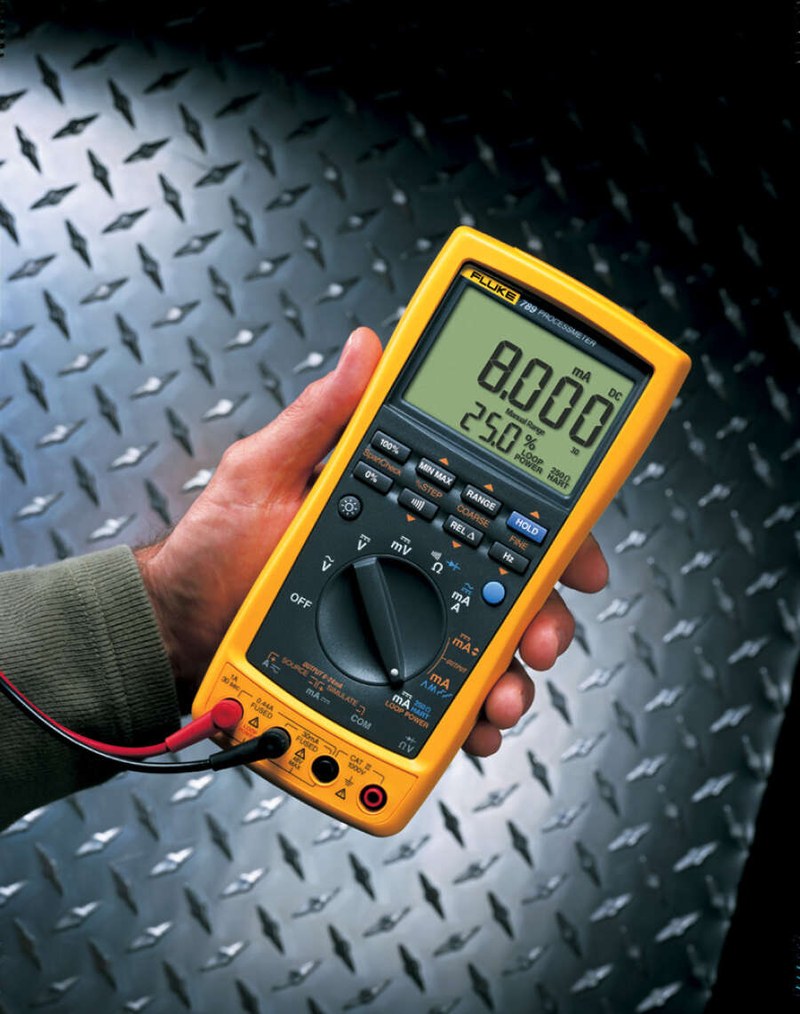

Мультиметр-калибратор Fluke 789 ProcessMeter — проверка токовых петель и промышленной автоматики
Fluke 789 ProcessMeter — универсальный измерительный прибор, объединяющий функции цифрового мультиметра и калибратора токовых сигналов. Его основная область применения — диагностика систем промышленной автоматизации, использующих унифицированные электрические сигналы 4–20 мА. Прибор предназначен не только для определения фактических параметров электрической цепи, но и для воспроизведения заданного постоянного тока. Это позволяет проверять правильность работы контроллеров, регуляторов и других устройств, принимающих аналоговые сигналы. Конструкция Fluke 789 предусматривает питание измерительных цепей 24 В, ручное изменение выходного тока и автоматическое формирование ступенчатых либо линейно изменяющихся сигналов. Такие функции делают прибор пригодным для комплексной проверки измерительных каналов технологических установок.
Технические характеристики
Основные показатели Fluke 789 определяют возможности измерения и генерации сигналов:
- производитель — Fluke,
- категория — мультиметр-калибратор технологических процессов,
- модель — 789 ProcessMeter,
- диапазон измерения напряжения — до 1000 В AC/DC,
- максимальное измеряемое сопротивление — 40 МОм,
- измерение постоянного тока — до 1 А,
- дополнительный диапазон постоянного тока — до 30 мА,
- погрешность измерения тока 30 мА — ±(0,05% + 2 единицы младшего разряда),
- формирование токовых сигналов — 0–20 или 4–20 мА,
- разрешение генерации тока — 0,001 мА,
- точность генерации — 0,05% диапазона,
- напряжение питания токовой петли — 24 В,
- максимальная нагрузка при генерации 20 мА — 1200 Ом,
- категория безопасности — CAT IV 600 В и CAT III 1000 В,
- питание — 4 батареи AA,
- масса — около 610 г.
Конструкция и принцип работы
Fluke 789 объединяет несколько электронных трактов в едином портативном корпусе. Измерительная часть регистрирует напряжение, ток и сопротивление, а встроенный источник тока формирует регулируемый выходной сигнал. В режиме мультиметра прибор функционирует аналогично профессиональному цифровому измерителю. Электронная система преобразует электрическую величину в цифровой результат с учетом выбранного диапазона. При генерации тока устройство поддерживает заданный уровень в пределах допустимой нагрузочной способности. Пользователь может установить значение вручную либо включить автоматическое изменение сигнала. Функция Step формирует последовательность дискретных токовых уровней. Режим Ramp изменяет ток постепенно, позволяя наблюдать реакцию управляющего оборудования на возрастающий или уменьшающийся сигнал. Встроенный источник 24 В обеспечивает питание совместимой измерительной петли. Благодаря этому можно проверять отдельные двухпроводные преобразователи без дополнительного лабораторного блока питания. Цифровой дисплей отображает измеряемый или формируемый ток, а также его процентное отношение к установленному диапазону.
Области применения
Fluke 789 используется при эксплуатации систем промышленной автоматики:
- проверка преобразователей давления,
- испытание температурных датчиков с токовым выходом,
- контроль аналоговых входов ПЛК,
- настройка регуляторов,
- диагностика токовых петель,
- проверка сигнализаторов,
- обслуживание технологических шкафов,
- контроль электрических цепей,
- испытание управляющих модулей,
- проверка исполнительных устройств с аналоговым управлением.
Компания «Олниса» осуществляет поставки мультиметров-калибраторов Fluke 789 для промышленных предприятий. В ассортимент входят измерительные устройства и оборудование проверки аналоговых сигналов автоматизации.
Преимущества
К основным достоинствам модели относятся:
- совмещение измерительных и калибровочных функций,
- возможность формирования токовых сигналов,
- проверка петель 4–20 мА,
- наличие внутреннего питания 24 В,
- автоматическое изменение выходного тока,
- контроль напряжения и сопротивления,
- компактность переносного устройства,
- сокращение потребности в отдельных измерительных приборах,
- универсальность для различных систем автоматики,
- практичность работы в производственных условиях.
Таким образом, Fluke 789 ProcessMeter представляет собой мультиметр-калибратор для электрических измерений и проверки аналоговых сигналов. Устройство способно формировать ток 4–20 мА, измерять электрические параметры и питать соответствующие измерительные петли. Компания «Олниса» поставляет калибраторы Fluke 789 для промышленной автоматизации. Контрольно-измерительное оборудование Fluke входит в ассортимент продукции компании.
