Кабельный анализатор Fluke Networks DSX-600 — сертификация медных структурированных линий до категории 6A

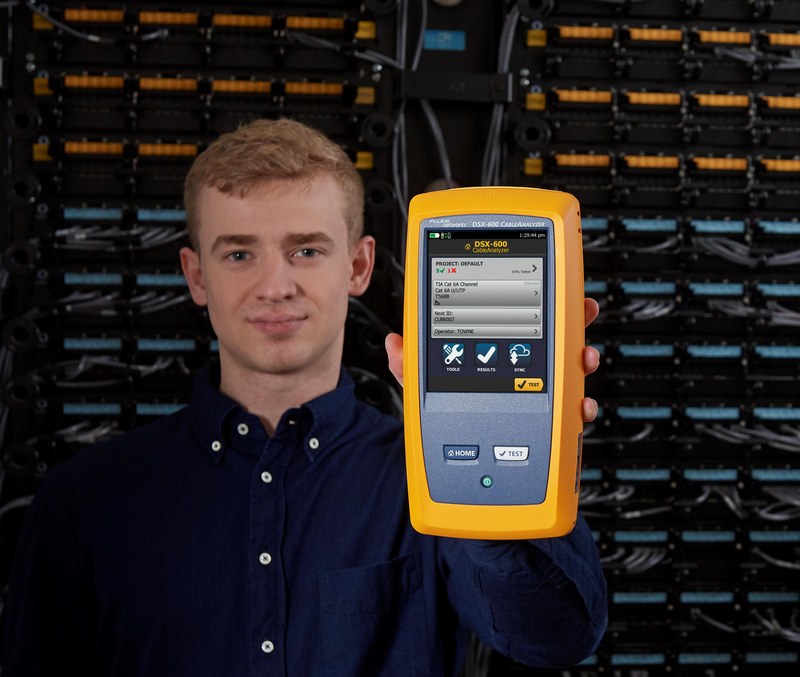

Fluke Networks DSX-600 CableAnalyzer — профессиональный анализатор, предназначенный для сертификационных измерений медных линий структурированных кабельных систем. Прибор используется для проверки соответствия установленного кабельного канала требованиям стандартов TIA и ISO/IEC. Основная задача DSX-600 заключается не только в обнаружении нарушения соединения, но и в измерении высокочастотных характеристик линии. Анализатор оценивает потери сигнала, взаимное влияние пар, согласование и другие параметры, от которых зависит передача цифровой информации. Модель поддерживает сертификацию линий до категории 6A и класса EA в частотном диапазоне до 500 МГц. Полный автоматический тест соответствующего канала занимает около 10 секунд. Производитель прекратил выпуск DSX-600, указав DSX-602 в качестве более позднего решения.

Технические характеристики

Основные параметры прибора определяются диапазоном испытаний и возможностями обработки измерительных результатов:

• производитель — Fluke Networks,
• категория — анализатор кабельных систем,
• серия — DSX,
• модель — DSX-600,
• поддерживаемые категории — 3, 4, 5, 5e, 6, 6A,
• классы ISO/IEC — C, D, E, EA,
• частотный диапазон — до 500 МГц,
• автоматическая проверка категории 6A — около 10 секунд,
• объем памяти — до 12 000 результатов Cat 6A с графиками,
• дисплей — сенсорный, 5,7 дюйма,
• рабочая температура — от 0 до +45 °C,
• питание — литий-ионный аккумулятор 7,2 В,
• типичное время автономной работы — 8 часов,
• масса основного блока — около 1,36 кг,
• подключение к системе отчетности — LinkWare PC и LinkWare Live.

Особенности измерительной системы

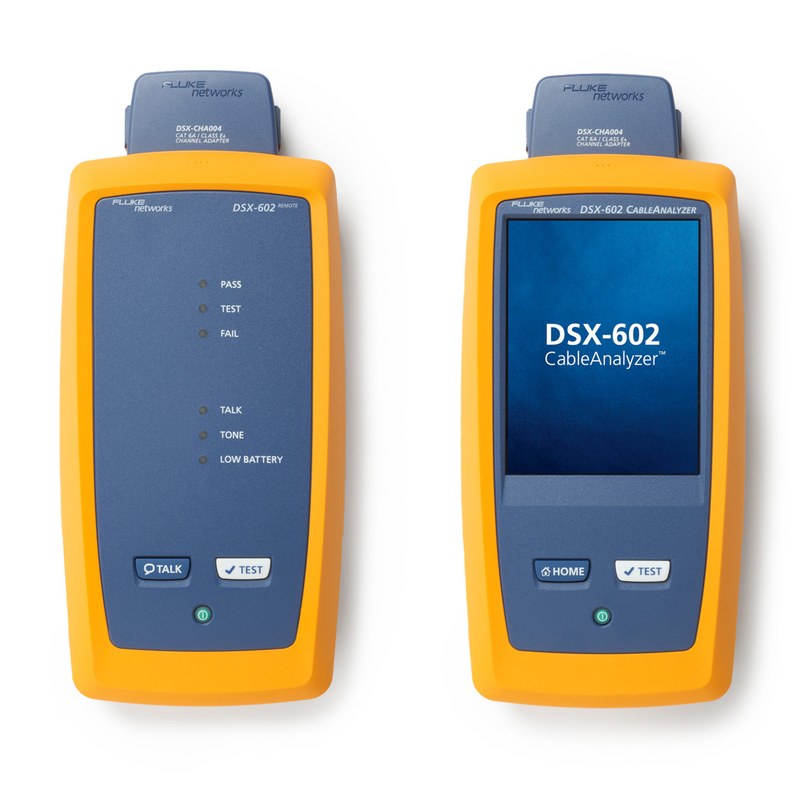

Анализатор состоит из основного устройства и удаленного измерительного блока. Они подключаются к разным концам контролируемой кабельной линии и выполняют взаимосвязанные измерения. Система автоматически проверяет схему проводников, длину кабеля и временные параметры передачи. Дополнительно анализируются затухание, возвратные потери и перекрестные наводки между парами. Параметр NEXT характеризует влияние сигнала одной пары на соседнюю возле измерительного конца. Возвратные потери отражают степень согласования волнового сопротивления кабеля и его соединений. Диагностические методы HDTDX и HDTDR позволяют уточнять расположение некоторых нарушений высокочастотных характеристик. Это помогает отличать проблему соединителя от дефекта самого кабеля. Система ProjX предназначена для организации измерительных заданий и сохранения результатов по конкретным объектам. После завершения испытаний данные используются для формирования отчетов.

Области применения

Fluke Networks DSX-600 используется в профессиональной кабельной инфраструктуре:

• сертификация структурированных кабельных систем,
• проверка линий категории 6A,
• приемочные испытания локальных сетей,
• тестирование промышленных Ethernet-линий,
• контроль качества монтажа патч-панелей,
• испытание постоянных кабельных линий,
• проверка экранированной витой пары,
• диагностика высокочастотных потерь,
• обследование телекоммуникационных шкафов,
• документирование характеристик сетевой инфраструктуры.

Компания «Олниса» осуществляет поставки кабельных анализаторов Fluke Networks для профессиональных измерительных систем. Оборудование сертификации локальных сетей представлено в направлении контрольно-измерительной продукции компании.

Преимущества

Основные эксплуатационные достоинства DSX-600:

• сертификационная проверка по международным стандартам,
• быстрое автоматическое выполнение измерений,
• оценка высокочастотных характеристик кабеля,
• возможность определения места дефекта,
• сохранение большого количества результатов,
• удобство сенсорного управления,
• формирование измерительных отчетов,
• применение в сложных сетевых инфраструктурах,
• возможность контроля качества монтажных работ,
• практичность использования на строительных и производственных объектах.

Таким образом, Fluke Networks DSX-600 представляет собой кабельный анализатор с рабочим диапазоном до 500 МГц, предназначенный для сертификации медных линий категории 6A. Прибор позволяет оценивать характеристики передачи сигнала и документировать результаты испытаний. Компания «Олниса» поставляет измерительные устройства Fluke Networks для промышленных и информационных систем. Кабельные анализаторы входят в ассортимент диагностического оборудования компании.
