Цифровой миллиомметр GW Instek GOM-804 — четырехпроводное измерение малых сопротивлений

GW Instek GOM-804 — прецизионный настольный миллиомметр, предназначенный для измерения малых электрических сопротивлений контактных соединений, проводников и электронных компонентов. Прибор используется в производственных лабораториях, системах контроля качества и автоматизированных измерительных установках. Основная особенность устройства — применение четырехпроводного метода Кельвина. Такая схема позволяет существенно уменьшить влияние сопротивления измерительных проводов и контактных соединений на получаемый результат. Модель оснащена цветным TFT-дисплеем и поддерживает измерение сопротивлений от миллиомного диапазона до нескольких мегаом. Прибор рассчитан на высокоточные измерения и имеет интерфейсы для взаимодействия с автоматизированными испытательными системами.

Технические характеристики

Основные метрологические и конструктивные параметры GW Instek GOM-804:

• производитель — GW Instek,
• категория — прецизионный цифровой миллиомметр,
• модель — GOM-804,
• метод измерения — четырехпроводный Кельвина,
• диапазон сопротивления — от 5 мОм до 5 МОм,
• минимальное разрешение — 0,1 мкОм,
• базовая точность — до 0,05% в соответствующем диапазоне,
• максимальный испытательный ток — 1 А,
• разрядность отображения — 50 000 отсчетов,
• скорость измерений — 10 или 60 результатов в секунду,
• дисплей — цветной TFT 3,5 дюйма,
• разрешение дисплея — 320 × 240 пикселей,
• объем памяти настроек — 20 наборов,

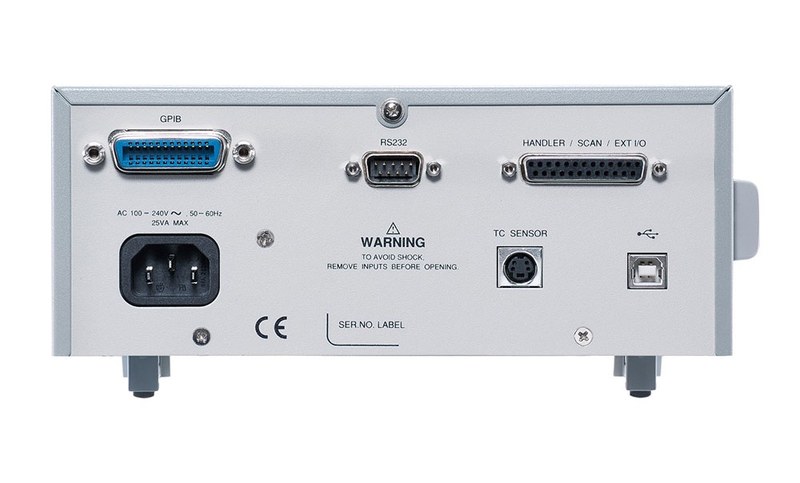

• интерфейсы — USB, RS-232C и Handler,
• дополнительный интерфейс — GPIB в соответствующем исполнении,
• питание — 100–240 В AC,
• потребляемая мощность — до 25 ВА,
• габариты — 223 × 102 × 283 мм,
• масса — около 3 кг.

Принцип работы и конструкция

Внутри GW Instek GOM-804 расположен источник измерительного тока, высокоточный тракт регистрации напряжения и электронная система вычисления сопротивления. Четырехпроводный метод предполагает раздельное подключение токовых и измерительных проводников. По первой паре через проверяемый объект проходит установленный ток, а вторая пара регистрирует падение напряжения непосредственно на его контактах. Поскольку через измерительную пару протекает очень небольшой ток, падение напряжения на соответствующих проводниках оказывает значительно меньшее влияние на результат. Электронная система рассчитывает сопротивление на основании закона Ома. Такой подход особенно полезен при измерении контактов, сопротивление которых составляет доли миллиома. Цветной дисплей отображает числовые результаты и служебную информацию. Возможность выбора скорости измерения позволяет согласовывать производительность контроля с требованиями к стабильности результата. Встроенные функции сравнения помогают определять соответствие измеренного сопротивления заданным пределам. При использовании внешнего интерфейса прибор может работать в составе автоматизированного испытательного стенда. Отдельные режимы температурной компенсации позволяют учитывать изменение сопротивления материала при отклонениях окружающей температуры. Следует учитывать различие между GOM-804 и GOM-805: расширенные функции сухого контакта Dry Circuit и дополнительные режимы испытательного сигнала предусмотрены именно для GOM-805.

Области применения

GW Instek GOM-804 используется для проверки низкоомных электрических компонентов:

• силовые контактные соединения,
• электрические реле,
• коммутационные переключатели,
• соединительные разъемы,
• контактные группы,
• проводниковые шины,
• печатные платы,
• обмотки электродвигателей,
• плавкие предохранители,
• нагревательные элементы,
• электрические кабели,
• производственные испытательные стенды,
• входной контроль электронных компонентов.

Компания «Олниса» осуществляет поставки цифровых миллиомметров GW Instek для промышленного и лабораторного оборудования. В ассортимент входят приборы измерения электрического сопротивления и компоненты метрологических испытательных систем.

Преимущества

Основные достоинства модели:

• уменьшение влияния сопротивления измерительных проводов,
• высокая чувствительность к малым сопротивлениям,
• удобство контроля контактных соединений,
• возможность автоматизации измерительных процедур,
• наглядный цветной экран,
• выбор скорости измерений,
• хранение рабочих настроек,
• поддержка температурной компенсации,
• применение в серийных производственных испытаниях,
• возможность подключения к компьютерным системам,
• точность при соблюдении измерительной методики,
• надежность стационарной эксплуатации.

Таким образом, GW Instek GOM-804 представляет собой прецизионный четырехпроводный миллиомметр с разрешением до 0,1 мкОм. Прибор предназначен для точного измерения низких сопротивлений и производственного контроля электрических соединений. Компания «Олниса» поставляет измерительное оборудование GW Instek для промышленных предприятий и технических лабораторий. Миллиомметры производителя входят в ассортимент продукции компании.
