Индуктивный щуп Fluke Networks IntelliTone Pro 200 Probe — поиск кабелей и идентификация сетевых линий

Fluke Networks IntelliTone Pro 200 Probe — электронный приемный щуп, предназначенный для обнаружения кабелей и идентификации отдельных линий в телекоммуникационных системах. Прибор используется совместно с совместимым тональным генератором семейства IntelliTone Pro. Основная задача устройства заключается в поиске необходимого кабеля среди большого количества проводников, расположенных в распределительных шкафах, кабельных каналах и монтажных коробках. Применение цифрового тонального сигнала позволяет улучшить распознавание линии в условиях взаимных наводок. Модель Pro 200 Probe предназначена для работы с медными кабельными системами, включая витые пары и отдельные виды проводных коммуникационных линий. Наличие режимов Locate, Isolate и CableMap позволяет выполнять несколько последовательных диагностических операций.

Технические характеристики

Основные параметры приемного щупа определяются способами распознавания сигналов и конструкцией электронного блока:

• производитель — Fluke Networks,
• категория — индуктивный поисковый щуп,
• серия — IntelliTone Pro,
• модель — 200 Probe,
• тип обнаруживаемого сигнала — цифровой IntelliTone,
• дополнительный режим — аналоговый тональный,
• режим поиска — Locate,
• режим выделения линии — Isolate,
• проверка схемы проводников — CableMap,
• количество светодиодных индикаторов — 8,
• дополнительная индикация — Sync LED,
• звуковое подтверждение — предусмотрено,
• питание — батарея 9 В,
• типичное время автономной работы — 20 часов,
• автоматическое выключение — после 1 часа бездействия,
• температура эксплуатации — от 0 до +40 °C,
• габариты — 222 × 48 × 32 мм.

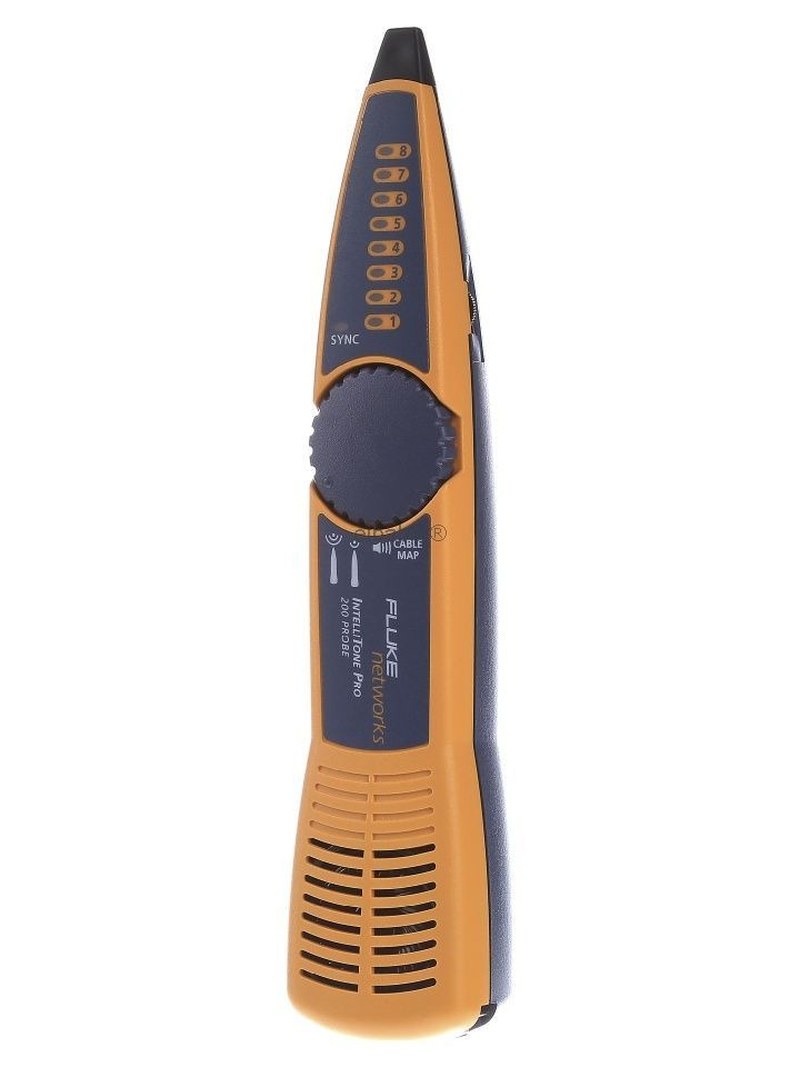

Конструкция и рабочие режимы

Устройство выполнено в удлиненном корпусе, позволяющем подносить чувствительную часть к отдельным кабелям и контактным участкам. Внутренний приемник регистрирует тональный сигнал, распространяющийся по проводнику. Электронная схема анализирует его и формирует визуальное либо звуковое подтверждение обнаружения. Цифровой режим IntelliTone предназначен для повышения избирательности при поиске кабелей внутри плотных пучков. В отличие от обычного аналогового тона, кодированный сигнал помогает уменьшить ошибки, вызванные взаимными наводками. Режим Locate применяется для предварительного определения расположения нужной линии. После обнаружения предполагаемого кабеля функция Isolate позволяет точнее идентифицировать его. Режим CableMap используется совместно с передатчиком для проверки соответствия проводников и выявления отдельных нарушений схемы соединения. На корпусе размещены светодиодные индикаторы, орган выбора режима и регулятор громкости. Такие элементы позволяют изменять чувствительность восприятия сигнала в зависимости от условий работы.

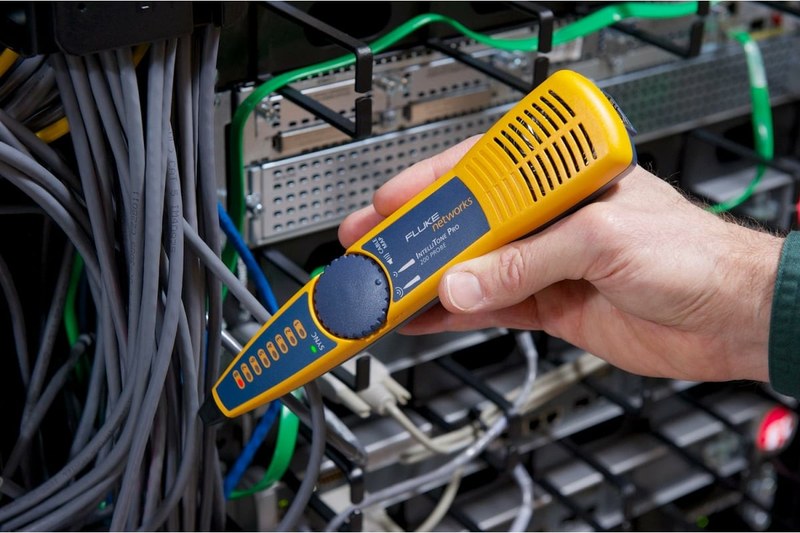

Области применения

Щуп IntelliTone Pro 200 используется при обслуживании медной кабельной инфраструктуры:

• телекоммуникационные шкафы,
• структурированные кабельные системы,
• локальные вычислительные сети,
• телефонные линии,
• кабельные каналы зданий,
• монтажные коробки,
• патч-панели,
• служебные проводные коммуникации,
• системы технической сигнализации,
• поиск линий внутри кабельных пучков,
• диагностика поврежденных соединений.

Компания «Олниса» осуществляет поставки измерительных и диагностических приборов Fluke Networks для промышленной информационной инфраструктуры. Кабельные трассоискатели и устройства поиска проводников входят в ассортимент продукции компании.

Преимущества

Основные эксплуатационные достоинства IntelliTone Pro 200 Probe:

• возможность определения необходимого кабеля без маркировки,
• уменьшение ошибок при поиске в плотных пучках,
• поддержка цифрового и аналогового сигналов,
• удобство работы в распределительных шкафах,
• наличие визуального и звукового подтверждения,
• возможность проверки схемы проводников,
• портативность,
• простота изменения режимов,
• снижение трудоемкости кабельной диагностики,
• практичность технического обслуживания коммуникационных сетей.

Таким образом, Fluke Networks IntelliTone Pro 200 Probe представляет собой поисковый щуп для идентификации медных коммуникационных линий. Устройство поддерживает цифровой тональный сигнал, функции поиска, выделения кабеля и проверки схемы проводников. Компания «Олниса» поставляет диагностическое оборудование Fluke Networks для предприятий и технических организаций. Приборы обслуживания кабельных систем входят в ассортимент компании.
