Комплект токовых клещей Fluke i40s-EL3X/3PK 4637409 — трехфазные измерения малых переменных токов

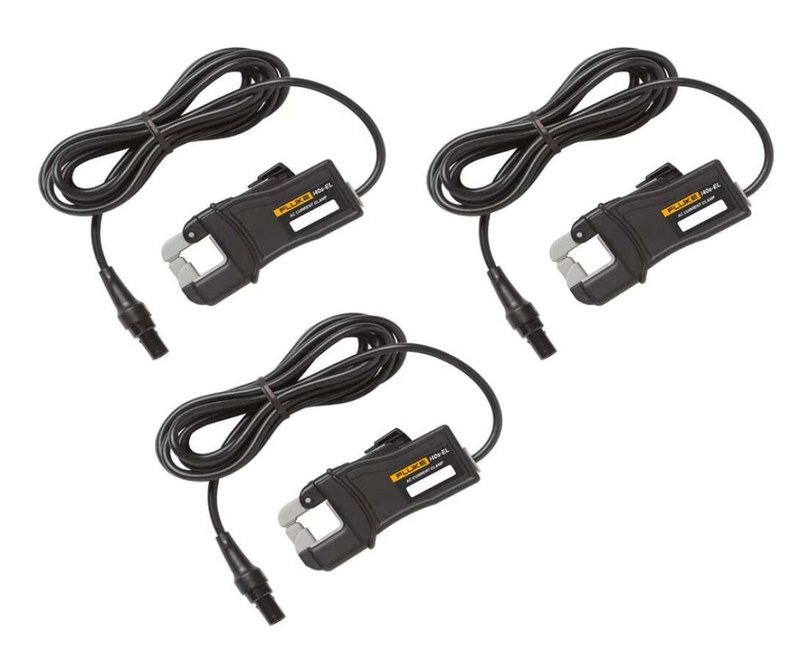

Fluke i40s-EL3X/3PK — комплект из трех токовых преобразователей с разъемными магнитопроводами, предназначенный для измерения переменного тока совместимыми анализаторами качества электроэнергии. Изделия применяются в трехфазных системах, где требуется одновременный контроль токов нескольких проводников. Каждый преобразователь рассчитан на измерение переменного тока до 40 А. Особенностью конструкции является возможность измерения небольших токов, включая вторичные цепи трансформаторов тока с номинальными значениями 1 и 5 А.
Технические характеристики
Основные параметры комплекта:
- производитель — Fluke,
- категория — комплект токовых преобразователей,
- модель — i40s-EL3X/3PK,
- номер изделия — 4637409,
- количество клещей — 3,
- максимальный измеряемый ток одного преобразователя — 40 А AC,
- поддержка вторичных цепей трансформаторов тока — 1 и 5 А,
- максимальный диаметр проводника — 15 мм,
- принцип измерения — индукционный,
- тип установки — разъемный магнитопровод,
- назначение — трехфазные измерения,
- совместимость — определенные приборы Fluke 1732, 1734, 1736, 1738, 1742, 1746, 1748 и 1770.
Особенности конструкции

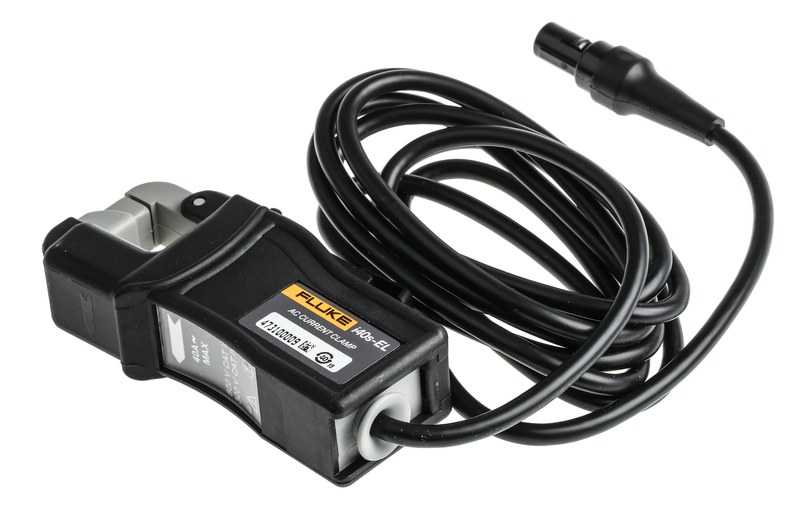

Каждый датчик имеет магнитопровод, который замыкается вокруг отдельного токоведущего проводника. Переменный ток создает магнитный поток, индуцирующий сигнал во вторичной измерительной цепи. Электронный анализатор получает сформированный сигнал и рассчитывает значение тока с учетом коэффициента преобразования. Для корректного результата необходимо использовать совместимый вход и предусмотренную конфигурацию измерительного прибора. Три одинаковых датчика позволяют контролировать фазы одной электрической системы. Одновременная регистрация помогает оценивать распределение нагрузки и асимметрию между фазными проводниками. Небольшой размер захвата удобен при работе в распределительных шкафах, где измерительные цепи расположены близко друг к другу.
Области применения
Комплект используется в системах анализа электропитания:
- трехфазные распределительные сети,
- вторичные цепи трансформаторов тока,
- измерение нагрузки электрощитов,
- мониторинг промышленной автоматики,
- исследование фазного дисбаланса,
- регистрация параметров энергопотребления,
- анализ работы инженерных систем,
- электрические испытательные стенды,
- контроль низковольтных электроустановок,
- исследования качества электроэнергии.
Компания «Олниса» осуществляет поставки комплектов токовых клещей Fluke i40s-EL3X/3PK для промышленного энергетического оборудования. Измерительные преобразователи тока входят в ассортимент контрольно-измерительной продукции компании.
Преимущества
Основные достоинства модели определяются удобством трехфазной диагностики и точным измерением малых токов:
- контроль трех проводников одним комплектом,
- отсутствие необходимости разрыва измеряемой цепи,
- удобство работы с вторичными токами 1 и 5 А,
- компактность измерительного захвата,
- применимость в плотных распределительных шкафах,
- совместимость с регистраторами параметров питания,
- возможность длительного наблюдения за нагрузкой,
- удобство оценки фазной асимметрии,
- унификация измерительных датчиков,
- надежность при правильном подключении.
Таким образом, Fluke i40s-EL3X/3PK 4637409 — комплект из трех токовых преобразователей, предназначенных для измерения переменного тока до 40 А совместимыми анализаторами. Конструкция позволяет выполнять трехфазный мониторинг без непосредственного включения измерительного прибора в разрыв силовой цепи. Компания «Олниса» поставляет токовые датчики Fluke для промышленной энергетики. Измерительные аксессуары производителя входят в ассортимент продукции компании.
