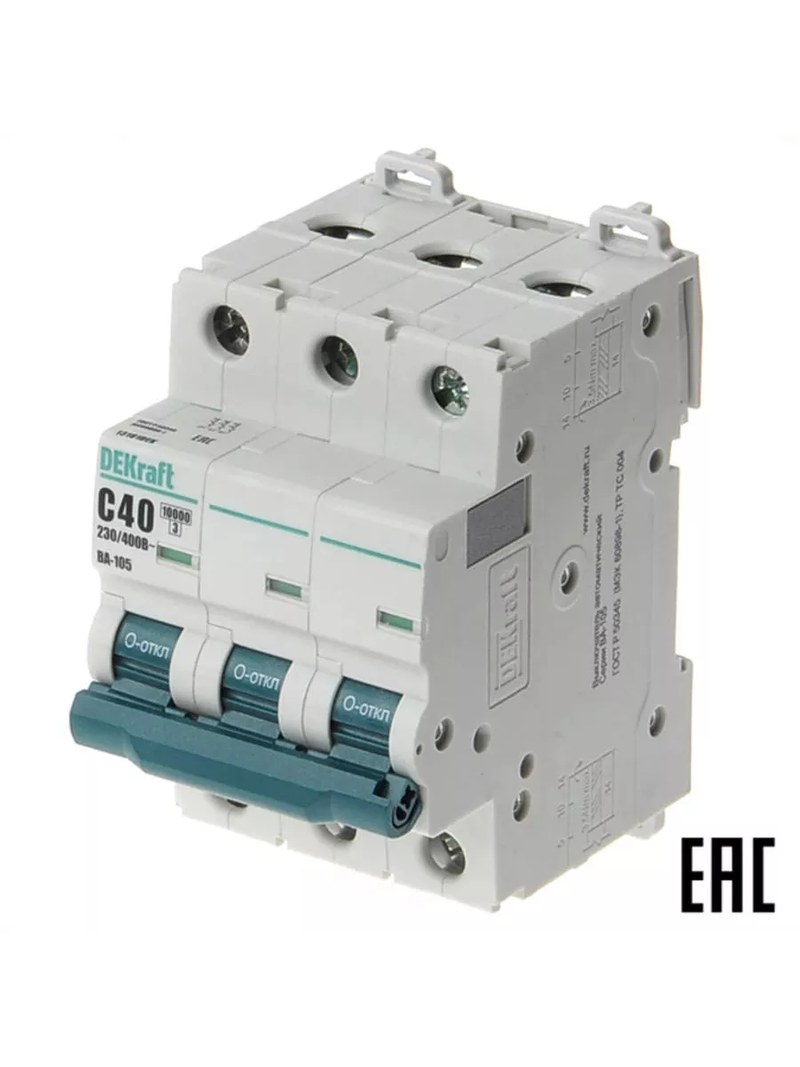

Автоматический выключатель DEKraft ВА-105 13181DEK — трехфазная защита номиналом 40 А

DEKraft ВА-105 13181DEK — трехполюсный модульный автоматический выключатель, предназначенный для защиты трехфазных электрических линий. Аппарат применяется в распределительных установках промышленного назначения, где требуется надежная защита электрических цепей и компактное размещение коммутационного оборудования на DIN-рейке.

Технические характеристики

Основные параметры DEKraft ВА-105 13181DEK:

• производитель — DEKraft,
• характеристика отключения — C,
• монтажная ширина одного полюса — 18 мм,
• максимальное сечение проводников — 25 мм²,
• класс токоограничения — 3,
• механический ресурс — не менее 20 000 циклов,
• электрический ресурс — не менее 10 000 циклов,
• степень защиты — IP20.

Особенности конструкции

Автоматический выключатель имеет трехсекционный изоляционный корпус. Каждый полюс оснащен собственным токоведущим трактом и защитными компонентами, а отключающий механизм объединяет их работу. Для обнаружения продолжительной перегрузки применяются тепловые расцепители. Их чувствительные элементы реагируют на нагрев, вызванный превышением допустимого электрического тока. Короткое замыкание вызывает срабатывание электромагнитного механизма. При значительном аварийном токе происходит ускоренное освобождение контактной системы и размыкание электрической линии. Механизм мгновенной коммутации обеспечивает быстрое движение контактов при выполнении переключения. Это способствует ограничению продолжительности переходных процессов. Внутри каждого полюса предусмотрена дугогасительная камера. Она разделяет электрическую дугу на отдельные участки и способствует прекращению проводимости после размыкания контактов. Корпус соединен шестью монолитными заклепками. Такая конструкция повышает жесткость и устойчивость механических соединений.

Области применения

DEKraft ВА-105 13181DEK используется для защиты соответствующих трехфазных электрических сетей:

• распределительные шкафы промышленных объектов,
• линии питания производственных машин,
• электрические установки мастерских,
• трехфазные распределительные системы,
• вспомогательные линии электроснабжения,
• шкафы управления инженерными системами,
• электропитание технологического оборудования,
• низковольтные силовые панели,
• производственные распределительные устройства,
• электрические сети складских комплексов,
• инженерные установки коммерческих зданий.

Компания «Олниса» осуществляет поставки автоматических выключателей DEKraft ВА-105 13181DEK для промышленного и инженерного оборудования. В ассортимент входят модульные защитные аппараты с различным количеством полюсов и электрическими характеристиками.

Преимущества

Эксплуатационные достоинства модели связаны с надежностью механической защиты и организацией трехфазного отключения:

• одновременное отключение фазных проводников,
• возможность применения в промышленных сетях,
• компактная конструкция,
• удобство монтажа,
• механическая жесткость корпуса,
• наличие развитой системы охлаждения,
• простота визуального контроля,
• возможность применения дополнительных аксессуаров,
• автоматическая защита от различных видов сверхтоков,
• отсутствие необходимости внешнего питания расцепителей,
• практичность технического обслуживания,
• долговечность при соблюдении допустимых нагрузок,
• универсальность для распределительных систем,
• удобство организации отдельных защитных линий.

Таким образом, DEKraft ВА-105 13181DEK представляет собой трехполюсный автоматический выключатель на 40 А с времятоковой характеристикой C и отключающей способностью 10 кА. Тепловые и электромагнитные расцепители обеспечивают автоматическую защиту от перегрузок и коротких замыканий. Модульный корпус позволяет размещать устройство в низковольтных распределительных шкафах. Компания «Олниса» поставляет автоматические выключатели DEKraft ВА-105 13181DEK для промышленных предприятий. Низковольтная коммутационная аппаратура производителя входит в ассортимент продукции компании.
