Реле напряжения DigiTOP VP-16A M2W — компактная защита электрических потребителей на 16 А

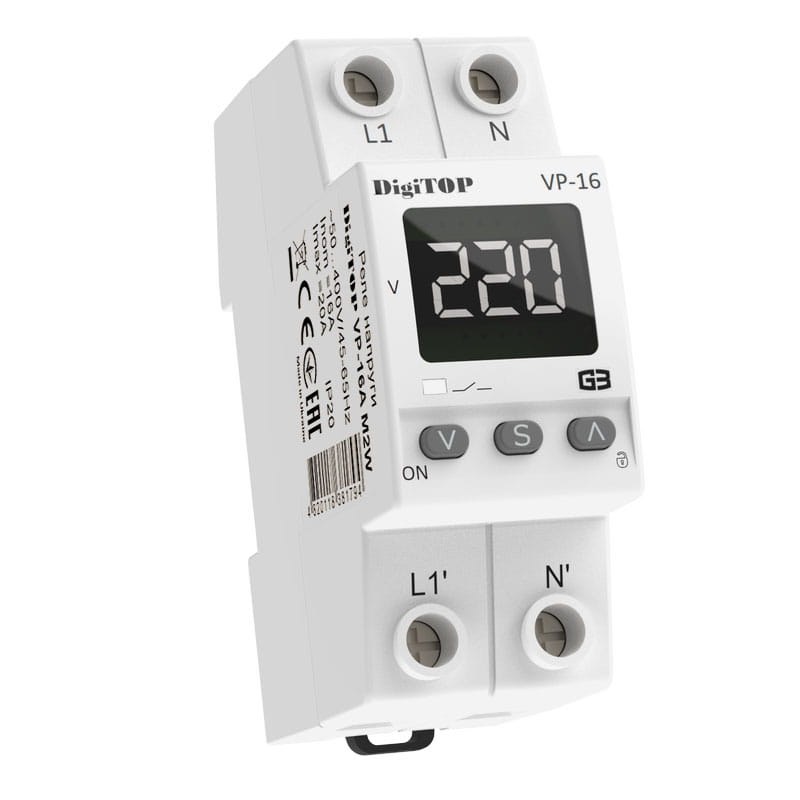

DigiTOP VP-16A M2W — электронное реле контроля напряжения для однофазных низковольтных сетей. Устройство предназначено для предотвращения продолжительной работы подключенного оборудования при чрезмерном повышении либо понижении напряжения. Модификация рассчитана на номинальный ток 16 А и выполнена в двухмодульном корпусе для установки на DIN-рейку. Отличительной особенностью исполнения M2W является белая цифровая индикация, предназначенная для отображения текущих электрических параметров. Реле относится к обновленному поколению защитных устройств DigiTOP и оснащено измерением True RMS, термозащитой и функцией задержки повторного включения. Компактность позволяет использовать прибор в распределительных шкафах с ограниченным количеством свободных модулей.

Технические характеристики

Основные эксплуатационные параметры VP-16A M2W:

• производитель — DigiTOP,
• категория — реле контроля напряжения,
• модель — VP-16A M2W,
• номинальный ток — 16 А,
• максимальный ток — 20 А,
• диапазон измеряемого напряжения — 50–400 В,
• верхняя граница отключения — 210–270 В,
• нижняя граница отключения — 120–200 В,
• время отключения по высокому напряжению — 0,02 секунды,
• задержка подключения — 5–600 секунд,
• тип измерения — True RMS,
• цвет цифрового индикатора — белый,
• термозащита — предусмотрена,
• число фаз — 1,
• монтажная ширина — 2 модуля,
• способ установки — DIN-рейка.

Особенности конструкции

Прибор объединяет микропроцессорную схему измерения, силовой коммутационный узел и цифровой дисплей. Измерительная часть регистрирует действующее напряжение, а управляющая электроника определяет необходимость отключения. Для измерений используется алгоритм True RMS. Он позволяет учитывать изменения формы сигнала, что повышает достоверность контроля при наличии несинусоидальных искажений. Выходное реле размыкает линию питания при достижении установленного порога. После восстановления допустимого напряжения устройство выдерживает заданную паузу. Система температурной защиты контролирует состояние самого прибора. При опасном нагреве электронный модуль может инициировать отключение, ограничивая риск повреждения контактных элементов. Новый корпус выполнен с улучшенным механизмом фиксации на DIN-рейке. Двухмодульная ширина уменьшает занимаемое пространство по сравнению с трехмодульными исполнениями аналогичного назначения. Конструкция предусматривает проходное соединение нейтрального проводника в соответствии со схемой производителя. Это способствует упорядочению монтажа электрических соединений. Белый дисплей отображает текущее значение напряжения и служебную информацию. Кнопки предназначены для настройки порогов и времени повторного подключения. При эксплуатации необходимо учитывать номинальный ток. Кратковременный допустимый максимум не предназначен для постоянной перегрузки контактов.

Области применения

Реле VP-16A M2W используется при организации индивидуальной защиты однофазных потребителей:

• розеточные электрические линии,
• электронные управляющие устройства,
• компьютерная аппаратура,
• инженерные контроллеры,
• бытовые приборы,
• малые насосные установки,
• системы вентиляции,
• вспомогательное оборудование мастерских,
• электронные приборы контроля,
• осветительные распределительные группы,
• автоматизированное оборудование небольшой мощности.

Компания «Олниса» осуществляет поставки реле напряжения DigiTOP VP-16A M2W для инженерных и промышленных электрических систем. В ассортимент входят устройства контроля питающего напряжения и компоненты низковольтной защиты.

Преимущества

Основные достоинства устройства определяются сочетанием электронной точности и компактной конструкции:

• небольшая монтажная ширина,
• удобство установки в распределительный шкаф,
• автоматический контроль напряжения,
• предотвращение длительной работы при опасных отклонениях,
• наличие собственной температурной защиты,
• точное определение действующего значения,
• возможность изменения рабочих порогов,
• удобство визуального контроля,
• задержка повторного запуска нагрузки,
• простота эксплуатации,
• надежность при допустимом токе,
• универсальность для однофазных систем.

Таким образом, DigiTOP VP-16A M2W представляет собой двухмодульное реле напряжения номиналом 16 А. Устройство контролирует электрическую сеть по алгоритму True RMS и отключает нагрузку при недопустимых отклонениях. Компактное исполнение, цифровая индикация и температурная защита обеспечивают практичность применения в распределительных электрощитах. Компания «Олниса» поставляет реле DigiTOP VP-16A M2W для промышленных и инженерных объектов. Устройства контроля напряжения входят в ассортимент электротехнической продукции компании.
