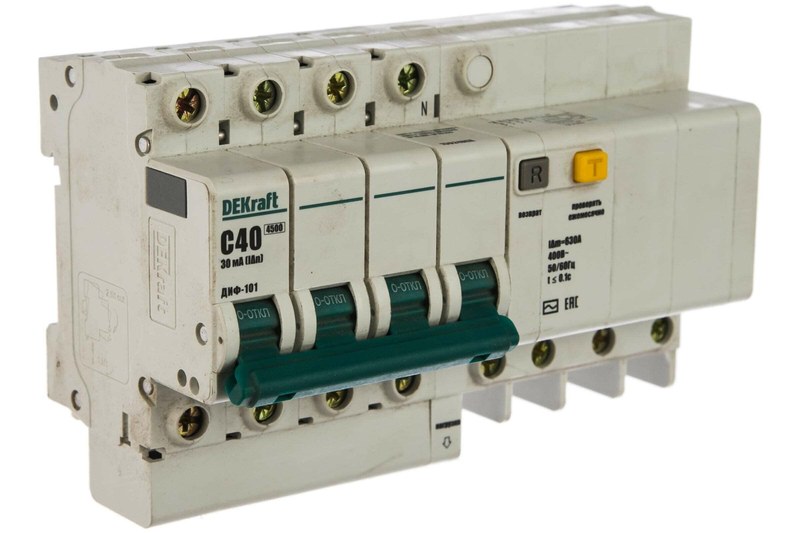

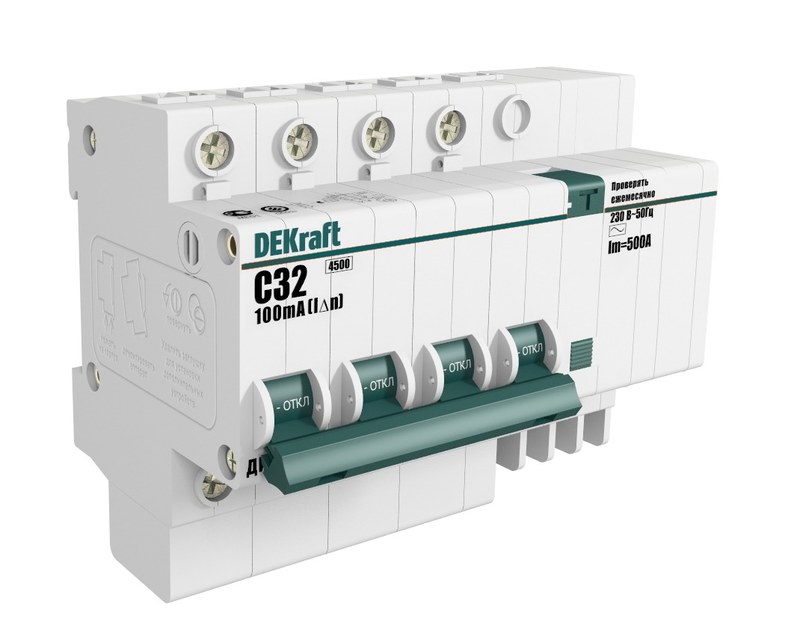

Дифференциальный автоматический выключатель DEKraft ДИФ-101 15066DEK — комплексная защита трехфазных электрических цепей
DEKraft ДИФ-101 15066DEK представляет собой трехполюсный автоматический выключатель дифференциального тока, предназначенный для защиты низковольтных электрических установок. Аппарат контролирует два принципиально разных вида аварийных состояний: возникновение сверхтоков и появление недопустимого дифференциального тока. Модификация рассчитана на номинальную нагрузку 40 А и имеет характеристику электромагнитного расцепления C. Дифференциальная защита реагирует на переменные синусоидальные токи утечки типа AC, а номинальная уставка составляет 100 мА. Такое исполнение предназначено преимущественно для защиты электроустановок от последствий повреждения изоляции, а не для дополнительной персональной защиты с чувствительностью 30 мА. Оборудование относится к серии ДИФ-101 и устанавливается на стандартную DIN-рейку.
Технические характеристики
Электрические возможности аппарата определяются токовыми уставками, чувствительностью дифференциальной системы и коммутационными характеристиками. Основные показатели:
- производитель — DEKraft,
- категория — автоматический выключатель дифференциального тока,
- серия — ДИФ-101,
- модель — ДИФ-101 3P 40А C AC 100мА,
- артикул — 15066DEK,
- количество полюсов — 3,
- номинальный ток — 40 А,
- характеристика расцепления — C,
- номинальный отключающий дифференциальный ток — 100 мА,
- тип дифференциальной защиты — AC,
- отключающая способность — 4,5 кА,
- конструкция дифференциального блока — электронная,
- номинальное рабочее напряжение сети — до 400 В AC,
- монтажная ширина — 6 модулей по 18 мм,
- установка — DIN-рейка.
Устройство и принцип функционирования
Корпус DEKraft ДИФ-101 объединяет коммутационные полюса, механизм расцепления и дифференциальный измерительный блок. Защитная система разделена на функциональные узлы, реагирующие на различные электрические процессы. Тепловые элементы контролируют продолжительные токовые перегрузки. При превышении допустимого тока возникает нагрев биметаллического элемента, который после достижения установленного состояния освобождает отключающий механизм. Электромагнитный расцепитель предназначен для быстрого реагирования на токи короткого замыкания. В отличие от теплового элемента, его срабатывание происходит за счет воздействия сильного магнитного поля при значительном превышении тока. Дифференциальная часть отслеживает баланс токов в предусмотренных проводниках. Если возникает утечка на землю или через поврежденную изоляцию, электрическое равновесие нарушается. Электронный блок обрабатывает соответствующий сигнал и формирует команду отключения. Коммутационный механизм размыкает защищаемую цепь, ограничивая продолжительность аварийного состояния. Для гашения возникающей электрической дуги используются предусмотренные конструкцией дугогасительные элементы. На передней панели расположены рукоятка управления и кнопка проверки дифференциальной защиты. Тестовая функция позволяет контролировать работоспособность соответствующего узла согласно инструкции изготовителя. При проектировании электрической схемы необходимо учитывать особенности электронной дифференциальной защиты, поскольку ее функционирование зависит от допустимых условий питания устройства.
Области применения
Дифференциальный автомат применяется в электроустановках, где требуется совместная защита от сверхтоков и предусмотренных токов утечки. Основные направления эксплуатации:
- трехфазные распределительные линии,
- электрические шкафы производственных установок,
- инженерные системы зданий,
- электрооборудование технических помещений,
- распределительные щиты коммерческих объектов,
- силовые цепи промышленной автоматики,
- электрические сети мастерских,
- распределительное оборудование складских комплексов,
- цепи питания технологических механизмов,
- низковольтные системы распределения энергии.
Компания «Олниса» осуществляет поставки дифференциальных автоматических выключателей DEKraft ДИФ-101 15066DEK для промышленного и инженерного оборудования. В ассортимент входят защитные аппараты низковольтных сетей и компоненты электрического распределения.
Преимущества
Конструктивное объединение различных способов защиты позволяет сократить количество отдельных аппаратов в электрическом шкафу. Основные достоинства модели:
- контроль нескольких аварийных факторов одним устройством,
- автоматическое отключение при сверхтоках,
- реагирование на предусмотренные токи утечки,
- удобство организации распределительных групп,
- согласованное отключение защищаемых полюсов,
- наличие функции проверки дифференциального узла,
- компактность комплексной защитной системы,
- возможность применения совместимых аксессуаров,
- удобство стационарной установки,
- снижение риска повреждения изоляции при аварийных режимах,
- практичность обслуживания электрощитов,
- надежность при соблюдении номинальных характеристик.
Таким образом, DEKraft ДИФ-101 15066DEK представляет собой трехполюсный дифференциальный автомат номиналом 40 А. Устройство сочетает характеристику C, отключающую способность 4,5 кА и дифференциальную защиту типа AC с уставкой 100 мА. Аппарат предназначен для построения защитных систем в низковольтных трехфазных электроустановках. Его применение требует соблюдения схем подключения и электрических ограничений производителя. Компания «Олниса» поставляет дифференциальные автоматы DEKraft ДИФ-101 для промышленных предприятий. Продукция DEKraft входит в ассортимент электротехнического оборудования компании.
