Реле контроля напряжения DigiTOP VP-32A M3R — защита однофазной сети 220 В

DigiTOP VP-32A M3R — электронное реле, предназначенное для отключения электрической нагрузки при выходе сетевого напряжения за установленные границы. Устройство применяется в однофазных распределительных системах и обеспечивает автоматическое восстановление питания после нормализации электрических параметров. Модель рассчитана на номинальный ток 32 А и имеет трехмодульный корпус. Современная версия прибора использует алгоритм True RMS для определения действующего значения напряжения. Это важно при эксплуатации в сетях с искаженной формой сигнала. Реле предусматривает отдельные настройки верхнего и нижнего порогов, задержку повторного подключения и температурную защиту внутренних компонентов. Наличие цифрового индикатора позволяет наблюдать текущее состояние электрической сети.

Технические характеристики

Основные параметры VP-32A M3R:

• производитель — DigiTOP,
• категория — однофазное реле контроля напряжения,
• модель — VP-32A M3R,
• номинальный ток нагрузки — 32 А,
• максимальный ток — 40 А,
• номинальное напряжение сети — 220/230 В,
• диапазон измерения — 50–400 В,
• настраиваемый верхний предел — 230–270 В,
• настраиваемый нижний предел — 120–220 В,
• задержка повторного включения — 5–600 секунд,
• отключение при превышении верхнего порога — не более 0,02 секунды,
• частота рабочей сети — 45–65 Гц,
• номинальная мощность нагрузки — 7,4 кВт,
• тип измерения — True RMS,
• количество фаз — 1,
• ширина корпуса — 3 модуля,
• монтаж — DIN-рейка.

Особенности конструкции

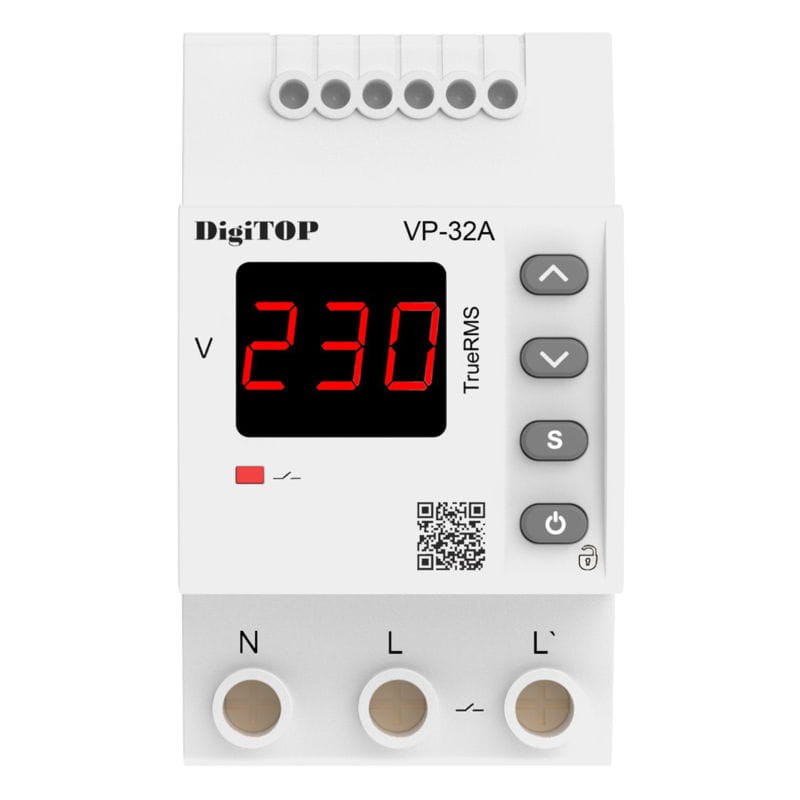

Внутри корпуса расположены электронная измерительная система, микроконтроллер и силовое реле. Измерительный узел определяет действующее значение напряжения, а управляющий блок сравнивает его с установленными границами. Если напряжение превышает верхний порог, электронная система формирует команду размыкания выходной цепи. При понижении напряжения используется соответствующий отдельный алгоритм, учитывающий степень отклонения. После восстановления допустимых значений питание возвращается не сразу. Таймер отсчитывает установленную задержку, позволяя избежать частых повторных запусков оборудования при нестабильной сети. Гистерезис напряжения препятствует многократному переключению реле при небольших колебаниях возле настроенного порога. Эта функция уменьшает износ коммутационных контактов. Технология True RMS позволяет определять действующее напряжение с учетом формы электрического сигнала. Такой подход особенно актуален при использовании генераторов и других источников, напряжение которых отличается от идеальной синусоиды. На лицевой панели размещены цифровой индикатор и кнопки настройки. Оператор может изменять пределы срабатывания и контролировать текущие измерения. Термозащита отслеживает недопустимый нагрев устройства. При возникновении соответствующего состояния электронная схема ограничивает работу нагрузки. Реле не заменяет автоматический выключатель от короткого замыкания. Для полноценной защиты распределительной линии необходимо использовать соответствующую аппаратуру от сверхтоков.

Области применения

VP-32A M3R используется в однофазных системах с чувствительным к напряжению оборудованием:

• электрические щиты зданий,
• компьютерное оборудование,
• холодильные установки,
• насосные системы,
• электронная автоматика,
• бытовое электрическое оборудование,
• инженерные системы,
• распределительные шкафы мастерских,
• устройства управления отоплением,
• электронные приборы,
• электропитание отдельных технологических установок,
• системы с нестабильным сетевым напряжением.

Компания «Олниса» осуществляет поставки реле контроля напряжения DigiTOP VP-32A M3R для промышленного и инженерного оборудования. В ассортимент входят аппараты защиты низковольтных электрических сетей.

Преимущества

Главные достоинства модели связаны с возможностью адаптации порогов отключения к условиям электроснабжения:

• автоматическое отключение при опасном напряжении,
• самостоятельное восстановление питания,
• удобство цифрового контроля,
• снижение числа нежелательных повторных включений,
• возможность настройки задержки,
• применение True RMS,
• наличие контроля внутреннего нагрева,
• компактное размещение в щите,
• простота настройки,
• уменьшение риска повреждения чувствительной техники,
• удобство эксплуатации без постоянного наблюдения,
• долговечность при соблюдении рабочих условий.

Таким образом, DigiTOP VP-32A M3R представляет собой однофазное реле контроля напряжения номиналом 32 А. Устройство обеспечивает отключение нагрузки при превышении заданных порогов и автоматическое повторное подключение после стабилизации сети. Цифровая индикация, измерение True RMS и функция гистерезиса делают модель практичным компонентом защиты электрических потребителей. Компания «Олниса» поставляет реле напряжения DigiTOP для инженерных и промышленных систем. Электротехническая продукция производителя входит в ассортимент компании.
