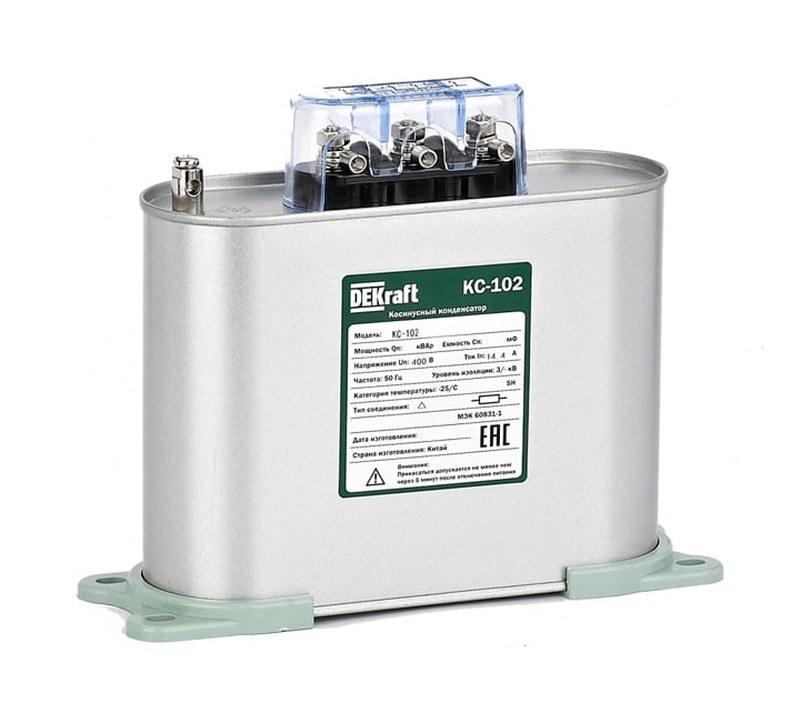

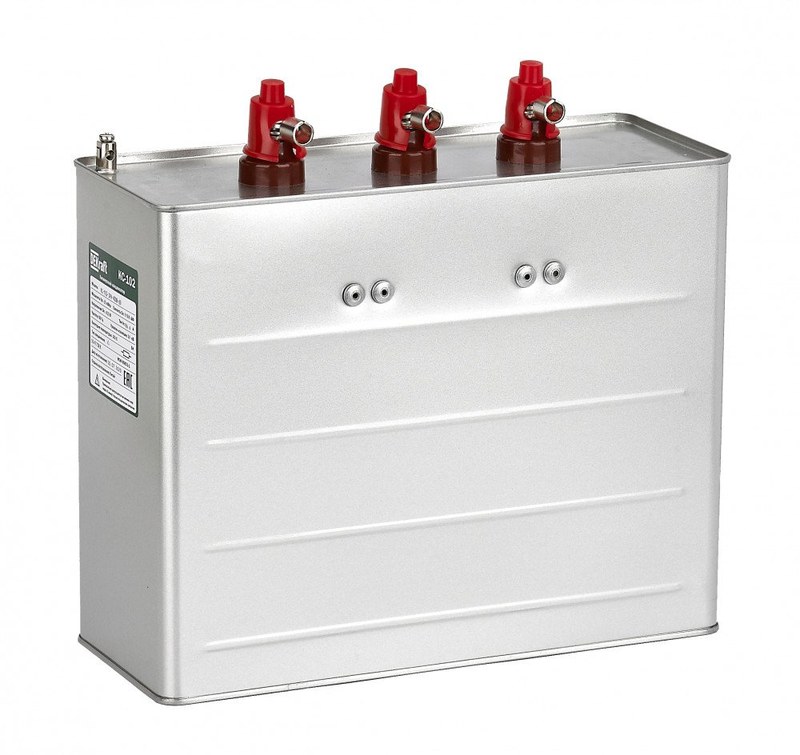

Косинусный конденсатор DEKraft КС-102 50485DEK — компенсация реактивной мощности в трехфазных сетях

DEKraft КС-102 50485DEK — трехфазный силовой конденсатор, предназначенный для компенсации реактивной мощности в электрических установках переменного тока. Компонент используется в системах повышения коэффициента мощности и снижения реактивной составляющей токов, циркулирующих между источником электроснабжения и индуктивной нагрузкой. Модификация рассчитана на номинальное напряжение 480 В и реактивную мощность 60 квар. Такое исполнение применяется в составе конденсаторных установок, где компенсация осуществляется отдельными ступенями в зависимости от текущего характера нагрузки. Серия КС-102 предназначена для промышленного использования совместно с соответствующими коммутационными и защитными аппаратами. Применение конденсаторов позволяет изменять баланс реактивной мощности без изменения основного технологического оборудования.

Технические характеристики

Основные параметры DEKraft КС-102 определяют электрическую емкость и условия применения:

• производитель — DEKraft,
• категория — трехфазный косинусный конденсатор,
• серия — КС-102,
• модель — КС-102-3PH-480В-60,
• артикул — 50485DEK,
• количество фаз — 3,
• номинальное напряжение — 480 В,
• реактивная мощность — 60 квар,
• указанная мощность при 525 В — 72 квар,
• тип применения — компенсация реактивной мощности,
• допуск емкости — от −1% до +10%,
• максимальный длительный ток — до 1,43 номинального,
• допустимое повышение напряжения — до 1,1 Un в течение 8 часов за 24 часа,
• потери — не более 0,2% при +20 °C,
• расчетный срок службы — не менее 100 000 часов при предусмотренных условиях.

Особенности конструкции

Конденсатор КС-102 представляет собой силовой электротехнический компонент, внутри которого размещены емкостные элементы, предназначенные для накопления и возврата электрической энергии в каждом периоде переменного напряжения. Принцип компенсации основан на создании емкостной реактивной мощности, противоположной индуктивной составляющей нагрузки. В результате уменьшается суммарный реактивный ток на определенном участке системы электроснабжения. Трехфазное исполнение позволяет подключать устройство в соответствующую распределительную сеть. Электрические соединения должны соответствовать требованиям выбранной ступени компенсации. Конструкция включает силовые контактные выводы, металлический корпус и элементы крепления. Отдельный болт заземления используется для включения корпуса в защитную систему электрической установки. Силовые конденсаторы работают с периодическим изменением напряжения на обкладках. Поэтому после отключения могут сохранять электрический заряд. Доступ к выводам допускается только после выдержки необходимого времени и проверки отсутствия опасного напряжения.

Области применения

DEKraft КС-102 используется в системах компенсации реактивной мощности:

• установки УКРМ,
• промышленные распределительные щиты,
• электропитание асинхронных электродвигателей,
• цеховые трансформаторные подстанции,
• электрические сети производственных линий,
• системы электроснабжения насосных станций,
• компрессорное оборудование,
• вентиляционные агрегаты,
• электроснабжение коммерческих объектов,
• силовые сети с индуктивной нагрузкой,
• распределительные системы инженерных комплексов.

Компания «Олниса» осуществляет поставки косинусных конденсаторов DEKraft КС-102 50485DEK для промышленных энергетических систем. В ассортимент входят компоненты компенсации реактивной мощности и силовое электротехническое оборудование.

Преимущества

Эксплуатационные достоинства конденсаторов КС-102 связаны с возможностью улучшения электрических параметров сети:

• снижение реактивной составляющей сетевого тока,
• повышение коэффициента мощности при корректной компенсации,
• уменьшение избыточной нагрузки на отдельные элементы распределения,
• возможность построения ступенчатых систем компенсации,
• компактность относительно выполняемой электрической функции,
• отсутствие подвижной механической системы,
• удобство применения в стационарных установках,
• надежность при соблюдении допустимых режимов,
• практичность интеграции в электрические шкафы,
• возможность автоматизированного управления ступенями,
• долговечность при правильном температурном режиме.

Таким образом, DEKraft КС-102 50485DEK представляет собой трехфазный конденсатор номиналом 60 квар при напряжении 480 В. Изделие предназначено для применения в установках компенсации реактивной мощности. Использование конденсатора способствует улучшению коэффициента мощности и уменьшению реактивных токов в соответствующих электрических сетях. При эксплуатации необходимо учитывать гармонические и коммутационные воздействия. Компания «Олниса» поставляет конденсаторы DEKraft КС-102 для промышленных предприятий. Компоненты силовых конденсаторных установок входят в ассортимент электротехнического оборудования компании.
