Почему стабилизатор ExeGate AV 1500 востребован в системах электропитания
ExeGate Master AV-1500 — однофазный релейный стабилизатор для питания оборудования от сети переменного тока. Он корректирует напряжение при его изменениях и отключает выход, если входные параметры выходят за допустимые пределы. Модель рассчитана на полную мощность 1500 ВА и активную мощность до 900 Вт, поэтому при подключении учитывают оба значения и пусковые токи нагрузки. exegate.com Стабилизатор может использоваться в мастерских, небольших производственных помещениях, на участках автоматизации и в других системах с однофазным питанием. Он не заменяет источник бесперебойного питания: при исчезновении сетевого напряжения устройство отключает нагрузку и не обеспечивает резервное электропитание.
Основные характеристики
Рабочий диапазон ExeGate Master AV-1500 позволяет компенсировать заметные отклонения сетевого напряжения. На выходе устройство поддерживает значение, близкое к номинальным 220 В, а встроенная защита ограничивает воздействие некоторых аварийных режимов на подключённую аппаратуру. Основные параметры модели:
- номинальная полная мощность — 1500 ВА,
- максимальная активная мощность — 900 Вт,
- входное напряжение — 140–260 В,
- выходное напряжение — 220 В ± 8%,
- максимальный входной ток — 7,5 А.
Полная мощность в вольт-амперах учитывает не только активную мощность, но и реактивную составляющую нагрузки. Поэтому подключаемое оборудование должно укладываться и в предел 1500 ВА, и в предел 900 Вт. Особенно важно учитывать пусковые токи двигателей, насосов и компрессоров: при запуске они могут существенно превышать рабочее потребление.
Конструкция и принцип работы
Модель относится к релейному типу. Такой стабилизатор корректирует напряжение переключением релейных ступеней трансформаторной системы: управляющая электроника контролирует входной уровень и выбирает подходящий режим коррекции. Переключение занимает менее 7 мс. Точная схема и число ступеней регулирования в доступной спецификации не указаны, поэтому эти параметры не следует считать характеристиками данной модели. Внешние элементы обеспечивают подключение нагрузки и визуальный контроль состояния:

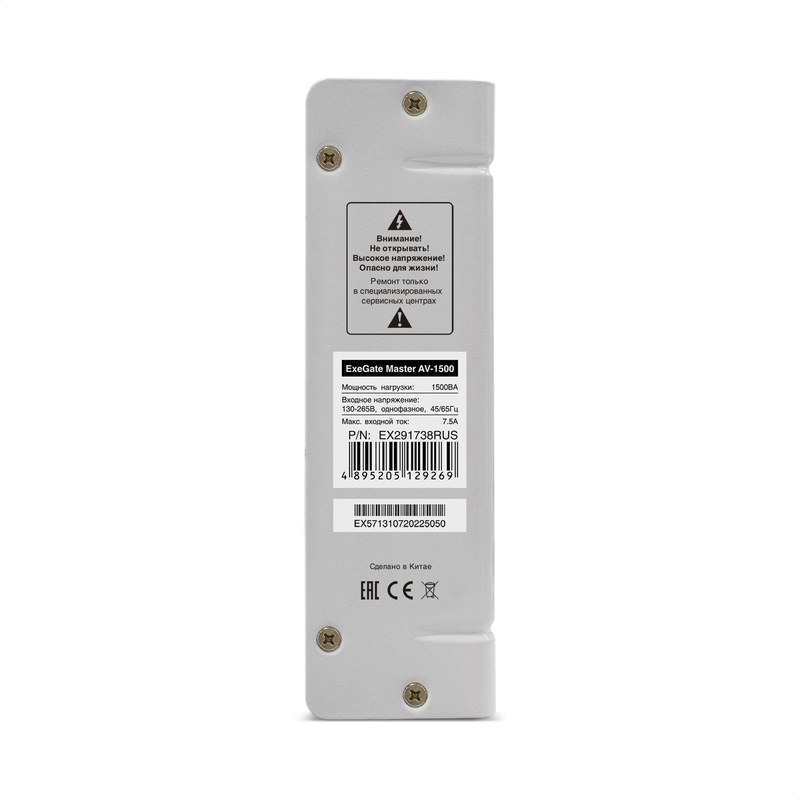

- настенное исполнение корпуса,
- сетевой кабель с вилкой Schuko длиной 1,3 м,
- светодиодная индикация режимов и сигнализация аварийных состояний,
- защита от повышенного и пониженного напряжения, импульсных перенапряжений, короткого замыкания, перегрузки и перегрева. exegate.com
Индикация помогает определить состояние прибора без измерительных инструментов. Зелёный светодиод соответствует работе от сети, жёлтый — задержке включения выхода. При слишком низком или высоком входном напряжении, а также при перегреве выход отключается; состояние отображается красным индикатором и соответствующим символом.
Подключение и эксплуатационные особенности
ExeGate Master AV-1500 устанавливают на стену в сухом месте с доступом воздуха для охлаждения. Перед подключением проверяют, что суммарная нагрузка не превышает допустимую мощность, а оборудование рассчитано на питание от однофазной сети 50 Гц. К стабилизатору подключают приборы через две розетки на его боковой панели. Рабочий диапазон составляет 140–260 В. Если входное напряжение выходит за его границы, стабилизатор прекращает подачу питания на выход. При этом конкретные значения порогов защиты от перегрева и перегрузки в приведённой спецификации не раскрыты; ориентироваться следует на маркировку и руководство пользователя. Габариты корпуса — 430 × 240 × 120 мм, масса — 4,3 кг. Эти параметры учитывают при выборе места установки и крепления. Встроенная защита не отменяет необходимости правильного подключения: прибор не используют с повреждённым кабелем или корпусом, не закрывают вентиляционные отверстия и не превышают установленные пределы мощности.
Практическое применение
Стабилизатор подходит для отдельных однофазных потребителей, которым требуется питание при колебаниях напряжения в пределах рабочего диапазона устройства. Это могут быть измерительные приборы, электронные блоки управления, системы наблюдения и маломощное вспомогательное оборудование. Перед эксплуатацией проверяют паспортные данные каждого потребителя, особенно при наличии электродвигателя или другого устройства с высоким пусковым током. Две розетки позволяют подключить несколько приборов, если их суммарное потребление соответствует допустимым значениям. Для нагрузки свыше 900 Вт, трёхфазной аппаратуры или оборудования, которому требуется питание во время отключения сети, эта модель не подходит.
Таким образом, ExeGate Master AV-1500 корректирует однофазное напряжение в диапазоне 140–260 В и выдаёт 220 В с точностью ±8%. Релейное регулирование, индикация режимов и защиты от аварийных электрических воздействий делают его пригодным для питания совместимой аппаратуры суммарной мощностью до 900 Вт.
