Цифровой терморегулятор DigiTOP ТК-3 — автоматическое поддержание температуры нагрева и охлаждения

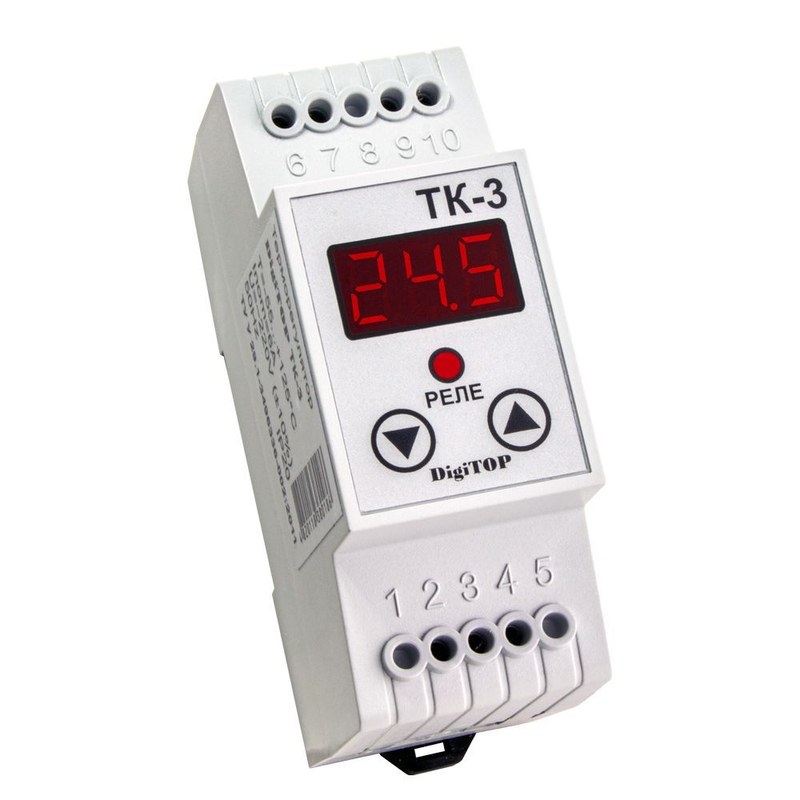

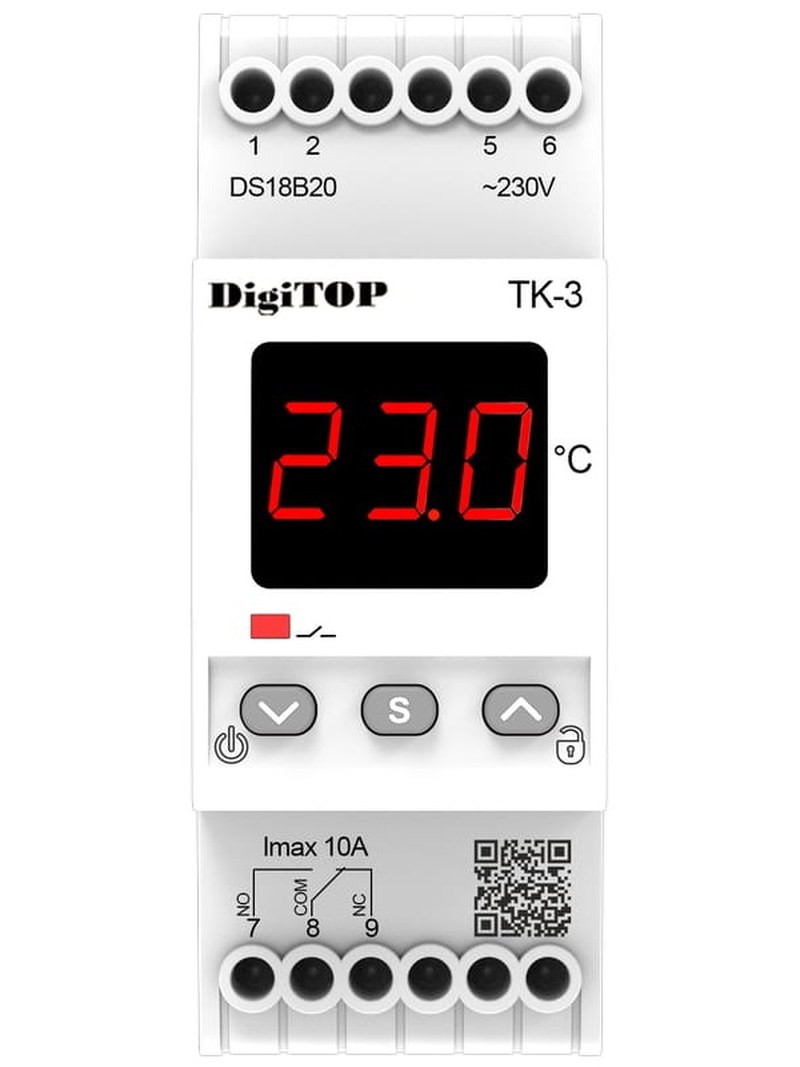

DigiTOP ТК-3 — электронный терморегулятор, предназначенный для поддержания установленной температуры посредством управления внешним нагревательным или охлаждающим оборудованием. Устройство применяется в инженерных и технологических установках, где требуется автоматически включать и отключать электрическую нагрузку по показаниям удаленного датчика. Регулятор имеет цифровую индикацию текущей температуры и поддерживает два основных рабочих режима: нагрев и охлаждение. Пользователь устанавливает необходимую температуру и допустимое отклонение от нее, после чего электронная система самостоятельно управляет выходным реле. В версии, представленной изготовителем в 2025 году, используется датчик DS18B20 с кабелем длиной 1,5 м. Компактный корпус предназначен для монтажа на DIN-рейку и занимает две модульные позиции.

Технические характеристики

Основные параметры терморегулятора ТК-3 определяют диапазон управления и совместимость с электрической нагрузкой:

• производитель — DigiTOP,
• категория — цифровой терморегулятор,
• модель — ТК-3,
• тип измерительного датчика — DS18B20,
• длина штатного кабеля — 1,5 м,
• допустимое удлинение кабеля датчика — до 100 м,
• диапазон регулирования температуры — от −55 до +125 °C,
• настраиваемый гистерезис — 0,1–39,9 °C,
• основные режимы — нагрев и охлаждение,
• номинальное питание — 220 В AC,
• частота питающей сети — 50 Гц,
• выходной элемент — электромеханическое реле,
• максимальный ток реле по таблице изготовителя — 10 А,
• монтажная ширина — 2 модуля,
• способ установки — DIN-рейка.

Особенности конструкции

ТК-3 объединяет микропроцессорный блок, цифровой индикатор и выходное коммутационное реле. Измерительный датчик вынесен за пределы основного корпуса, что позволяет регистрировать температуру непосредственно в контролируемой зоне. Чувствительный элемент DS18B20 формирует цифровую информацию о температуре. Это уменьшает зависимость измерения от сопротивления соединительных проводников по сравнению с некоторыми аналоговыми измерительными схемами. Электронная система сравнивает поступающие показания с установленной уставкой. При достижении соответствующего температурного порога контроллер изменяет состояние выходного контакта. В режиме нагрева управляющий алгоритм включает оборудование при снижении температуры ниже предусмотренной границы и отключает его после достижения установленного условия. В режиме охлаждения последовательность переключений изменяется. Для исключения частых повторных включений применяется гистерезис. Он формирует температурный интервал между командами включения и отключения, предотвращая постоянное переключение реле возле одного значения. Цифровой индикатор отображает текущую температуру, а кнопки управления позволяют изменять рабочие настройки. Отдельное размещение чувствительного элемента и контроллера упрощает доступ к управляющему модулю. Монтаж на DIN-рейку обеспечивает возможность размещения внутри электротехнического шкафа. При установке требуется соблюдать требования к разделению силовых и измерительных цепей.

Области применения

DigiTOP ТК-3 применяется в установках с автоматическим поддержанием температуры:

• электрические нагревательные системы,
• холодильные установки с совместимой схемой управления,
• тепловые шкафы,
• небольшие сушильные камеры,
• оборудование поддержания температуры воды,
• системы локального охлаждения,
• теплотехнические испытательные стенды,
• нагревательные элементы производственных машин,
• контроль температуры технических помещений,
• инженерные установки,
• термостатируемые емкости,
• вспомогательные температурные контуры.

Компания «Олниса» осуществляет поставки терморегуляторов DigiTOP ТК-3 для промышленного и инженерного оборудования. В ассортимент входят электронные устройства температурного контроля и компоненты управления электрическими нагрузками.

Преимущества

Эксплуатационные достоинства модели связаны с настройкой температурного диапазона и удобством использования удаленного датчика:

• автоматическое поддержание заданного теплового режима,
• возможность работы с нагревательным оборудованием,
• применение в системах охлаждения,
• удобство изменения температурных уставок,
• уменьшение частоты нежелательных переключений,
• компактность модульного корпуса,
• наглядное отображение текущего значения,
• возможность удаленного размещения датчика,
• простота интеграции в электрический шкаф,
• снижение потребности в ручном контроле,
• универсальность для различных температурных процессов,
• долговечность при соблюдении коммутационных ограничений.

Таким образом, DigiTOP ТК-3 представляет собой цифровой терморегулятор с внешним датчиком DS18B20. Устройство обеспечивает управление нагревом и охлаждением в диапазоне от −55 до +125 °C с настраиваемым температурным гистерезисом. Модульная конструкция, цифровая индикация и возможность подключения удаленного чувствительного элемента позволяют использовать модель в инженерных системах и технологическом оборудовании. Компания «Олниса» поставляет терморегуляторы DigiTOP ТК-3 для предприятий и производственных объектов. Электронные компоненты температурного управления входят в ассортимент продукции компании.
