Стабилизатор ExeGate Master Turbo XV 10000: защита техники от перепадов напряжения
ExeGate Master Turbo XV-10000 — однофазный автоматический релейный стабилизатор для сетей переменного тока. Он корректирует пониженное и повышенное напряжение, поддерживая на выходе значение около 220 В. Такое устройство используют для снижения риска сбоев и повреждения подключенной техники при нестабильном электроснабжении.
Технические характеристики
Стабилизатор непрерывно измеряет входное напряжение и при его отклонении переключает обмотки трансформатора. При снижении напряжения устройство повышает его, при росте — понижает. Если параметры сети выходят за рабочие границы, защита отключает нагрузку. XV-10000 рассчитан на однофазную сеть и не предназначен для резервного питания: при полном исчезновении напряжения он не поддерживает работу подключенного оборудования. Основные параметры модели:
- полная выходная мощность — 10 000 ВА,
- рабочий диапазон входного напряжения — 80–265 В,
- номинальное выходное напряжение — 220 В с точностью стабилизации ±8%,
- частота сети — 50–60 Гц; выходная частота соответствует входной,
- время переключения — менее 7 мс,
- максимальный входной ток — 50 А,
- коэффициент полезного действия — 98%,
- степень защиты корпуса — IP20,
- рабочая температура — от 0 до +40 C,
- допустимая относительная влажность — 10–90% без конденсации.
При точности ±8% выходное напряжение может находиться примерно в пределах 202–238 В. Поэтому устройство стабилизирует напряжение в допустимом диапазоне, но не обеспечивает узкую точность, характерную для специализированных источников питания. Производитель указывает защиту от короткого замыкания, перегрузки, перегрева, импульсных всплесков, а также от чрезмерно низкого и высокого напряжения.
Конструкция и принцип работы
В основе XV-10000 лежит тороидальный трансформатор с переключаемыми обмотками. Микропроцессорный блок измеряет параметры сети и управляет релейными переключениями. Стальной корпус рассчитан на настенную установку; охлаждение пассивное. Такая схема не использует механически перемещаемый токосъёмник, а изменение коэффициента трансформации происходит переключением между обмотками. Рабочий цикл состоит из нескольких этапов:

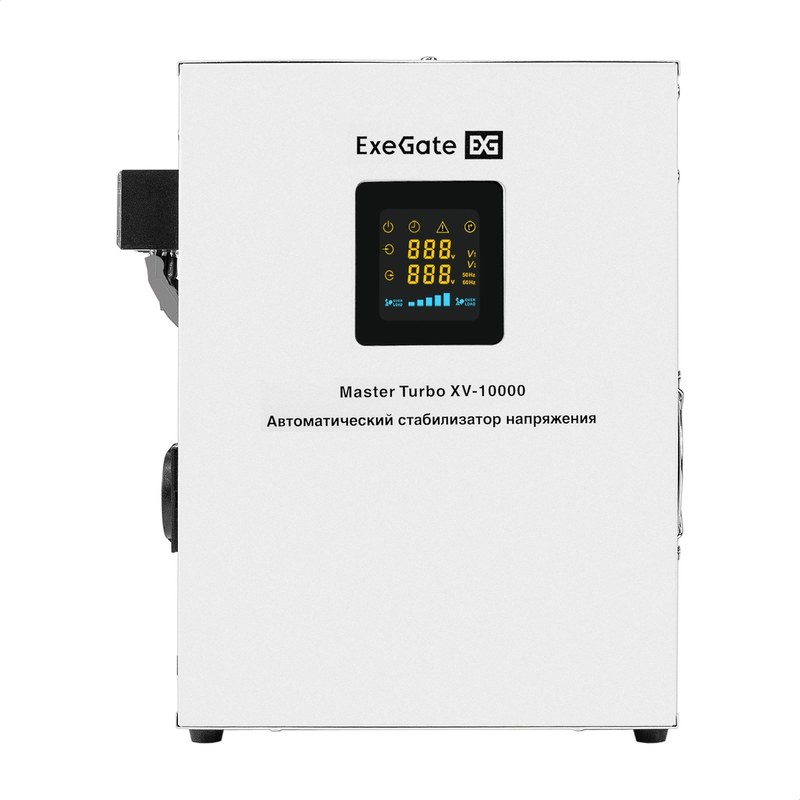

- устройство измеряет входное напряжение и отображает входные и выходные параметры на ЖК-дисплее,
- контроллер сопоставляет измеренное значение с допустимым диапазоном,
- при необходимости релейная схема выбирает нужный участок трансформатора для повышения или понижения напряжения,
- при возвращении напряжения в нормальные пределы стабилизатор восстанавливает питание нагрузки,
- при аварийном отклонении, перегреве или перегрузке устройство отключает выход до устранения причины.
Переключение выполняется с применением технологии «холодного» переключения вблизи перехода сетевого напряжения через ноль. Производитель заявляет, что при стабилизации форма синусоидального напряжения не искажается. Релейная схема подходит для бытовых и общепромышленных нагрузок, которым не требуется особо точное регулирование.
Подключение и эксплуатация

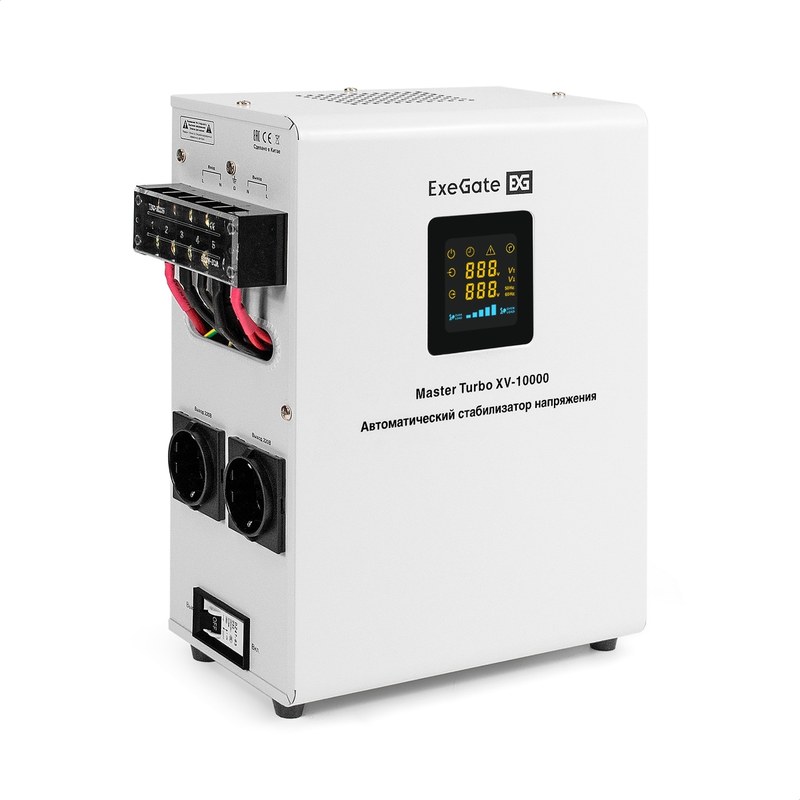

XV-10000 подключается к сети через пятиштырьковую клеммную колодку. Для потребителей предусмотрены клеммное подключение и две розетки Schuko на боковой панели. ЖК-дисплей показывает входные и выходные параметры, состояние сети, работу стабилизатора на повышение или понижение напряжения, режим задержки и срабатывание защиты. Для повторного включения нагрузки можно выбрать задержку 6 или 180 секунд; увеличенная пауза полезна для оборудования, которому требуется выдержка перед повторной подачей питания. При монтаже необходимо соблюдать схему подключения, обеспечить защитное заземление и выбрать проводники и аппараты защиты с учётом токовой нагрузки. Мощность подключённых приборов следует оценивать с учётом их пусковых токов: двигатели, компрессоры и другие нагрузки с высоким пусковым потреблением могут кратковременно требовать больше мощности, чем при установившейся работе. Номинал 10 000 ВА сам по себе не означает, что любая совокупность потребителей сможет постоянно работать на предельной нагрузке. Корпус со степенью IP20 предназначен для сухих помещений, где исключено попадание воды и проводящей пыли. Устройство нельзя устанавливать на открытом воздухе или в местах с конденсацией влаги. Важно также оставить пространство для теплоотвода и не перекрывать вентиляционные отверстия. При срабатывании защиты нужно отключить нагрузку и выяснить причину, а не выполнять многократные повторные включения.
Применение и практические особенности
Стабилизатор может использоваться в мастерских, небольших производственных помещениях, сервисных зонах и хозяйственных объектах с однофазным электроснабжением. Через него можно подключать оборудование и вспомогательные системы, для которых важна защита от длительных отклонений напряжения: осветительные линии, автоматику, вычислительную технику и часть приборов с электроприводом. Конкретная совместимость зависит от потребляемой мощности, характера нагрузки и требований изготовителя оборудования. К достоинствам модели относятся широкий входной диапазон 80–265 В, автоматическое регулирование, информативный дисплей, несколько вариантов подключения нагрузки и встроенные защитные отключения. При этом стабилизатор не заменяет источник бесперебойного питания, не компенсирует отсутствие сетевого напряжения и не является трёхфазным устройством. Точность ±8% также следует учитывать при подключении приборов, чувствительных к небольшим отклонениям напряжения.
Таким образом, ExeGate Master Turbo XV-10000 предназначен для автоматической коррекции напряжения в однофазной сети и защиты подключённых потребителей от ряда электрических аварийных режимов. Релейный принцип, тороидальный трансформатор, микропроцессорное управление и мощность 10 000 ВА позволяют применять его на объектах с заметной суммарной нагрузкой, если параметры сети и оборудования соответствуют характеристикам модели. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте поставок представлены решения для производственных, энергетических и хозяйственных объектов. «Олниса» обеспечивает поставки оборудования для предприятий и организаций, которым требуется оснащение технических площадок и рабочих систем.
