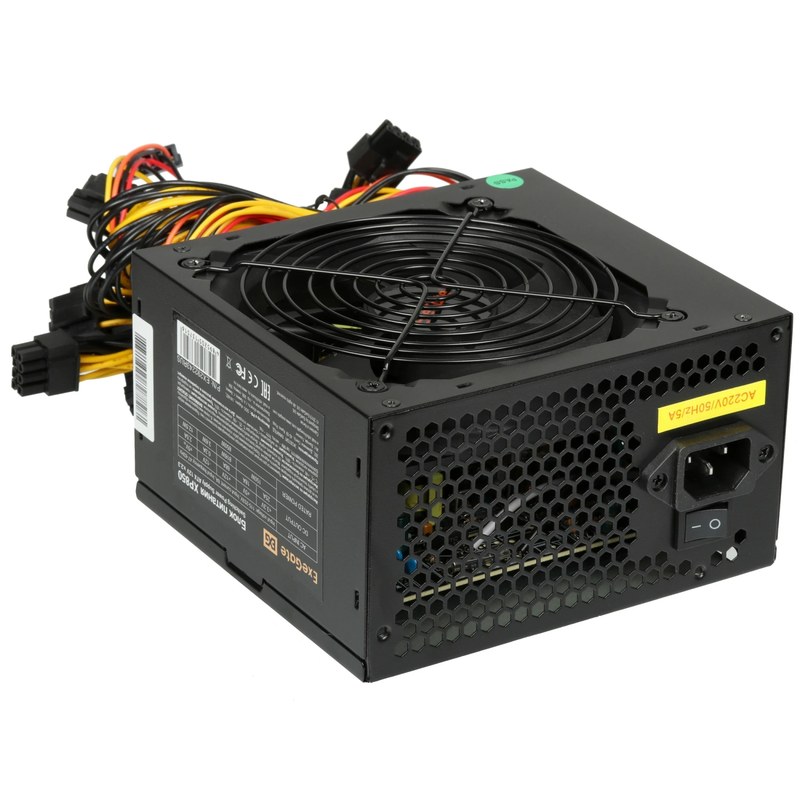

Блок питания ExeGate XP850: надежность и безопасность эксплуатации
ExeGate XP850 — внутренний блок питания форм-фактора ATX, предназначенный для подачи постоянного напряжения на компоненты настольного компьютера. Он преобразует переменный ток электросети в несколько стабилизированных линий питания, необходимых материнской плате, процессору, накопителям и видеокарте. Номинальная выходная мощность модели составляет 850 Вт.
Основные характеристики
Блок распределяет питание между узлами компьютера и обеспечивает их работу при допустимых параметрах входной сети. Наличие нескольких типов выходных разъёмов позволяет подключать основные компоненты системы без переходников для каждого отдельного устройства. К основным характеристикам ExeGate XP850 относятся:
- номинальная выходная мощность — 850 Вт,
- форм-фактор и версия стандарта — ATX 12V v2.3,
- диапазон входного напряжения — 115–253 В переменного тока,
- диапазон входной частоты — 47–63 Гц,
- максимальный ток по линии +12 В — 68 А, мощность этой линии — до 816 Вт,
- суммарная мощность линий +3,3 В и +5 В — до 150 Вт,
- максимальная эффективность, указанная изготовителем, — 76%,
- рабочая температура — от 0 до 40 C,
- габариты — 150 × 86 × 140 мм.
Линия +12 В рассчитана на питание наиболее энергоёмких компонентов, включая процессорные преобразователи питания и видеокарту. Значение 816 Вт относится к максимальной мощности этой линии; суммарная мощность всех выходов ограничена номиналом устройства — 850 Вт. Указанная эффективность 76% не означает, что блок постоянно потребляет ровно на 24% больше номинала: фактическое потребление зависит от нагрузки и условий работы.

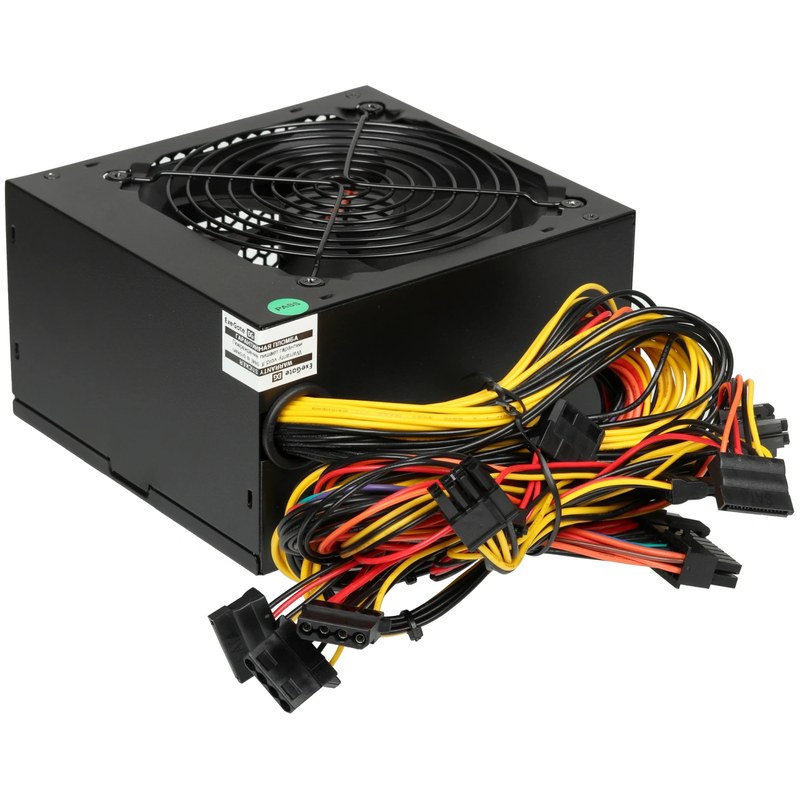

Конструкция и выходные разъёмы
Корпус выполнен в стандартном для ATX блоков формате. Внутри размещены узлы преобразования и стабилизации напряжения, система охлаждения и элементы защиты. Подробные данные о схемотехнике и типах внутренних компонентов в приведённых характеристиках не раскрываются. Для подключения компьютерных компонентов предусмотрены следующие разъёмы:
- 24-контактный разъём ATX для материнской платы,
- два разъёма CPU формата 4+4 pin для питания процессорной подсистемы,
- два разъёма PCI-E формата 6+2 pin для видеокарт,
- пять разъёмов SATA для накопителей и совместимых устройств,
- три разъёма IDE (Molex) для периферийных компонентов.
Наличие двух разъёмов CPU 4+4 pin позволяет подключать платы, которым требуются дополнительные линии питания процессора. Два PCI-E 6+2 pin рассчитаны на видеокарты с соответствующими входами; фактическую совместимость следует проверять по требованиям видеокарты и конфигурации кабелей конкретной поставки.
Принцип работы и защиты
ExeGate XP850 относится к импульсным источникам питания. В таком устройстве входной переменный ток проходит через узлы первичного преобразования, после чего электронная схема формирует необходимые выходные напряжения. Блок распределяет их по отдельным линиям и кабельным разъёмам. Для пользователя практическое значение имеют соответствие мощности нагрузке и правильное подключение разъёмов. В спецификации перечислены следующие виды защиты:
- SCP — защита от короткого замыкания,
- OVP — защита от повышенного выходного напряжения,
- UVP — защита от пониженного выходного напряжения,
- OCP — защита от сверхтока,
- OPP/OLP — защита от перегрузки по мощности,
- OTP — защита от перегрева.
Эти функции предназначены для снижения риска повреждения блока и подключённых компонентов при определённых аварийных режимах. Защита не заменяет соблюдение допустимой нагрузки, вентиляционных зазоров и правил электромонтажа.
Охлаждение, монтаж и эксплуатация
Для отвода тепла применяется вентилятор диаметром 120 мм. В технических данных производителя указан уровень шума 30–35 дБА. Реальный шум зависит от температуры внутри корпуса, нагрузки и условий охлаждения. Блок устанавливается в компьютерный корпус, совместимый с форм-фактором ATX, и крепится через предусмотренные монтажные отверстия. При монтаже следует учитывать расположение вентиляционных отверстий корпуса и не перекрывать воздушный поток. Кабели подключают только к предназначенным для них разъёмам: силовой разъём процессора не заменяет разъём видеокарты, даже если отдельные контакты внешне похожи. Перед подключением проверяют требуемую мощность системы и набор разъёмов всех компонентов. Устройство рассчитано на работу при температуре окружающей среды от 0 до 40 C. Это ограничение важно для компьютеров, размещаемых в шкафах, серверных нишах или помещениях с повышенной температурой. В таких условиях необходимо обеспечить достаточный воздухообмен и не превышать допустимую нагрузку. Применять XP850 для непосредственного питания промышленной автоматики с нестандартными напряжениями нельзя: он предназначен для компьютерных компонентов и использует соответствующие им выходные линии и разъёмы.
Таким образом, ExeGate XP850 — блок питания ATX мощностью 850 Вт с линией +12 В до 816 Вт, набором разъёмов для материнской платы, процессора, видеокарты и накопителей, а также перечисленными в спецификации защитами. Он рассчитан на компьютерные системы, включая рабочие станции, применяемые в производственной инфраструктуре. Для промышленного использования важны подходящий режим температуры, вентиляция корпуса и соответствие блока нагрузке. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены устройства и компоненты для оснащения предприятий и технических систем. ExeGate XP850 может рассматриваться как элемент компьютерной инфраструктуры при условии соответствия требованиям конкретной системы.
