Блок питания ExeGate UNS450 450W: технические характеристики и конструктивные особенности

ExeGate UNS450 — блок питания форм-фактора ATX, предназначенный для электроснабжения настольных компьютеров и совместимых с ними системных блоков. Он преобразует переменный ток сети в стабилизированные линии постоянного напряжения, необходимые материнской плате, процессору, накопителям и платам расширения. В промышленной среде устройство может использоваться в операторских компьютерах, рабочих станциях и системах визуализации, если их энергопотребление укладывается в возможности блока.

Основные характеристики

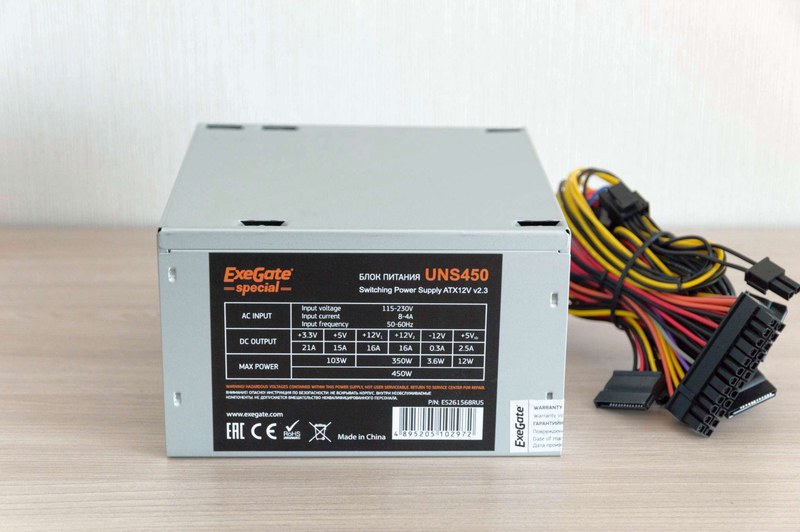

UNS450 относится к серии Special UNS и рассчитан на общую выходную мощность до 450 Вт. Его параметры определяют совместимость с компьютерными компонентами и допустимую нагрузку на отдельные линии питания:

• Форм-фактор — ATX 12V версии 2.3;
• максимальная выходная мощность — 450 Вт;
• входное напряжение — 115–253 В переменного тока;
• частота сети — 47–63 Гц;
• максимальный входной ток — 8 А;
• максимальная суммарная мощность линий +3,3 и +5 В — 103 Вт;
• суммарная мощность линий +12 В — до 350 Вт;
• габариты корпуса — 150 × 86 × 140 мм;
• рабочая температура — от 0 до +40 C.

КПД, указанный производителем, достигает 75%. Это характеристика преобразования энергии, а не доля мощности, доступной потребителям: нагрузку следует рассчитывать по выходным параметрам и не превышать предел 450 Вт. Для процессора и видеокарты особенно важна суммарная нагрузка на линии +12 В, которая ограничена значением 350 Вт.

Конструкция и выходные линии

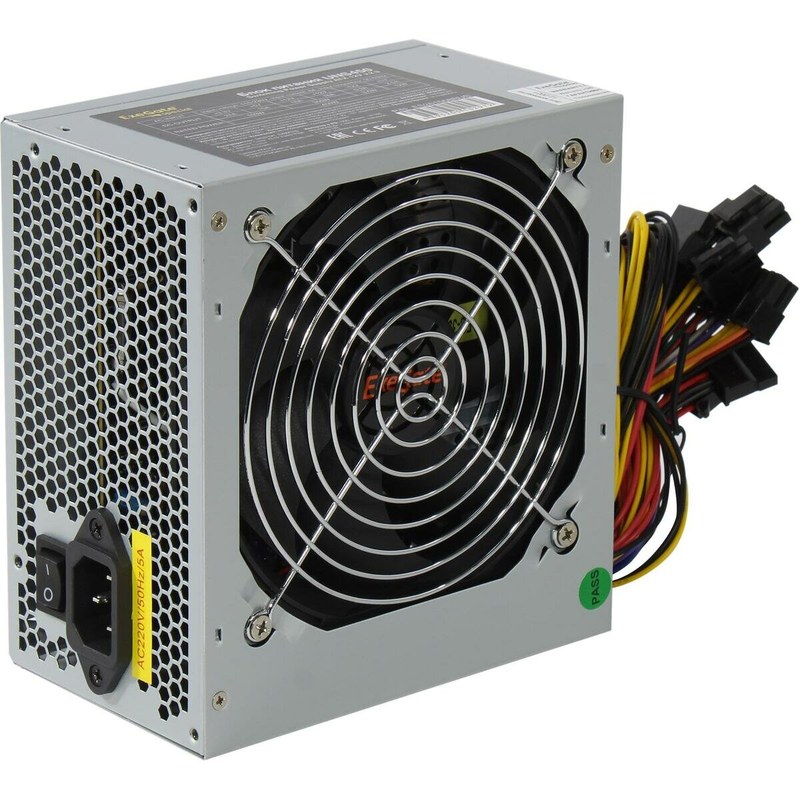

Блок выполнен в металлическом корпусе стандартного размера ATX. Внутри расположены узлы преобразования сетевого напряжения, выпрямления, фильтрации и стабилизации выходных линий. Для охлаждения установлен вентилятор диаметром 120 мм с гидродинамическим подшипником. Заявленный уровень шума составляет 30–35 дБА; фактический уровень зависит от нагрузки, температуры и условий установки. Питание системной платы и внутренних компонентов обеспечивают следующие выходы:

• 24-контактный разъём ATX для материнской платы;
• разъём CPU 4+4 pin для питания процессора;
• один разъём PCI-E 6+2 pin для видеокарты или другой платы расширения;
• три разъёма SATA для накопителей и совместимых устройств;
• два разъёма IDE (Molex) для периферии с соответствующим интерфейсом.

Перед установкой необходимо сверить требования компонентов с набором разъёмов и допустимыми токами. Разъём PCI-E 6+2 pin не следует считать подтверждением совместимости с любой видеокартой: учитываются её энергопотребление и рекомендации производителя.

Принцип работы и защитные функции

При подключении к сети блок преобразует входное переменное напряжение в постоянное, формирует несколько выходных линий и поддерживает параметры, необходимые для работы компьютерных компонентов. После включения компьютера управляющие цепи обеспечивают запуск блока в составе системы; далее выходные линии питают материнскую плату, процессор, накопители и подключённую периферию. В спецификации заявлены защиты от короткого замыкания, повышенного и пониженного напряжения, превышения тока, перегрузки и перегрева. Также указана защита SIP. Эти функции снижают риск повреждения блока и подключённых компонентов при аварийных режимах, однако не заменяют внешнюю защиту электросети и правильный расчёт нагрузки.

Подключение и эксплуатация

UNS450 устанавливают в корпус, поддерживающий стандартный блок ATX, и закрепляют штатными винтами. Перед подключением системной платы и устройств проверяют соответствие разъёмов, надёжность фиксации кабелей и отсутствие препятствий для воздушного потока. Вентилятор и вентиляционные отверстия нельзя перекрывать кабелями или стенками шкафа. Для штатной работы важны следующие условия:

• суммарная потребляемая мощность компонентов не должна превышать 450 Вт;
• нагрузка линий +12 В должна оставаться в пределах общей мощности 350 Вт;
• температура окружающей среды должна находиться в диапазоне от 0 до +40 C;
• корпус необходимо защищать от влаги, проводящей пыли и перегрева;
• подключение и обслуживание выполняют при отключённом сетевом кабеле.

В спецификации также приводится наработка на отказ 100 000 часов. Этот показатель не является гарантированным сроком службы конкретного экземпляра: на фактическую долговечность влияют температура, качество сети, нагрузка и запылённость.

Применение в промышленных системах

В промышленной инфраструктуре блок может питать совместимый компьютер, который выполняет задачи визуализации, диспетчеризации, регистрации данных или запуска прикладного программного обеспечения. Это компьютерный источник питания с выходами, рассчитанными на компоненты системного блока. Он не заменяет промышленный источник на 24 В постоянного тока и не предназначен для непосредственного питания датчиков, контроллеров, исполнительных механизмов или цепей автоматики. При включении компьютера в производственный процесс оценивают режим непрерывной работы, температуру внутри шкафа, вентиляцию и качество сетевого питания. При повышенной запылённости требуется учитывать загрязнение вентилятора и внутренних поверхностей; при температуре выше заявленного диапазона эксплуатация выходит за условия спецификации.

Таким образом, ExeGate UNS450 — ATX-блок питания мощностью до 450 Вт с набором разъёмов для системной платы, процессора, видеокарты и периферийных устройств. Его суммарная мощность по линиям +12 В составляет 350 Вт, поэтому при расчёте системы необходимо учитывать не только номинальные 450 Вт, но и ограничения отдельных выходов. В промышленной среде модель применима как источник питания для совместимых компьютеров и операторских рабочих мест, но не как универсальный источник для цепей промышленной автоматики. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены решения для оснащения производственных объектов и технической инфраструктуры. Поставка оборудования позволяет предприятиям комплектовать проекты необходимыми устройствами и компонентами.
