Источник бесперебойного питания ExeGate PowerExpert TL 1000: особенности и принцип работы

ExeGate PowerExpert TL-1000 — источник бесперебойного питания мощностью 1000 ВА и 1000 Вт, построенный по схеме двойного преобразования. Он обеспечивает подключённую нагрузку стабильным напряжением и поддерживает её работу при исчезновении или значительном ухудшении электроснабжения. Такой ИБП подходит для оборудования, чувствительного к провалам напряжения и перерывам питания: серверов начального уровня, сетевых устройств, рабочих станций, измерительной и другой электронной аппаратуры.

Основные характеристики

PowerExpert TL-1000 рассчитан на однофазные нагрузки, которым требуется непрерывное и предсказуемое электропитание. Мощность 1000 Вт позволяет оценивать нагрузку непосредственно по потреблению оборудования; при этом подключаемые устройства должны укладываться как в предел активной мощности, так и в предел полной мощности ИБП. Основные параметры модели:

• Полная и активная выходная мощность — 1000 ВА и 1000 Вт,
• технология — on-line, двойное преобразование,
• номинальное входное напряжение — 230 В,
• диапазон входного напряжения — 110–300 В при нагрузке 0–50%, 143–300 В при нагрузке 50–75%, 177–276 В при нагрузке 75–100%,
• выходное напряжение — 208, 220, 230 или 240 В, с выбором настройки,
• выходная частота — 50 или 60 Гц,
• форма сигнала на выходе — чистая синусоида,
• время переключения на аккумулятор — 0 мс,
• встроенные батареи — две герметичные необслуживаемые свинцово-кислотные батареи 12 В, 7,2 А·ч,
• выходные разъёмы — две розетки Schuko, обе с резервным питанием,
• габариты — 276 × 145 × 225 мм, масса — около 8,1 кг.

Время автономной работы зависит от мощности подключённой нагрузки. Для этой модели указаны ориентиры около 7,4 минуты при нагрузке 50%, 4,2 минуты при 70% и 2,5 минуты при полной нагрузке. Эти значения помогают оценить запас времени для завершения работы или корректного отключения оборудования, но фактическая продолжительность зависит также от состояния аккумуляторов и условий эксплуатации. exegate.com

Устройство и принцип работы

В основе ИБП лежит цепь двойного преобразования. Входящий переменный ток преобразуется в постоянный, который используется для питания внутренней шины и подзарядки аккумуляторов. Затем инвертор формирует новое переменное напряжение для подключённой аппаратуры. Поскольку нагрузка постоянно питается через инвертор, ИБП не ждёт аварии сети, чтобы переключить выход: при пропадании входного напряжения аккумуляторы начинают поддерживать преобразователь без паузы. Основные узлы устройства выполняют следующие функции:

• выпрямитель преобразует сетевое переменное напряжение в постоянное,
• аккумуляторный блок сохраняет энергию для автономной работы,
• инвертор формирует выходное напряжение с синусоидальной формой,
• система зарядки восстанавливает запас энергии батарей после перебоя,
• автоматическая регулировка напряжения помогает поддерживать работу при изменениях параметров сети,

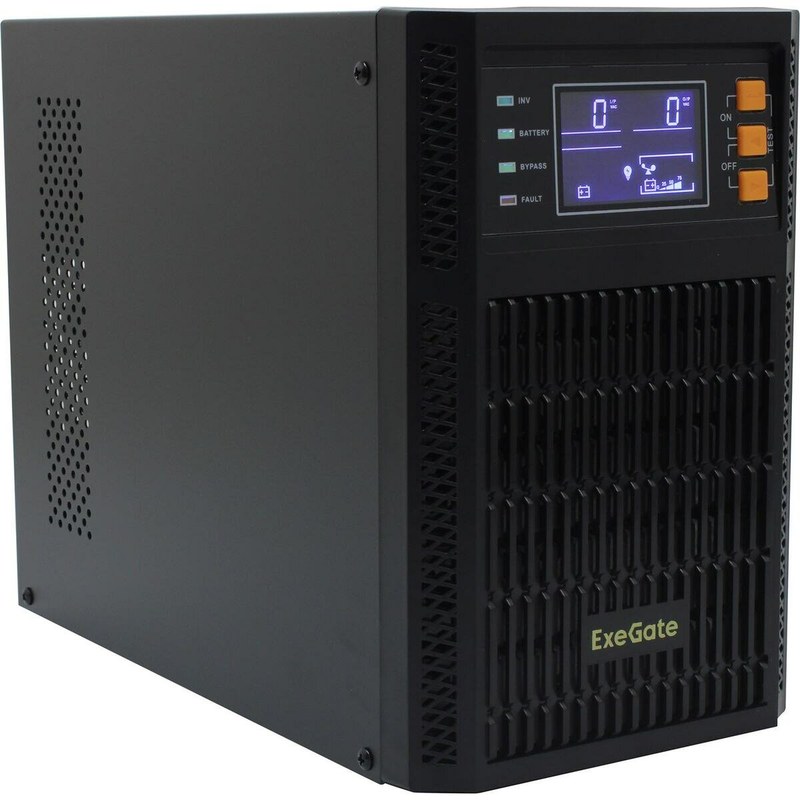

• ЖК-дисплей отображает рабочее состояние ИБП,
• контроллер и защитные цепи отслеживают перегрузку и аварийные режимы.

Коэффициент мощности модели заявлен не ниже 0,99. В штатном режиме эффективность составляет более 96%, в режиме работы от батарей — более 89%. Защита отключает устройство при длительной перегрузке; допустимое время зависит от величины превышения нагрузки и от режима питания. Поэтому номинальную мощность не следует рассматривать как запас для продолжительной работы выше 1000 Вт. exegate.ru

Режимы и управление

В нормальном режиме ИБП преобразует энергию сети и питает нагрузку через инвертор. При отклонениях входного напряжения устройство продолжает выдавать параметры, заданные для выхода; при пропадании сети задействуется аккумуляторный блок. При восстановлении электроснабжения нагрузка снова питается от сети, а батареи заряжаются. ЖК-дисплей упрощает контроль состояния без подключения к компьютеру. USB и RS-232 позволяют передавать сведения о работе ИБП и использовать программное завершение работы совместимого оборудования. Для удалённого мониторинга в полном названии модели также указана поддержка SNMP; её применение зависит от наличия и конфигурации соответствующего сетевого модуля. Выходное напряжение можно установить на одно из предусмотренных значений — 208, 220, 230 или 240 В. Такое изменение следует выполнять с учётом требований подключённых устройств. Установка выходного параметра не расширяет допустимые пределы питания самой нагрузки.

Подключение и эксплуатация

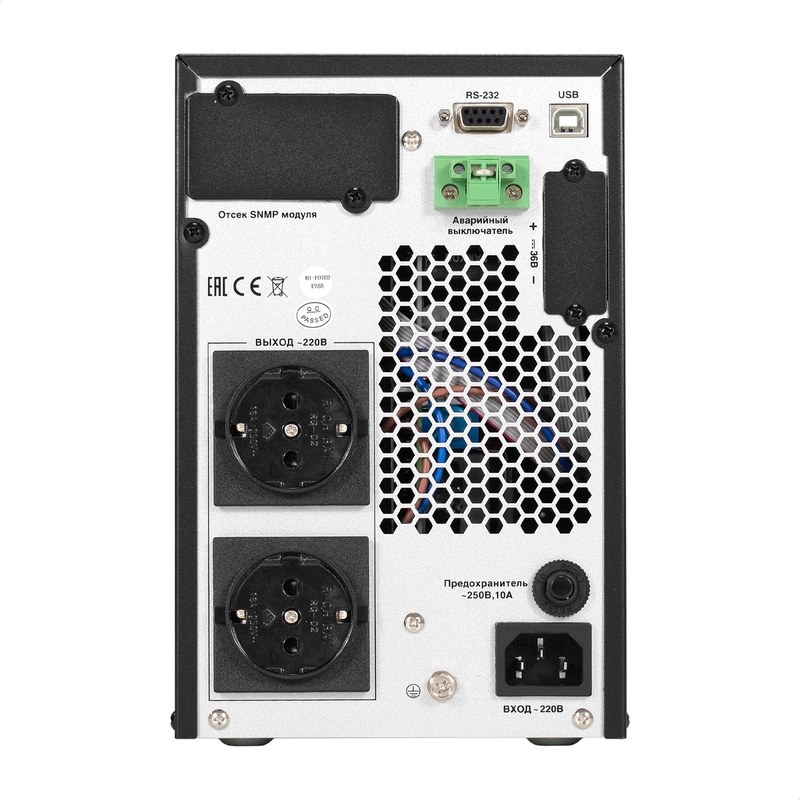

TL-1000 выполнен в напольном корпусе и предназначен для вертикального размещения. Вход подключается к однофазной сети, а оборудование — к двум розеткам Schuko. Перед включением необходимо проверить суммарное потребление нагрузки, надёжность защитного заземления и отсутствие повреждений кабелей. Вокруг корпуса следует оставить пространство для вентиляции, поскольку отвод тепла влияет на стабильность работы силовых компонентов. Рабочая температура модели составляет от 0 до 40 C, степень защиты корпуса — IP20. Устройство рассчитано на сухие помещения без конденсации влаги. Во время эксплуатации важно не перекрывать вентиляционные отверстия, не размещать ИБП рядом с источниками тепла и периодически проверять состояние аккумуляторов. Свинцово-кислотные батареи имеют ограниченный срок службы; с возрастом их ёмкость уменьшается, поэтому автономное время постепенно сокращается. При выборе нагрузки нужно учитывать пусковые токи электродвигателей и других устройств с импульсным потреблением. Несмотря на чистую синусоиду и способность питать некоторые нагрузки с электроприводами, резкий пусковой ток может вызвать перегрузку. Для непрерывной работы чувствительной электроники желательно оставлять запас мощности, а не загружать ИБП постоянно до номинального предела.

Практическое применение

ExeGate PowerExpert TL-1000 применяют там, где кратковременный перебой способен привести к потере данных, остановке контроля или нарушению работы оборудования. К таким задачам относятся резервирование серверов и сетевой инфраструктуры, поддержание рабочих мест операторов, защита измерительных приборов и обеспечение корректного отключения электронных систем. Компактный корпус и две резервируемые розетки делают устройство удобным для небольших установок. Модель не заменяет промышленный источник высокой мощности, но может обеспечить локальную защиту отдельной группы маломощных потребителей. При расчёте автономности учитываются фактическая нагрузка, её характер и состояние батарей.

Таким образом, ExeGate PowerExpert TL-1000 сочетает двойное преобразование, чистую синусоиду на выходе, встроенные аккумуляторы и интерфейсы мониторинга. Нулевая задержка при переходе на батареи помогает поддерживать непрерывное питание подключённой электроники, а диапазон входного напряжения снижает влияние нестабильной сети. При соблюдении пределов мощности, вентиляционных требований и условий эксплуатации модель может использоваться для защиты серверных, сетевых и измерительных систем. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены устройства для электропитания и защиты оборудования, включая источники бесперебойного питания. «Олниса» обеспечивает поставки оборудования для предприятий и организаций различных отраслей.
