Блок питания ExeGate 500NPX: надёжное электропитание для компьютерных систем
ExeGate 500NPX — внутренний блок питания формата ATX, предназначенный для настольных компьютеров и совместимых вычислительных систем. Он преобразует переменное напряжение сети в стабилизированные линии постоянного напряжения, необходимые материнской плате, процессору, накопителям и другим компонентам. В промышленной среде такой источник может применяться в рабочих станциях, сервисных компьютерах и вычислительных узлах, если их суммарная нагрузка соответствует возможностям блока. Модель рассчитана на мощность до 500 Вт. Это не универсальный источник для прямого питания датчиков, исполнительных механизмов или другого промышленного оборудования: его выходы и разъёмы предназначены для компьютерных компонентов.
Технические характеристики
Блок питания распределяет энергию между несколькими выходными линиями. При оценке совместимости важно учитывать не только заявленные 500 Вт, но и ограничения отдельных линий: процессор и видеокарта в основном используют напряжение 12 В, тогда как материнская плата и периферийные устройства задействуют также линии 3,3 и 5 В. Основные параметры ExeGate 500NPX:
- Максимальная выходная мощность — 500 Вт,
- форм-фактор — ATX, версия ATX 12V 2.3,
- входное напряжение — 115–230 В переменного тока,
- максимальный входной ток — 8 А,
- диапазон входной частоты — 47–63 Гц,
- максимальный ток линии +3,3 В — 26 А,
- максимальный ток линии +5 В — 15 А,
- максимальный ток линий +12 В — 18 и 17 А; их суммарная мощность ограничена значением 370 Вт,
- совместная мощность линий +3,3 и +5 В — до 130 Вт,
- эффективность, указанная в каталоге модели, — 76%,
- габариты — 150 × 86 × 140 мм,
- рабочая температура — от 0 до +40 C,
- допустимая относительная влажность — 20–90%.
Значение 500 Вт характеризует предельную суммарную выходную мощность, а не мощность, доступную на каждом разъёме отдельно. Поэтому при модернизации компьютера следует учитывать энергопотребление всех компонентов и допустимую нагрузку линий. Каталожное значение эффективности 76% также не следует трактовать как постоянный КПД при любых режимах: фактическая эффективность зависит от уровня нагрузки и условий работы.
Конструкция и подключение

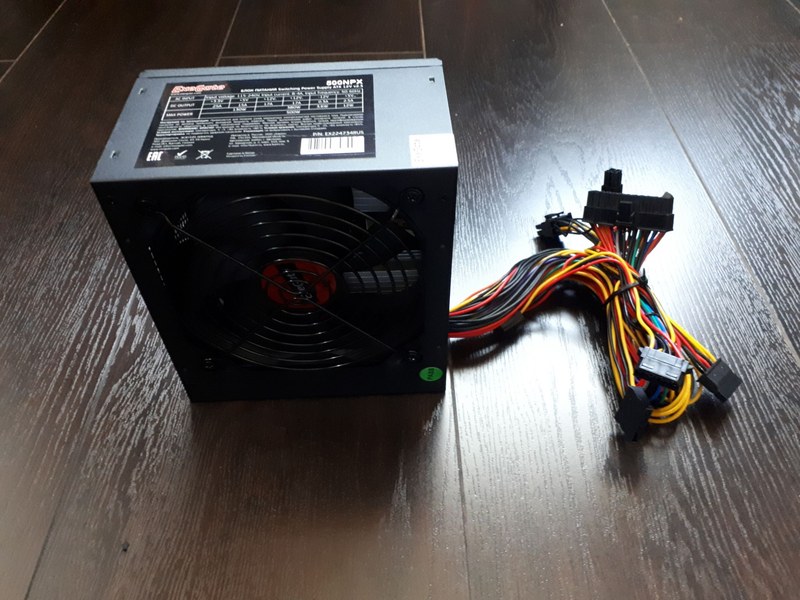

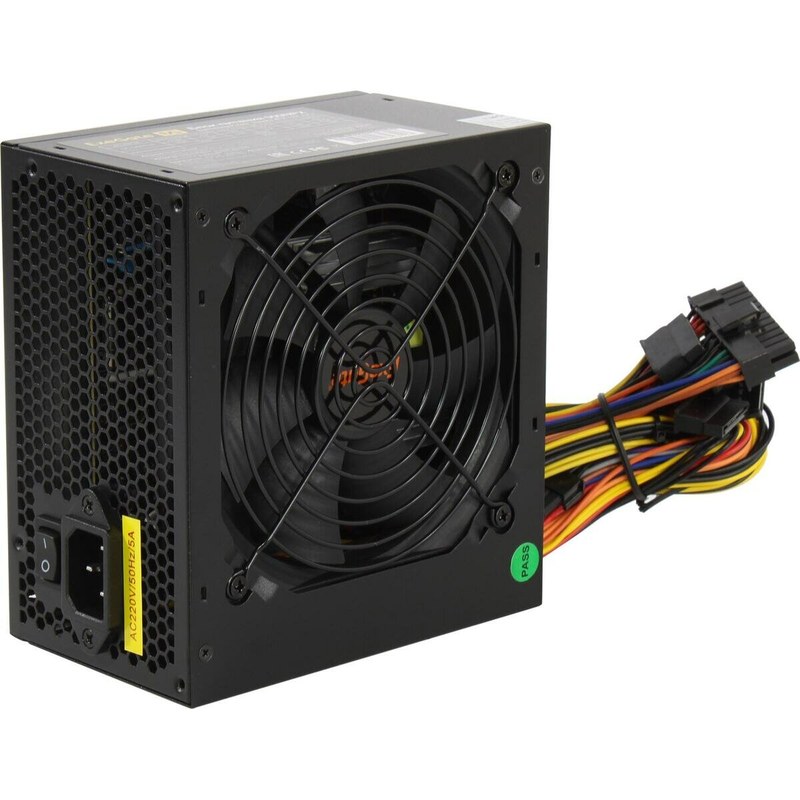

В корпусе ATX размещены преобразовательная электроника, проводной жгут с разъёмами и вентилятор диаметром 120 мм. Воздушный поток отводит тепло от силовых элементов и внутренних компонентов. Корпус размером 150 × 86 × 140 мм устанавливается в совместимый отсек компьютерного корпуса; перед монтажом проверяют свободное пространство и направление воздушного потока. Для подключения предусмотрены разъёмы:
- 20+4-контактный ATX для подачи питания на материнскую плату,
- 4+4-контактный CPU для питания процессорного узла,
- три разъёма SATA для накопителей и совместимой периферии,
- два разъёма Molex,
- один разъём для дисковода,
- один 6-контактный PCI-E для видеокарты или другого совместимого компонента.
Перед подключением проверяют требуемые типы разъёмов и токовую нагрузку компонентов. Наличие разъёма не означает, что блок подходит для любой видеокарты: её энергопотребление и требования к дополнительному питанию должны укладываться в общий бюджет мощности.
Принцип работы и эксплуатация
При подаче сетевого напряжения блок преобразует его в постоянные выходные напряжения. Линии распределяются между разъёмами согласно назначению: ATX и CPU обслуживают материнскую плату и процессор, SATA и Molex — периферийные устройства, PCI-E — совместимое графическое оборудование. Суммарная нагрузка всех потребителей не должна превышать возможностей источника. В спецификации модели указано отсутствие корректора коэффициента мощности PFC. Поэтому при оценке энергопотребления системы нельзя считать, что 500 Вт выходной мощности равны потреблению из сети: часть энергии рассеивается в виде тепла, а фактические показатели зависят от нагрузки. Модель оснащена защитой от перегрузки, повышенного напряжения, короткого замыкания и перегрева. Такие средства защиты снижают риск повреждения компонентов при нештатном режиме, но не заменяют корректный расчёт нагрузки и исправную электросеть. Для устойчивой работы необходимы вентиляционные зазоры и отсутствие пыли, мешающей охлаждению. Блок следует устанавливать в сухом месте при температуре в пределах указанного диапазона. Не допускаются перекрытие вентиляционных отверстий и эксплуатация с повреждёнными кабелями или разъёмами.
Области применения
ExeGate 500NPX подходит для настольных компьютеров и ряда рабочих станций умеренной мощности, в том числе используемых в офисах, лабораториях и на производственных участках. В промышленной автоматизации его можно применять как часть компьютерного узла — например, для питания ПК с прикладным программным обеспечением, если характеристики системы соответствуют параметрам блока. Устройство не предназначено для непосредственного подключения промышленной автоматики через клеммные выходы: у него нет описанных здесь промышленных интерфейсов питания, а подключение выполняется через компьютерные разъёмы. При выборе для вычислительного узла следует проверить общую нагрузку, требования процессора и видеокарты, количество периферийных устройств и соответствие разъёмов. Условия эксплуатации также должны оставаться в пределах температуры и влажности, указанных для модели.
Таким образом, ExeGate 500NPX — блок питания ATX мощностью до 500 Вт с раздельными линиями напряжения, набором основных компьютерных разъёмов и защитой от распространённых электрических неисправностей. Его применение в промышленной сфере связано прежде всего с питанием совместимых компьютеров и рабочих станций; пригодность для конкретной системы определяется суммарной нагрузкой и ограничениями отдельных линий. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В её ассортименте представлены решения для оснащения предприятий и производственных объектов. Поставка ExeGate 500NPX позволяет включить компьютерный блок питания в состав совместимой вычислительной системы.
