Блок питания ExeGate 600PPH — сочетание производительности, надежности и энергоэффективности

ExeGate 600PPH — блок питания форм-фактора ATX, предназначенный для преобразования сетевого переменного напряжения в постоянные напряжения, необходимые компонентам компьютера. Мощность до 600 Вт позволяет использовать его в рабочих станциях, офисных компьютерах и вычислительных узлах промышленного назначения. В таких системах блок питает материнскую плату, процессор, накопители, платы расширения и другие узлы. В промышленной среде ExeGate 600PPH может применяться в составе компьютеров для визуализации процессов, сбора данных и работы с прикладным программным обеспечением.

Технические характеристики

Блок рассчитан на работу от однофазной сети и распределяет мощность по выходным линиям с разными номинальными напряжениями. Основная нагрузка современных вычислительных устройств приходится на линию +12 В, которая питает процессор, видеокарту и ряд других узлов. Основные характеристики ExeGate 600PPH:

• форм-фактор — ATX 12V версии 2.4,
• максимальная выходная мощность — 600 Вт,
• диапазон входного напряжения — 115–253 В,
• частота сети — 47–63 Гц,
• максимальный входной ток — 8 А,
• максимальная мощность линии +12 В — 528 Вт при токе до 44 А,
• суммарная мощность линий +3,3 и +5 В — до 120 Вт,
• максимальный ток линии +3,3 В — 21 А, линии +5 В — 20 А,
• линия дежурного питания +5VSB рассчитана на ток до 2 А,
• максимальный КПД — до 89%, сертификат энергоэффективности — 80 PLUS Bronze,
• габариты корпуса — 150 × 86 × 140 мм,
• заявленное среднее время наработки на отказ — 100 000 часов,
• допустимая рабочая температура — от 0 до +40 C.

Для оценки допустимой нагрузки важна не только суммарная мощность, но и распределение нагрузки по линиям. Например, линия +12 В обеспечивает до 528 Вт, тогда как линии +3,3 и +5 В совместно ограничены мощностью 120 Вт. При комплектации вычислительного узла учитываются требования всех потребителей и запас мощности; номинал 600 Вт сам по себе не означает, что каждая линия способна отдавать эту мощность независимо.

Конструкция и основные компоненты

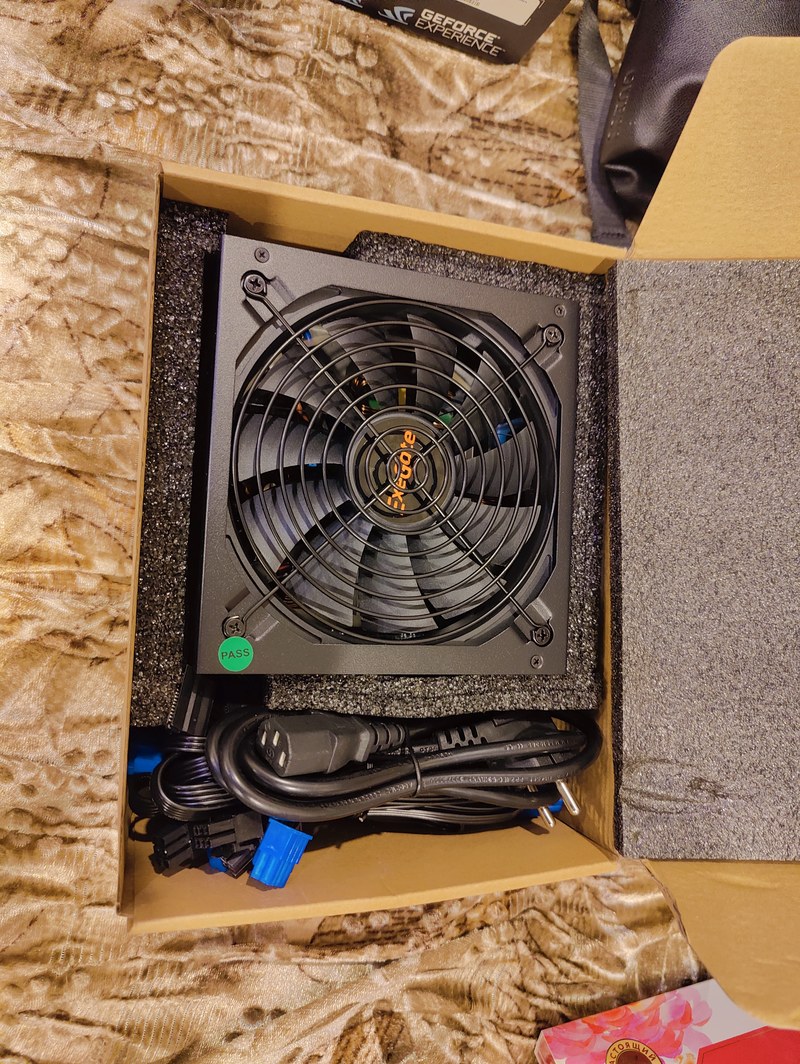

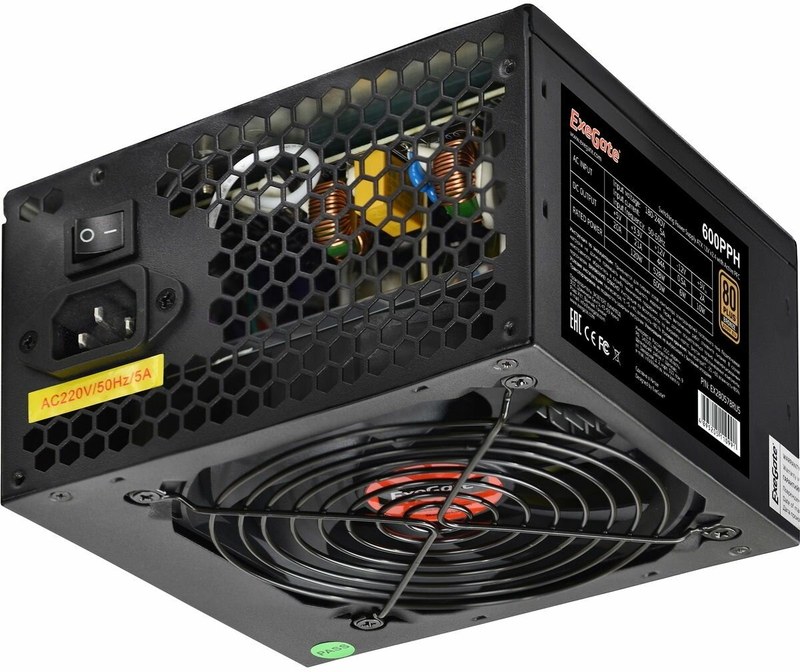

Внутри корпуса размещены преобразовательная схема, элементы фильтрации, система охлаждения и кабельные выходы. Электронный узел преобразует входное напряжение в несколько стабилизированных линий постоянного тока, а фильтрующие компоненты уменьшают пульсации и помехи, возникающие при переключении силовых ключей. В конструкции предусмотрены:

• форм-фактор ATX для установки в совместимый компьютерный корпус,
• активная коррекция коэффициента мощности (APFC),
• преобразовательная схема Dual Forward,
• несъёмные плоские кабели для подключения компонентов системы,
• вентилятор диаметром 120 мм с гидродинамическим подшипником,
• управление скоростью вентилятора по температуре,
• защитные функции от короткого замыкания, превышения и понижения напряжения, перегрузки по току и мощности, перегрева и импульсных помех,
• разъёмы для материнской платы, процессора, видеокарты, накопителей SATA и периферийных устройств с интерфейсом Molex.

Точное количество разъёмов следует сверять с исполнением конкретной поставки. У модели указаны один 24-контактный разъём ATX, два разъёма CPU 4+4 pin, четыре PCI-E 6+2 pin, шесть SATA и три Molex. Плоская форма кабелей облегчает прокладку внутри корпуса и помогает организовать воздушный поток, однако фиксированное подключение означает, что неиспользуемые кабели остаются внутри корпуса.

Принципы и режимы работы

После подачи сетевого напряжения входной узел ограничивает помехи, а APFC корректирует форму потребляемого тока. Затем импульсный преобразователь формирует постоянные выходные линии. Контролирующая электроника поддерживает их параметры в допустимых пределах и отключает или ограничивает работу при аварийной нагрузке. Линия +5VSB обеспечивает дежурное питание, когда компьютер подключён к сети, но основная часть системы выключена. По команде материнской платы запускается основной преобразователь, после чего формируются рабочие напряжения для узлов компьютера. Если параметры выходят за безопасные пределы, защитные схемы снижают риск повреждения подключённых компонентов. Нагрузка блока меняется в зависимости от конфигурации и выполняемой задачи. При офисной работе потребление обычно ниже, чем при одновременной высокой нагрузке на процессор, видеокарту и накопители. Максимальный КПД до 89% означает, что часть потребляемой электроэнергии неизбежно преобразуется в тепло; поэтому блоку требуется свободный приток воздуха. Фактический КПД зависит от уровня нагрузки и условий эксплуатации.

Монтаж и эксплуатация

ExeGate 600PPH устанавливается в предусмотренное корпусом ATX-посадочное место. Перед подключением проверяют совместимость разъёмов с материнской платой, процессором и дополнительными платами, а также соответствие нагрузки выходным линиям. Разъёмы подключают без усилия и только в предназначенные для них гнёзда. Во время эксплуатации необходимо обеспечить свободный доступ воздуха к вентиляционной решётке и не перекрывать путь охлаждающего потока кабелями или соседними устройствами. Корпус и вентилятор периодически очищают от пыли после отключения оборудования от сети. Работа при повышенной температуре, в условиях конденсации влаги или сильного загрязнения не соответствует указанному диапазону эксплуатации и может сократить ресурс компонентов. Применение в промышленной системе требует учитывать характер сети и режим оборудования. Блок подходит для питания компьютерной части установки, если его мощность и выходные линии соответствуют нагрузке. Для прямого питания промышленных датчиков, реле, клапанов и других устройств на 24 В он не предназначен: необходим отдельный источник с соответствующим выходным напряжением и подходящим исполнением.

Области применения

В производственных системах ExeGate 600PPH может использоваться в составе компьютера оператора, станции визуализации, узла регистрации параметров или вычислительного модуля. Он обеспечивает питание цифровых компонентов и периферии через стандартные разъёмы ATX. Возможность работы при входном напряжении 115–253 В расширяет допустимый диапазон сетевых условий, а защита от перегрузок и короткого замыкания снижает вероятность повреждения подключённой компьютерной аппаратуры. Ключевое ограничение модели связано с её назначением: это внутренний блок компьютерного формата, устанавливаемый в корпус. Он не рассчитан на автономный промышленный монтаж вне такого корпуса и не заменяет специализированные источники питания для систем автоматики. При построении рабочего места или вычислительного узла также учитываются температура внутри корпуса, вентиляция и пиковая потребляемая мощность компонентов.

Таким образом, ExeGate 600PPH преобразует сетевое напряжение в несколько выходных линий постоянного тока и обеспечивает до 600 Вт мощности для совместимой компьютерной системы. Параметры линии +12 В, активная коррекция коэффициента мощности, температурное управление 120-миллиметровым вентилятором и набор защит делают его функциональным компонентом вычислительных узлов, применяемых в промышленной автоматизации и производственной инфраструктуре. Компания «Олниса» выступает поставщиком промышленного оборудования на территории России и стран СНГ. В ассортименте компании представлены решения для оснащения производственных объектов и технических систем.
