Контроллер ExeGate EXE-342 — эффективное расширение возможностей подключения USB-устройств
ExeGate EXE-342 — плата расширения USB 3.0 для настольного компьютера или промышленного ПК. Она добавляет два внешних порта USB Type-A и позволяет вывести на переднюю панель корпуса ещё два порта через внутренний 19-контактный разъём. Устройство применяют, когда штатных USB-разъёмов не хватает для подключения периферии, измерительных приборов и других совместимых устройств. Это интерфейсный контроллер, а не программируемый логический контроллер: он не управляет технологическим процессом самостоятельно. Его задача — обеспечить дополнительные USB-подключения и обмен данными между компьютером и периферийным оборудованием.
Технические характеристики
EXE-342 устанавливается в слот PCI Express и расширяет возможности компьютера без замены материнской платы. Контроллер подходит для систем, где к одному рабочему месту нужно подключить несколько внешних устройств или вывести дополнительные разъёмы на корпус. Основные параметры модели:
- тип интерфейса — USB 3.0,
- чипсет — VIA Labs VL805,
- интерфейс подключения к компьютеру — PCI Express x1 версии 2.0,
- внешние разъёмы — два USB 3.0 Type-A,
- внутренний разъём — один 19-контактный коннектор для подключения двух портов USB 3.0,
- максимальная заявленная скорость передачи данных — до 5 Гбит/с,
- дополнительное питание — через разъём Molex,
- поддерживаемые системы — Windows 10 и 11, Windows Server 2016, 2019 и 2022, Linux,
- масса платы — около 56 г,
- в комплект входит низкопрофильная планка.
Значение «до 5 Гбит/с» обозначает предельную скорость стандарта USB 3.0, а не гарантированную пропускную способность при любой конфигурации. Фактический обмен зависит от подключённого устройства, кабеля, драйверов и нагрузки на интерфейс. Поскольку порты используют общий контроллер и подключены к компьютеру через PCI-E x1, одновременная работа нескольких устройств может ограничивать скорость каждого из них.
Конструкция и компоненты

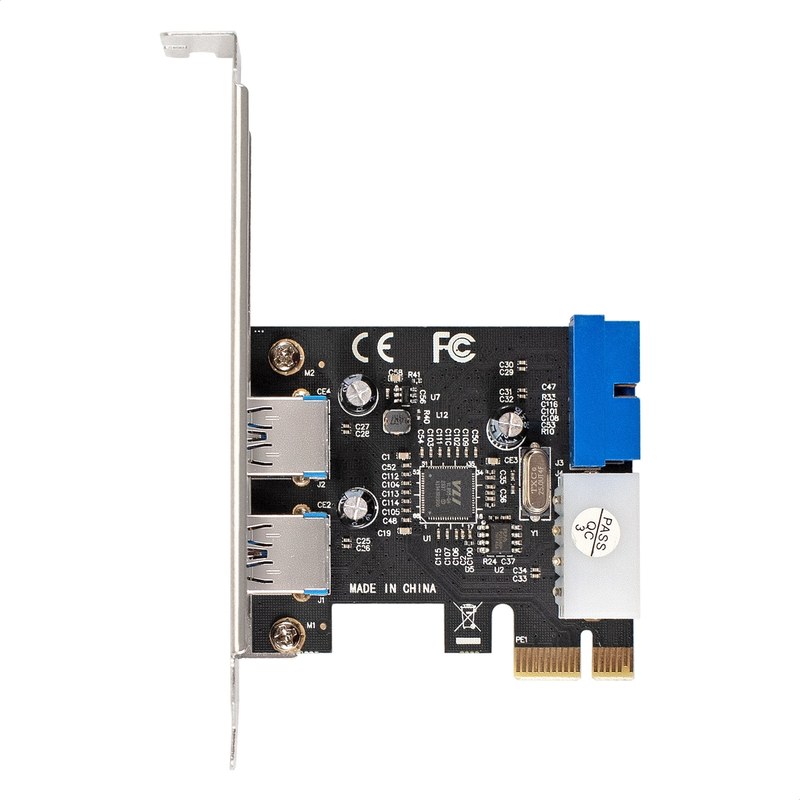

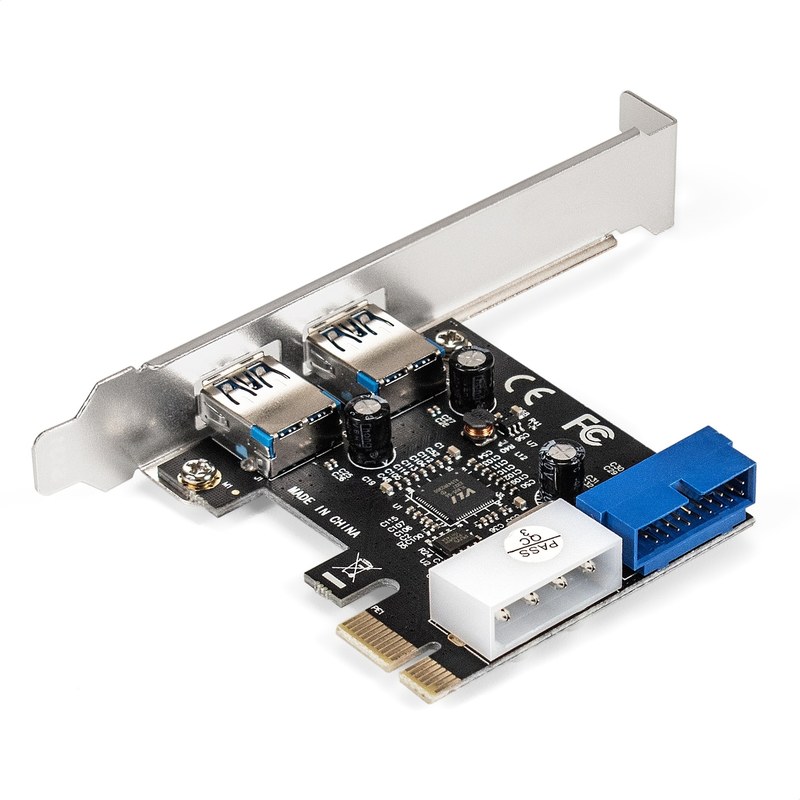

Плата выполнена в виде компактного адаптера для установки внутри системного блока. На её задней планке расположены два внешних разъёма Type-A, а на плате предусмотрен внутренний 19-контактный разъём для подключения портов на передней панели корпуса. Ключевые элементы устройства выполняют следующие функции:
- чипсет VL805 управляет обменом данными по USB и взаимодействием с компьютером,
- интерфейс PCI-E x1 передаёт данные между контроллером и материнской платой,
- внешние разъёмы Type-A служат для подключения кабелей и периферийных устройств,
- 19-контактный разъём позволяет подключить кабель от двух USB 3.0 портов корпуса,
- разъём Molex подаёт дополнительное питание на плату,
- сменная низкопрофильная планка позволяет установить контроллер в корпус с уменьшенной высотой слотов.
Дополнительное питание важно при подключении USB-устройств, которым требуется более стабильное энергоснабжение. Допустимую нагрузку на порты следует проверять по документации устройства и материнской платы: EXE-342 не заменяет отдельный источник питания для оборудования с высоким энергопотреблением.
Принцип работы
После установки в слот PCI-E и подключения питания контроллер распознаётся операционной системой как дополнительный USB-интерфейс. Устройства, подключённые к портам платы, обмениваются данными с компьютером через чипсет VL805 и системную шину. Последовательность работы выглядит следующим образом:
- компьютер обнаруживает контроллер при запуске или после установки драйвера,
- операционная система активирует USB-интерфейс,
- подключённое устройство проходит распознавание и получает доступ к обмену данными,
- контроллер передаёт данные через PCI-E x1 в систему,
- при отключении периферии соответствующий порт освобождается для следующего подключения.
Внешние и внутренние порты можно использовать для разных устройств одновременно. При этом общая пропускная способность зависит от возможностей USB-контроллера, шины PCI-E и подключённой периферии.
Установка и эксплуатация
Перед монтажом компьютер отключают от электросети. Плату устанавливают в свободный слот PCI-E x1 и закрепляют планкой корпуса. Если используется внутренний разъём, к нему подключают кабель передних портов, соблюдая ориентацию коннектора. Разъём Molex соединяют с кабелем питания блока питания компьютера. Низкопрофильную планку используют в корпусах, рассчитанных на карты малой высоты. До установки необходимо убедиться, что внутри корпуса достаточно места, а выбранный слот PCI-E свободен и не перекрыт другими компонентами. В эксплуатации учитывают несколько практических условий:
- контроллер устанавливается только в компьютер с совместимым слотом PCI-E,
- кабель передней панели должен соответствовать USB 3.0 и 19-контактному разъёму,
- перед подключением оборудования проверяют его требования к питанию и пропускной способности,
- драйверы и совместимость операционной системы проверяют для конкретной конфигурации компьютера,
- при нестабильной работе сначала проверяют фиксацию платы, подключение Molex и состояние кабелей.
Таким образом, ExeGate EXE-342 расширяет компьютер четырьмя портами USB 3.0: двумя внешними и двумя доступными через внутренний разъём. Интерфейс PCI-E x1 версии 2.0, чипсет VL805 и дополнительное питание Molex позволяют использовать плату для подключения периферии и совместимых приборов в рабочих и промышленных компьютерных системах. При проектировании подключения учитывают общую пропускную способность шины, требования устройств к питанию и совместимость корпуса. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлено оборудование для производственных предприятий, технологических систем и оснащения рабочих мест. Деятельность «Олниса» в рамках данного предложения связана с поставками промышленного оборудования.
