Газовый регулятор DUNGS FRS 5100 — стабильность давления при изменении расхода газа

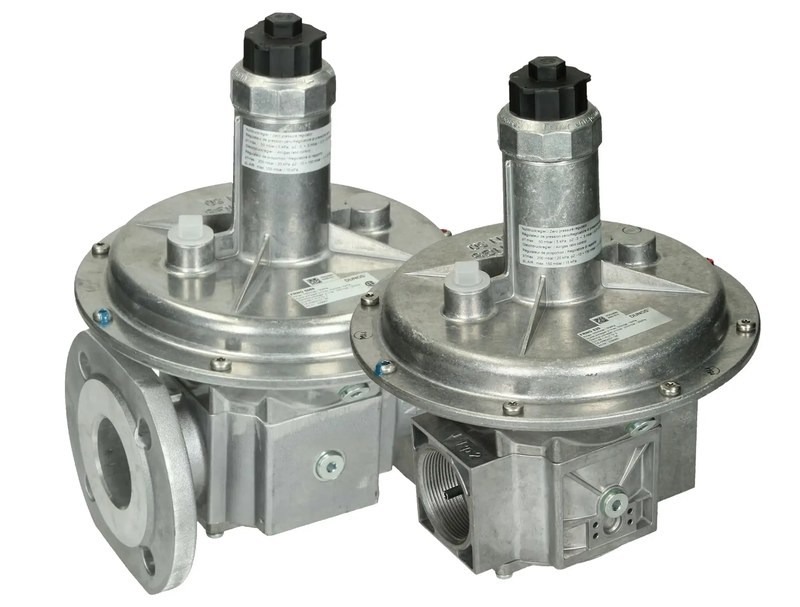

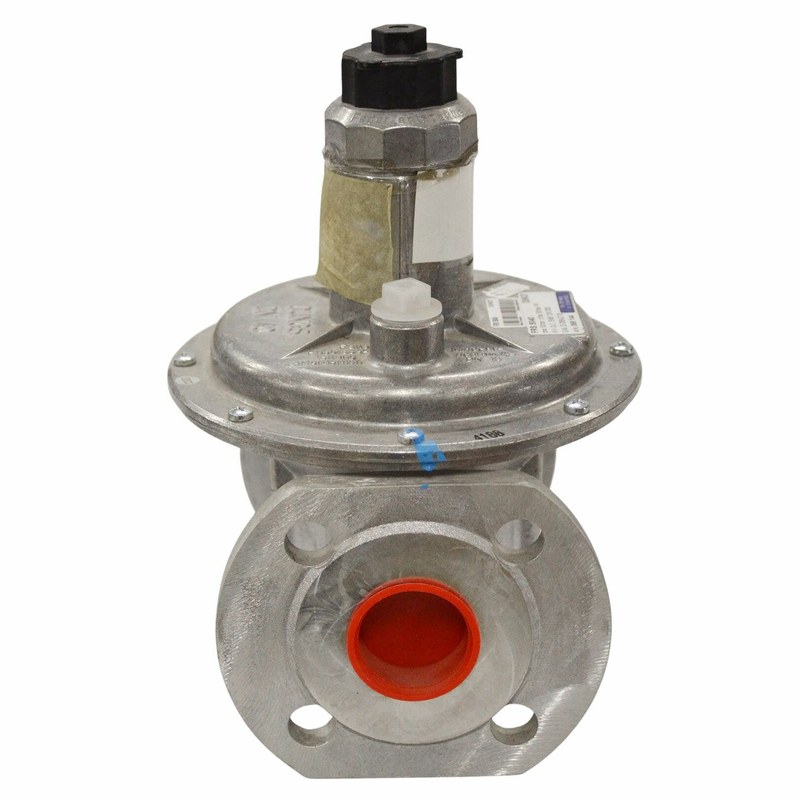

DUNGS FRS 5100 — пружинный регулятор давления газа фланцевого исполнения с номинальным диаметром DN 100. Он предназначен для снижения и поддержания заданного давления на выходе газовой линии. Устройство используют в составе газовых рамп, промышленных горелок и других установок, где стабильность подачи топлива влияет на работу оборудования и ход технологического процесса. Модель оснащена внутренним импульсным каналом, который передаёт регулятору информацию о выходном давлении.

Основные параметры

Регулятор компенсирует изменения давления на входе и расхода газа, поддерживая установленное выходное значение в пределах, предусмотренных выбранной пружиной и условиями эксплуатации. FRS 5100 относится к фланцевым моделям серии FRS: число «100» обозначает номинальный диаметр DN 100, а не предел давления или пропускную способность. К основным параметрам модели и серии относятся:

• номинальный диаметр присоединения — DN 100,
• тип соединения — фланцевое,
• максимальное рабочее давление для серии FRS — до 500 мбар, или 50 кПа,
• диапазон настройки выходного давления серии — 0,25–20 кПа; фактическое значение зависит от установленной пружины и исполнения,
• температура окружающей среды для сертифицированного исполнения — от −15 до +70 C,
• рабочее положение — с куполом пружины от вертикального до горизонтального,
• импульс давления — внутренний,
• масса, пропускная способность и допустимый перепад давления определяются конкретной конфигурацией и режимом установки.

Максимальное давление 500 мбар относится к допустимому рабочему пределу серии, а не к требуемому давлению на выходе. Настраиваемое выходное давление значительно ниже и задаётся пружиной. При проектировании также учитывают характеристики горелки и газовой линии: одного обозначения DN 100 недостаточно, чтобы оценить расход в конкретной системе. Серия FRS рассчитана на газы первой, второй и третьей газовых групп. Для исполнения и условий конкретного объекта необходимо сверять допустимую среду и параметры с документацией соответствующего изделия. Сертификационные данные для FRS 5100 указывают класс A и группу 2 по EN 88-1, диапазон входного давления 5–500 мбар и диапазон выходного давления 2,5–240 мбар. Последний показатель приведён в сертификате; фактическая настройка зависит от исполнения и пружины.

Конструкция регулятора

Работу устройства обеспечивают корпус с фланцами, регулирующий клапанный узел, мембранный механизм и пружина, задающая требуемое выходное давление. Конструкция рассчитана на установку в трубопровод большого диаметра и на непрерывное регулирование подачи газа. Основные элементы регулятора выполняют следующие функции:

• корпус образует проточную часть и соединяется с трубопроводом через фланцы DN 100,
• клапанный узел изменяет проходное сечение в зависимости от положения мембранного механизма,
• рабочая мембрана воспринимает изменение выходного давления и передаёт усилие на регулирующий механизм,
• пружина формирует заданное усилие и задаёт целевой уровень давления,
• внутренний импульсный канал передаёт давление после регулятора к чувствительной части,
• предохранительная мембрана служит дополнительным барьером при повреждении основной мембраны,
• контрольные отводы позволяют подключать средства измерения давления при проверке системы.

Силовое равновесие между пружиной и давлением на мембрану определяет положение клапана. Благодаря балансировке регулятор компенсирует влияние изменения входного давления на выходной параметр. Для серии также предусмотрено исполнение FRS 5100 VIBR с виброизолирующей конструкцией; обозначение VIBR указывает на отдельный вариант изделия.

Принцип действия и настройка

При запуске газа давление на выходе через внутренний импульсный канал воздействует на мембрану. Пружина стремится открыть регулирующий клапан, а давление на мембране — изменить его положение так, чтобы восстановить равновесие. Если расход газа увеличивается и выходное давление падает, клапан открывается сильнее. При снижении расхода давление возрастает, и проходное сечение уменьшается. Так регулятор поддерживает установленный режим без электрического привода. Уровень выходного давления задаётся пружиной подходящего диапазона. Настройку выполняют по показаниям средств измерения и процедуре, установленной производителем для конкретного исполнения. При изменении пружины меняется доступный диапазон регулирования; поэтому положение регулировочного механизма само по себе не заменяет проверки давления в рабочем режиме. Для оценки динамики регулятора важны расход, входное давление, выбранная пружина и объём трубопровода после устройства. При закрытии расположенного ниже по потоку запорного клапана возможен кратковременный рост давления — явление, называемое давлением запирания. Его значение зависит от параметров установки и не сводится к одному постоянному проценту для всех режимов.

Монтаж и эксплуатация

Фланцевое соединение DN 100 позволяет включать FRS 5100 в трубопровод соответствующего размера. Перед монтажом проверяют направление потока по стрелке на корпусе, состояние фланцев и соответствие присоединительных размеров. Трубопровод должен быть очищен от загрязнений, способных попасть в клапанный узел и нарушить регулирование. При установке учитывают следующие требования:

• направление движения газа должно совпадать со стрелкой на корпусе,
• купол пружины размещают вертикально или горизонтально в пределах допустимого положения,
• регулятор закрепляют без перекоса и нагрузки от несоосных труб,
• импульсный канал и вентиляционное отверстие не должны быть перекрыты,
• контрольные точки используют для измерения давления при испытаниях,
• герметичность фланцев и работу регулятора проверяют после монтажа и при периодическом техническом контроле.

Регулятор не заменяет фильтр, запорную арматуру, предохранительный отсечной клапан или систему контроля пламени. Состав газовой рампы определяют требования установки и применимых норм. При эксплуатации учитывают допустимый диапазон давления, температуру, свойства газа и требования к отводу из вентиляционного канала. Работы на газовой линии проводят с соблюдением правил безопасности и инструкций производителя.

Применение компонента

DN 100 делает FRS 5100 подходящим для газовых линий с существенным расходом, когда трубопровод меньшего диаметра может создавать нежелательный перепад давления. Регулятор применяют в промышленных и коммерческих системах газоснабжения, в том числе перед горелочными устройствами. В таких схемах он поддерживает давление, необходимое для устойчивой подачи топлива к последующим элементам газовой рампы. Пружинный механизм не требует внешнего электропитания для основной функции регулирования. Это упрощает включение устройства в автономные участки газовой системы. Фланцевый монтаж облегчает установку в трубопроводы большого диаметра, а внутренний импульсный канал позволяет контролировать выходное давление без отдельной внешней импульсной линии в стандартном исполнении. Практический результат зависит не только от модели, но и от корректного расчёта расхода и перепада давления. Регулятор должен работать в пределах характеристик выбранной пружины и сохранять достаточный запас давления для оборудования ниже по потоку. Необходимо также учитывать поведение системы при малом расходе и после закрытия запорной арматуры.

Таким образом, DUNGS FRS 5100 — мембранно-пружинный регулятор с фланцевым присоединением DN 100, предназначенный для поддержания заданного давления газа в трубопроводе. Внутренний импульсный канал, сменные пружинные диапазоны и балансированная конструкция позволяют применять его в промышленных газовых системах с различными режимами потребления. Надёжность работы определяется соответствием параметров регулятора условиям объекта, правильным монтажом и регулярной проверкой герметичности и регулирования. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте представлены решения для производственных, энергетических и инженерных объектов. DUNGS FRS 5100 доступен для заказа в рамках поставок оборудования для газовых систем.
