Газовый клапан DUNGS DMV-D 5080/11: надежность в каждой детали

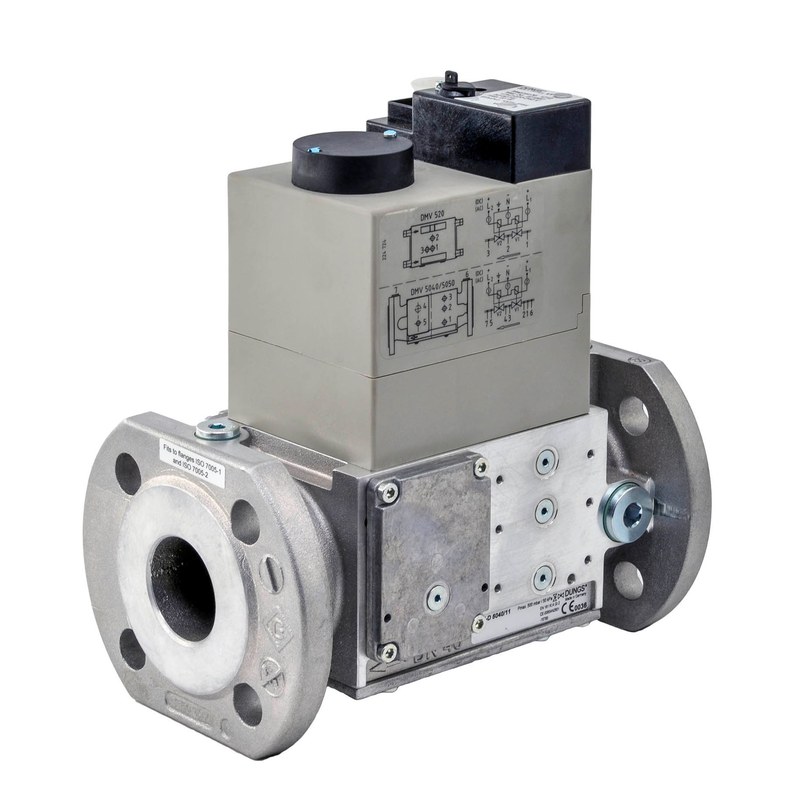

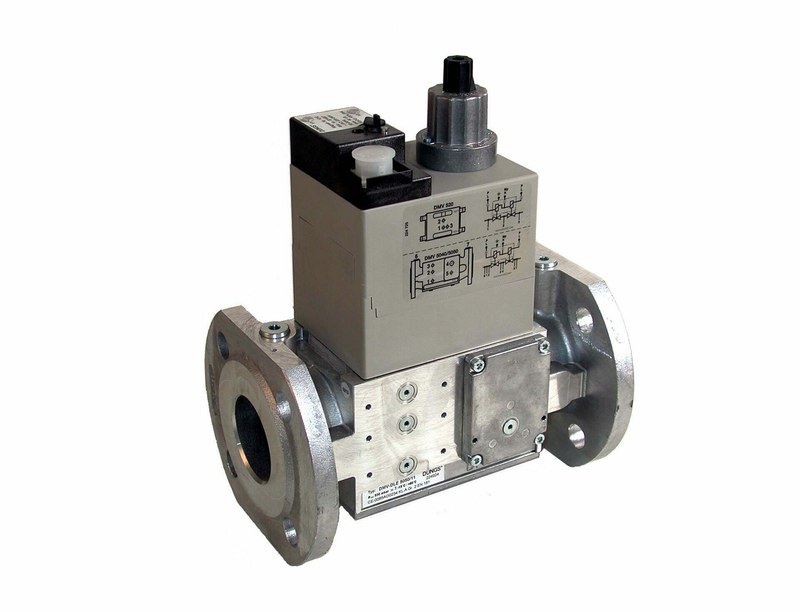

DUNGS DMV-D 5080/11 — двойной электромагнитный запорный клапан для газовых горелок и других установок, где требуется автоматически перекрывать подачу топлива. В одном корпусе размещены два последовательно установленных нормально закрытых клапана. Такая схема формирует две ступени отсечения газа и помогает включить запорный узел в систему автоматического управления горелкой. Модель относится к фланцевому исполнению с условным проходом DN 80. Она рассчитана на максимальное рабочее давление 500 мбар и быстро открывается и закрывается. DMV-D 5080/11 применялся в промышленных котельных, теплогенераторах и технологических установках с газовыми горелками.

Основные характеристики

Клапан выполняет защитную функцию: пропускает газ при подаче управляющего напряжения и прекращает подачу при его снятии. Два запорных элемента работают как отдельные ступени одного узла, что позволяет объединить в компактном корпусе функции двух электромагнитных клапанов. Основные характеристики DMV-D 5080/11:

• Условный проход — DN 80, что определяет присоединительный размер и пропускную способность узла,
• Максимальное рабочее давление — 500 мбар, или 50 кПа,
• Номинальное электропитание — 220–240 В переменного тока, частота 50–60 Гц,
• Потребляемая мощность для исполнения DN 80 — около 110 В·А; рабочий ток — около 0,46 А при 230 В,
• Степень защиты электрической части — IP54; продолжительность включения — 100 %,
• Допустимая температура окружающей среды — от −15 до +60 C,
• Масса — около 23,6 кг,
• Присоединение — фланцевое DN 80; давление и пропускную способность системы определяют с учётом параметров всей газовой линии.

Для модели также указывается возможность исполнения с другими напряжениями, включая 110–120 В переменного тока и 24–28 В постоянного тока. При замене клапана важно сверять напряжение катушек и электрические параметры конкретного экземпляра: значения для другого исполнения нельзя переносить на DMV-D 5080/11 автоматически.

Конструкция и компоненты

Корпус клапана объединяет два седельных запорных узла и электромагнитные приводы. Внутренние детали направляют поток через общий газовый тракт, а уплотнения обеспечивают герметичность в закрытом положении. Встроенная сетка задерживает крупные загрязнения, но не заменяет фильтр на входе газовой линии. К основным элементам конструкции относятся:

• Корпус с фланцевыми присоединениями DN 80,
• Два нормально закрытых запорных клапана V1 и V2 с двойными седлами,
• Электромагнитные катушки, перемещающие запорные элементы при подаче напряжения,
• Встроенная сетка для задержания частиц,
• Измерительные штуцеры для контроля давления в предусмотренных точках,
• Электрические разъёмы и вводы для подключения к цепи управления.

В материалах изготовителя для серии указаны корпус из алюминия и стали, а также уплотнения на основе NBR. Конкретную совместимость с газом и состояние материалов необходимо проверять по документации на установленное исполнение. Для серии заявлены сухие газы семейств 1, 2 и 3 и другие нейтральные газообразные среды; также оговорено ограничение по содержанию сероводорода.

Принцип работы

В обесточенном состоянии оба клапана закрыты. Это исходное безопасное положение: если система управления снимает напряжение, подача газа прекращается. При команде на открытие катушки создают магнитное поле, которое перемещает внутренние подвижные элементы и открывает газовый тракт. Рабочая последовательность включает следующие этапы:

• При отсутствии напряжения V1 и V2 удерживают газовый тракт закрытым,
• Система управления горелкой подаёт напряжение на катушки клапанов,
• Электромагнитные приводы открывают запорные элементы; у DMV-D/11 открытие происходит быстро,
• Газ проходит через последовательно расположенные ступени к горелочному устройству,
• Регулировка основного расхода ограничивает проходное сечение в предусмотренных конструкцией пределах.

DMV-D 5080/11 следует отличать от исполнения DMV-DLE/11. Версия DLE открывается медленно, чтобы ограничивать скорость нарастания подачи газа при пуске. Вариант D рассчитан на быстрое открытие и сам по себе не обеспечивает медленный розжиг. Эти исполнения нельзя считать взаимозаменяемыми без проверки алгоритма горелки.

Монтаж и эксплуатация

Клапан устанавливают во фланцевую газовую линию с соблюдением направления потока, указанного на корпусе. Перед монтажом трубопровод очищают от окалины, сварочных частиц и других загрязнений. Фланцы должны быть соосны: перекос или механическое напряжение способны повредить корпус либо нарушить герметичность соединения. Для штатной работы необходимо учитывать следующие условия:

• Катушка должна располагаться вертикально или допускаться к горизонтальному положению согласно монтажной документации,
• Перед клапаном рекомендуется установить газовый фильтр, поскольку внутренняя сетка не рассчитана на защиту всей газовой арматуры от мелких загрязнений,
• Электрическое подключение выполняют по параметрам катушки и схеме управления горелкой,
• Подаваемое давление не должно превышать 500 мбар,
• Температура окружающей среды должна оставаться в пределах от −15 до +60 C,
• После установки проверяют герметичность соединений и работу обеих запорных ступеней.

Клапан может использоваться в газовых линиях горелок промышленных котлов, сушильных агрегатов, печей и теплогенераторов. Фактический расход зависит от газа, перепада давления и конфигурации трубопровода, поэтому DN 80 сам по себе не определяет подходящую производительность установки. Расчёт проводят по характеристикам всей системы, а не только по диаметру клапана.

Практические особенности модели

Два клапана в одном корпусе уменьшают количество отдельных компонентов в газовой линии и упрощают компоновку узла. Быстрое срабатывание соответствует алгоритмам, в которых требуется оперативное перекрытие газа. Ручное ограничение основного расхода позволяет задать требуемое проходное сечение в предусмотренном конструкцией диапазоне, но не заменяет регулирование мощности горелки. При эксплуатации важно учитывать возраст модели и сверять документацию с маркировкой конкретного изделия. На официальной странице серии DUNGS указана дата последнего заказа для исполнений DN 65–DN 125 — 31 октября 2025 года; для DMV-D 5080/11 это означает необходимость проверять актуальный статус поставки и доступность совместимых замен отдельно.

Таким образом, DUNGS DMV-D 5080/11 — двухступенчатый электромагнитный запорный клапан DN 80 для газовых горелок и промышленных тепловых установок. Его основные параметры — давление до 500 мбар, быстрое открытие и закрытие, нормально закрытое состояние и непрерывный режим работы при соответствующем электропитании. При применении учитывают совместимость с газом, параметры катушек, требования к фильтрации и конфигурацию газовой линии. Компания «Олниса» поставляет промышленное оборудование предприятиям России и стран СНГ. В ассортименте компании представлены решения для оснащения производственных, энергетических и теплотехнических объектов. «Олниса» обеспечивает поставки промышленного оборудования для предприятий различных отраслей.
