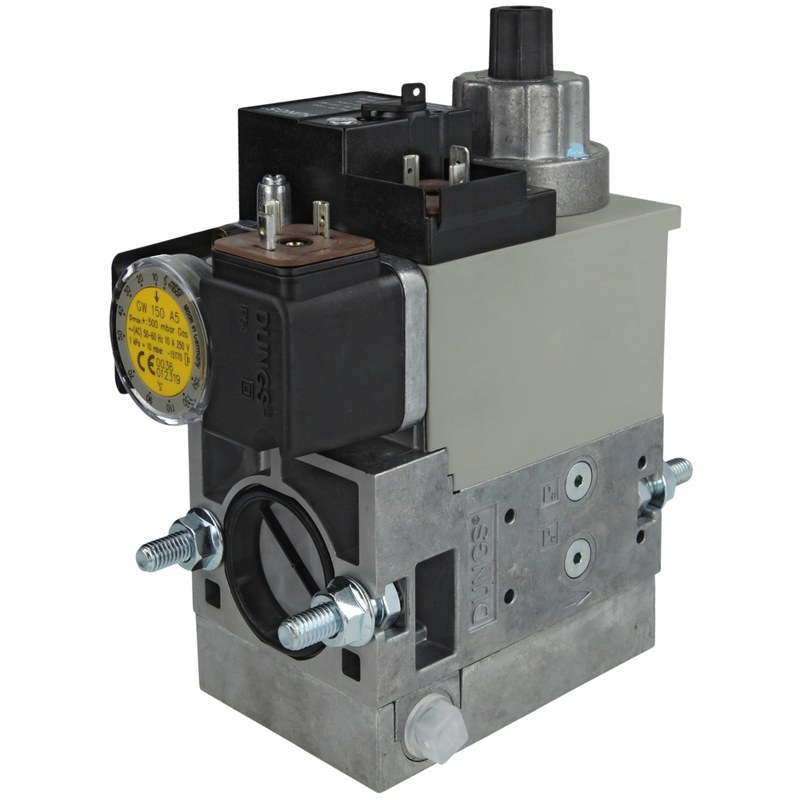

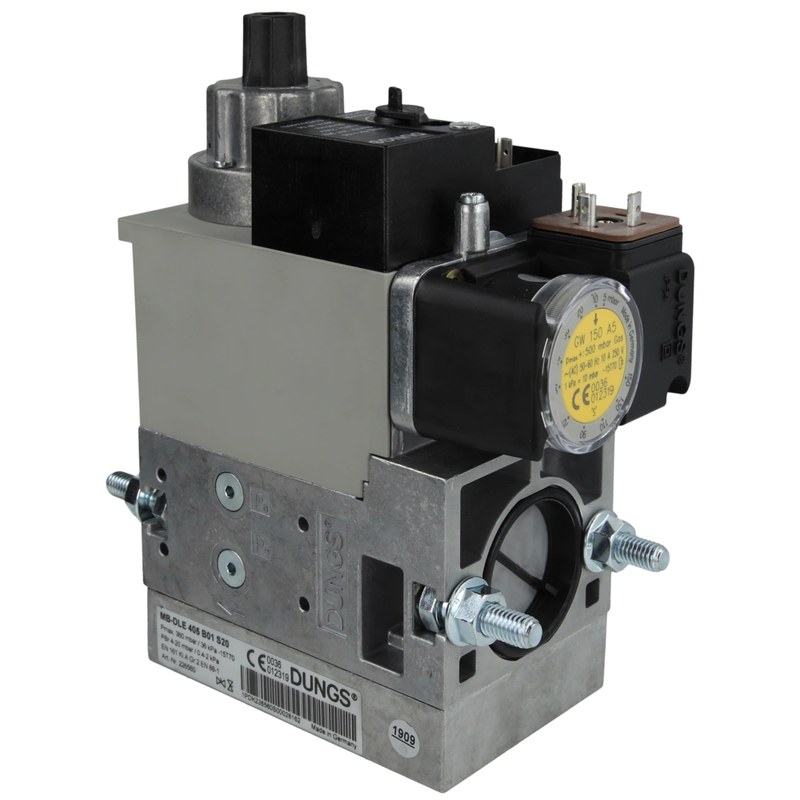

Особенности газового мультиблока DUNGS MB-DLE 405 B01 S50

DUNGS MB-DLE 405 B01 S50 — компактный газовый мультиблок для систем промышленного и коммерческого сжигания топлива. В одном корпусе объединены фильтр, регулятор давления и два предохранительных электромагнитных клапана. Такое исполнение упрощает компоновку газовой линии и обеспечивает контролируемую подачу газа к горелке.

Технические характеристики

Мультиблок регулирует давление газа перед горелкой и перекрывает поток при остановке или аварийном отключении. Он применяется в составе газовых рамп отопительных котлов, теплогенераторов, промышленных печей и другого оборудования с принудительным сжиганием топлива. Основные параметры модели:

• Номинальный размер — DN 15, присоединение Rp 1/2 по ISO 7/1,
• Максимальное рабочее давление — 360 мбар, или 36 кПа,
• Диапазон выходного давления версии S50 — 4–50 мбар, или 0,4–5 кПа,
• Электропитание — 220–230 В переменного тока, 50–60 Гц; допустимое отклонение согласно данным изготовителя составляет от −15 до +10 %,
• Степень защиты корпуса — IP54,
• Режим работы электромагнитных клапанов — продолжительный, 100 %,
• Температура окружающей среды — от −15 до +70 C,
• Время открытия второго клапана — менее 20 секунд,
• Масса — около 2,6 кг,
• Габаритная длина исполнения Rp 1/2 — около 140 мм.

Точный расход газа определяется перепадом давления, видом топлива и настройкой регулятора. Поэтому пропускную способность оценивают по графикам потери давления, а не по одному фиксированному значению. Мультиблок предназначен для газов семейств 1, 2 и 3, а также других нейтральных газообразных сред. Для сжиженного газа допускается только газовая фаза: жидкие углеводороды могут повредить уплотнения.

Конструкция и основные компоненты

Корпус объединяет узлы управления потоком, что уменьшает число отдельных соединений в газовой линии. Внутри блока последовательно размещены:

• Первый клапан V1 имеет быстрое открытие и закрытие и служит первым запорным элементом,
• Второй клапан V2 оснащён ограничителем основного расхода и открывается с регулируемой задержкой,
• Импульсный канал передаёт давление к регулятору для поддержания выходного значения,
• Контрольные точки позволяют измерять давление в предусмотренных изготовителем участках газовой линии,
• На корпусе предусмотрены места для установки совместимых реле давления и дополнительных устройств контроля герметичности.

Корпус выполнен из алюминиевого сплава методом литья под давлением. В уплотнениях применяются материалы на основе NBR и силиконовый эластомер; электромагнитные узлы содержат стальные, латунные и алюминиевые детали.

Принцип работы

При поступлении команды от автоматики горелки на катушки подаётся напряжение. Клапаны открывают газовый тракт, а встроенный регулятор снижает давление до установленного значения. Благодаря функции DLE второй клапан открывается не мгновенно: регулируемая задержка позволяет ограничить начальный поток газа к горелке. Рабочий цикл включает следующие процессы:

• При отключённом питании клапаны остаются закрытыми и препятствуют подаче газа,
• После команды системы управления клапаны открываются, причём V1 срабатывает быстро,
• V2 открывается с регулируемой задержкой менее 20 секунд, формируя плавное нарастание подачи,
• Регулятор поддерживает заданное выходное давление в пределах диапазона версии S50,
• При снятии напряжения клапаны быстро перекрывают поток.

Задержка открытия и ограничение максимального расхода помогают согласовать подачу газа с последовательностью розжига. Настройка выходного давления выполняется регулятором в пределах предусмотренного диапазона.

Монтаж и эксплуатация

Мультиблок устанавливают в газовую линию с учётом направления потока, указанного на корпусе. Соединения Rp 1/2 должны соответствовать присоединительной резьбе трубопровода; при монтаже необходимо исключить попадание уплотнительного материала и загрязнений внутрь газового тракта. Положение электромагнитного привода допускается вертикальное или горизонтальное, а также промежуточное. До ввода в работу проверяют герметичность соединений, соответствие давления допустимым пределам, электрическое подключение и срабатывание защитной автоматики. Разъёмное подключение катушек и реле выполнено через штекерные соединители по DIN EN 175301-803. Для электромонтажа используют схему конкретного исполнения и оборудования горелки. Фильтрующая сетка не рассчитана на замену без разборки блока. При загрязнении, нестабильном давлении или признаках негерметичности эксплуатацию прекращают до проверки газовой арматуры. Работы с газовой линией должны выполняться с соблюдением требований безопасности и правил, действующих для конкретной установки.

Практическое применение

MB-DLE 405 B01 S50 подходит для газовых горелок, которым необходимы регулирование давления в диапазоне до 50 мбар и управляемое открытие основного клапана. Объединение фильтра, регулятора и двух запорных клапанов сокращает количество отдельных компонентов и соединений, что упрощает размещение узла в газовой рампе. При проектировании учитывают не только резьбовой размер, но и требуемый расход, давление на входе, характеристики горелки и потери давления в трубопроводе. Также проверяют совместимость электрической схемы и автоматики. Эти параметры определяют, сможет ли блок обеспечить устойчивую работу горелки в конкретном технологическом режиме.

Таким образом, DUNGS MB-DLE 405 B01 S50 объединяет функции фильтрации, регулирования давления и двухступенчатого запирания газа в компактном узле. Диапазон выходного давления 4–50 мбар, максимальное рабочее давление 360 мбар и регулируемое медленное открытие V2 делают его применимым в газовых системах с одноступенчатым управлением горелкой. Компания «Олниса» поставляет промышленное оборудование предприятиям России и стран СНГ. В ассортименте представлены решения для газового хозяйства, энергетики и производственных установок. «Олниса» обеспечивает поставки оборудования для оснащения и обновления промышленных систем.
