Дифференциальный датчик-реле DUNGS LGW 10 A2P для безопасности технологических процессов

DUNGS LGW 10 A2P — механический дифференциальный датчик-реле, который контролирует разность давлений в воздушных и газовых трактах. При достижении установленного порога он переключает электрические контакты, передавая сигнал системе управления горелкой, вентиляцией или кондиционированием. Исполнение A2P дополнено кнопкой проверки, позволяющей испытать срабатывание устройства.

Технические характеристики

Реле сравнивает давление в двух точках системы и реагирует на их разность. Такое измерение помогает выявлять недостаточную тягу, потерю потока или отклонение давления от заданного уровня. Характеристики конкретного исполнения определяют, в каких пределах можно настроить порог и как устройство подключается к измеряемой среде. Основные параметры LGW 10 A2P:

• диапазон настройки перепада давления — от 1 до 10 мбар, или от 100 до 1000 Па;
• погрешность установки точки срабатывания — ±0,2 мбар с допуском настройки ±15 %;
• дифференциал переключения — не более 0,5 мбар, то есть контакты возвращаются в исходное положение при значении давления, отличающемся от порога срабатывания;
• максимальное рабочее давление — 500 мбар, или 50 кПа;
• температура окружающей среды и измеряемой среды — от −15 до +70 C;
• степень защиты корпуса — IP54;
• допустимый ток серебряных контактов — до 6 А при активной нагрузке с cos = 1 и до 3 А при cos = 0,6;
• типичный артикул исполнения LGW 10 A2P — 272345.

Диапазон 1–10 мбар подходит для контроля небольших перепадов, характерных для воздушных трактов горелок и вентиляционных каналов. Указанное максимальное давление 500 мбар относится к пределу нагрузки устройства и не заменяет диапазон настройки: прибор не следует настраивать на пороги выше 10 мбар.

Конструкция и принцип действия

Работу реле обеспечивает механическая система, в которой перепад давления преобразуется в перемещение чувствительного элемента. Дополнительное питание для измерения не требуется: переключение происходит за счёт действия давления на мембрану и противодействия настроечной пружины. Основные части устройства выполняют следующие функции:

• корпус из поликарбоната защищает внутренний механизм и электрические элементы;
• мембрана из NBR воспринимает перепад между подключёнными линиями давления;
• настроечная пружина задаёт порог, при котором механизм переключает контакты;
• микропереключатель формирует электрический сигнал для внешней цепи;

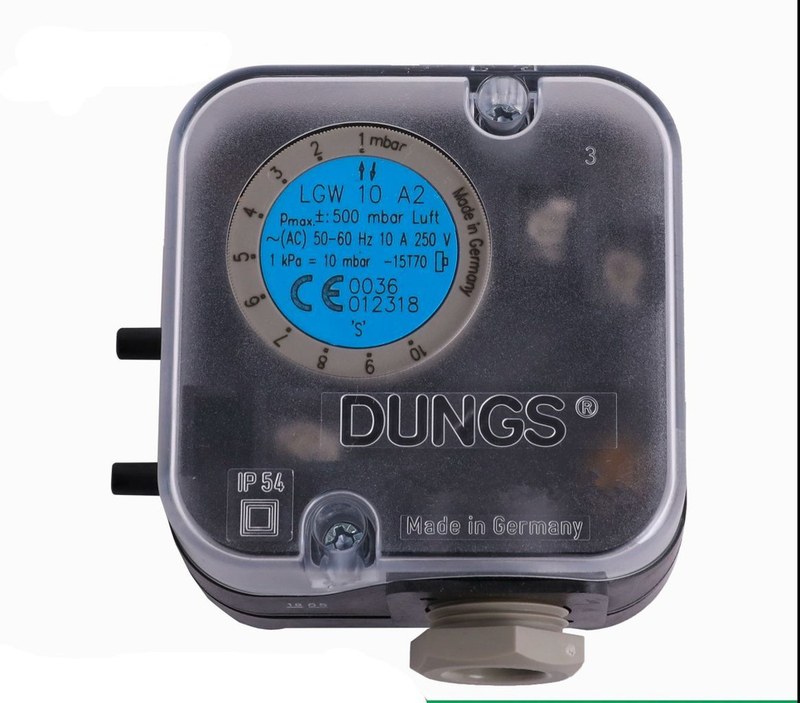

• регулировочное колесо со шкалой служит для задания точки срабатывания;
• кнопка проверки в версии A2P временно сбрасывает давление на мембране и позволяет проверить изменение состояния контактов;

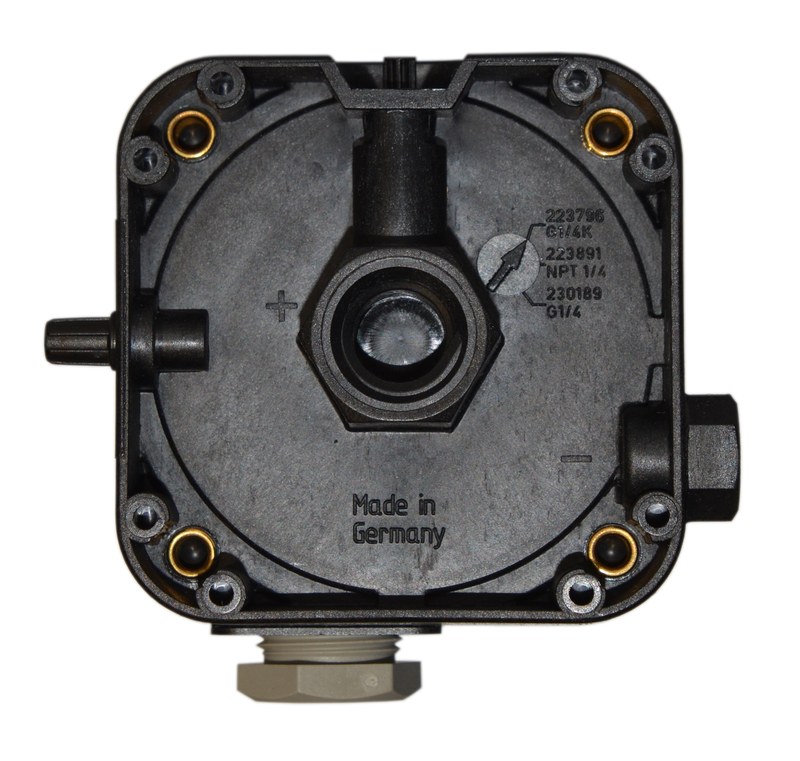

• присоединения высокого и низкого давления обеспечивают подвод измеряемых линий; для A2P предусмотрены резьбовые порты G 1/4 и G 1/8 соответственно, а также тестовая точка.

При повышении перепада давления до установленного значения нормально замкнутый контакт размыкается, а нормально разомкнутый замыкается. При снижении давления контакты возвращаются в исходное состояние. Разница между верхним и нижним порогами препятствует частым переключениям при небольших колебаниях около уставки.

Режимы контроля и проверка срабатывания

LGW 10 A2P работает как пороговое реле: оно не отображает текущее давление и не формирует аналоговый измерительный сигнал. Система управления получает дискретный сигнал о том, достигнут ли заданный перепад. К основным функциям относятся:

• контроль повышения перепада относительно заданного порога;
• контроль снижения перепада и возврата контактов;
• переключение общей цепи между нормально замкнутым и нормально разомкнутым контактами;
• проверка защитной цепи нажатием встроенной тестовой кнопки.

При нажатии кнопки тестирования разрывается соединение с портом высокого давления, давление под мембраной сбрасывается, и микропереключатель меняет положение. После отпускания кнопки давление восстанавливается, а контакты возвращаются к исходному состоянию. Это позволяет проверить реакцию подключённой автоматики, но не заменяет плановую проверку всей системы безопасности.

Монтаж и эксплуатационные особенности

Правильное подключение важно для точности срабатывания: порты высокого и низкого давления должны быть соединены с соответствующими точками контролируемого тракта. При монтаже учитываются ориентация корпуса и возможное влияние положения на уставку. Для стандартного вертикального положения допустимое отклонение установки точки срабатывания составляет ±15 %. При горизонтальном монтаже изготовитель указывает ориентировочное смещение около +0,5 мбар, а при горизонтальном монтаже вверх — около −0,5 мбар. При установке и эксплуатации учитываются следующие условия:

• рабочая среда должна быть неагрессивной и соответствовать назначению реле;
• импульсные линии следует прокладывать без перегибов и загрязнений, способных нарушить передачу давления;
• настройку следует проверять после монтажа в фактическом положении корпуса;
• электрическую цепь необходимо подключать с учётом схемы COM, NO и NC и допустимых нагрузок контактов;
• температура вокруг прибора и измеряемой среды должна оставаться в пределах от −15 до +70 C;
• корпус IP54 защищён от пыли в ограниченном объёме и брызг, но это не означает пригодность для погружения или мойки струёй.

Тестовая кнопка упрощает функциональную проверку, а механическая схема не требует отдельного источника питания для измерительной части. При этом реле предназначено для порогового контроля: для непрерывного измерения давления нужен другой тип прибора.

Практическое применение

LGW 10 A2P используют в системах, где необходимо подтвердить наличие или изменение перепада давления. В топочном оборудовании сигнал может участвовать в контроле воздушного потока и тяги; в вентиляционных установках — отслеживать работу воздуховодов и фильтров; в системах кондиционирования — контролировать перепад между участками тракта. Применение зависит от схемы автоматики и допустимых параметров среды. Производитель указывает применение серии LGW для систем сжигания, вентиляции и кондиционирования воздуха. dungs.com

Таким образом, DUNGS LGW 10 A2P — механическое реле для контроля перепада давления в диапазоне от 1 до 10 мбар. Мембрана, настроечная пружина и микропереключатель обеспечивают пороговое срабатывание без отдельного питания измерительной части, а кнопка A2P позволяет проверить изменение контактов. При выборе области применения необходимо учитывать тип среды, температурные ограничения и допустимую нагрузку на контакты. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены приборы и компоненты для систем автоматизации и производственных установок. «Олниса» обеспечивает поставки оборудования DUNGS для предприятий различных отраслей.
