Надежная работа газовой системы с мультиблоком DUNGS MB-DLE 407 B01 S20

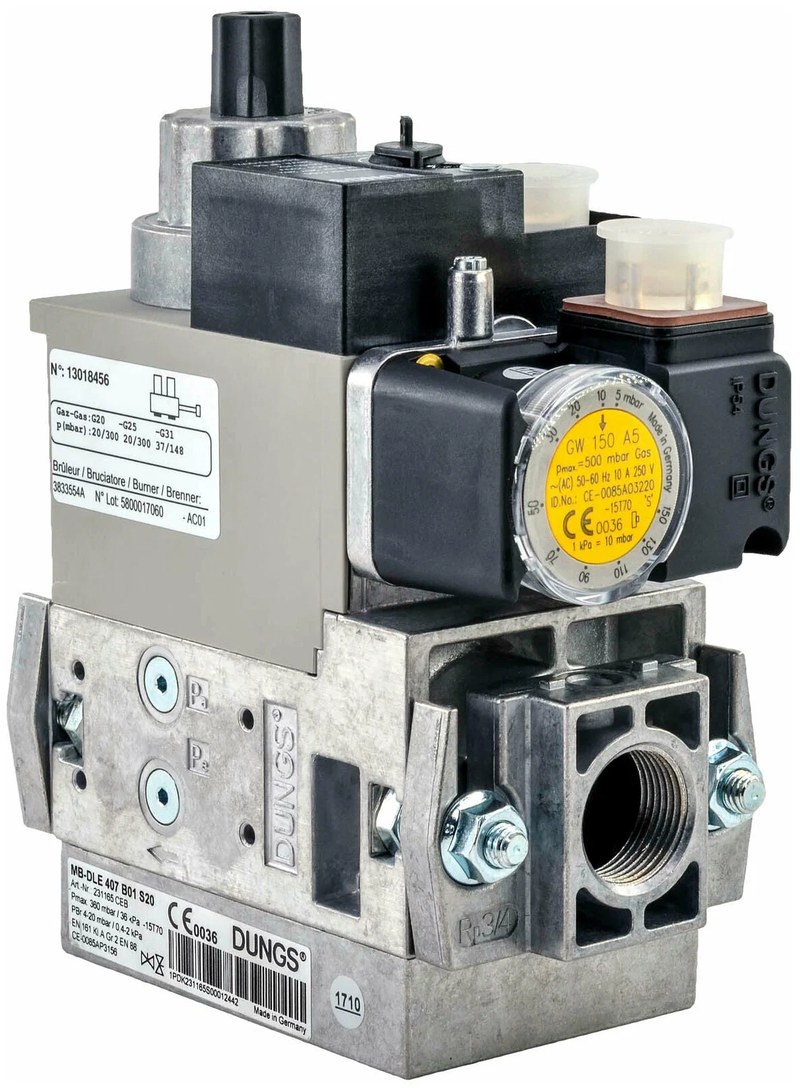

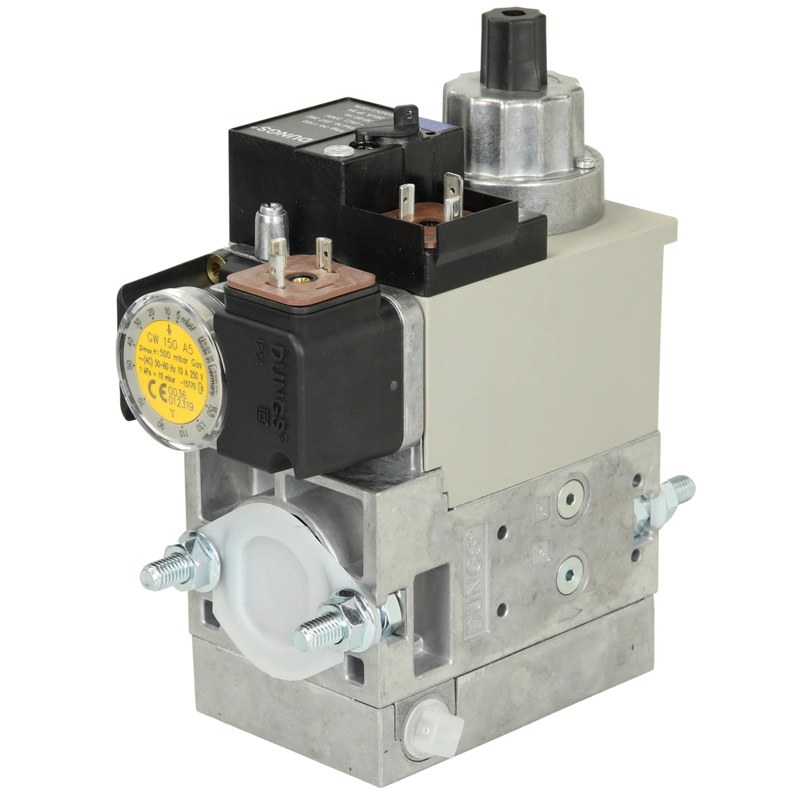

DUNGS MB-DLE 407 B01 S20 — компактный узел газовой арматуры для одноступенчатых горелочных установок. В одном корпусе объединены фильтр, регулятор давления и два электромагнитных запорных клапана. Мультиблок регулирует давление газа перед горелкой и перекрывает его подачу по команде автоматики, что позволяет сократить количество отдельных компонентов газовой линии.

Технические характеристики

Мультиблок устанавливают в газовой магистрали горелки, где требуется совместить регулирование давления и автоматическое отсечение топлива. Встроенные клапаны работают совместно, а регулирующее устройство поддерживает заданное выходное давление в пределах, предусмотренных для данного исполнения. Основные параметры модели:

• максимальное рабочее давление на входе — 360 мбар, или 36 кПа;
• диапазон выходного давления — от 4 до 20 мбар, или от 0,4 до 2 кПа;
• номинальный размер исполнения 407 — DN 20;
• резьбовое присоединение — Rp 3/4 по ISO 7/1;
• питание электромагнитных клапанов — 220–230 В переменного тока, частота 50–60 Гц;
• потребляемая мощность исполнения S20 — 32 ВА при 230 В и температуре окружающей среды +20 C;
• степень защиты корпуса — IP54;
• допустимая температура окружающей среды — от −15 до +70 C;
• масса исполнения MB-DLE 405/407 — около 2,6 кг;

• время открытия клапана V2 в исполнении DLE — менее 20 секунд.

Эти значения относятся к указанной серии и конфигурации. Пропускную способность нельзя свести к одному фиксированному значению: она зависит от вида газа, входного давления, настройки регулятора и допустимого перепада давления. Для оценки расхода применяют график расхода и потери давления для конкретной рабочей точки.

Конструкция и функции узлов

Корпус мультиблока выполнен из литого алюминиевого сплава. Внутренние детали образуют последовательный тракт, в котором газ проходит очистку, регулирование давления и два запорных клапана. Такая компоновка уменьшает число резьбовых соединений и упрощает размещение арматуры в ограниченном пространстве горелочного оборудования. К основным элементам относятся:

• сетчатый фильтр, задерживающий загрязнения, способные повредить седла клапанов или нарушить работу регулятора;
• регулятор давления с мембранным элементом, поддерживающий заданное давление после мультиблока;
• клапан V1, выполняющий одну из ступеней защитного перекрытия газового потока;
• клапан V2 с двойным седлом, который в исполнении DLE открывается с гидравлической задержкой;
• электромагнитные приводы, перемещающие клапанные элементы при подаче и снятии напряжения;
• контрольные точки и штуцерные места, предназначенные для проверки давления и подключения совместимых дополнительных устройств.

Фильтрующая сетка встроена в корпус. Для её замены требуется демонтировать мультиблок, поэтому состояние газовой линии и чистота поступающего топлива имеют практическое значение для обслуживания. Регулятор компенсирует остаточное давление; при отключении газ перекрывается клапаном V1.

Принципы и режимы работы

В обычном цикле горелочная автоматика сначала проверяет условия запуска, а затем подаёт напряжение на клапаны. Электромагнитные приводы открывают газовый тракт, и регулятор устанавливает выходное давление в заданном диапазоне. Для модели DLE второй клапан открывается не мгновенно: гидравлическая задержка обеспечивает плавную подачу топлива в начале цикла и помогает уменьшить резкий стартовый выброс газа. Основные состояния мультиблока:

• закрытое положение при отсутствии управляющего напряжения, когда клапаны прекращают подачу газа;
• открытие с задержкой клапана V2, продолжающееся менее 20 секунд;
• рабочее положение с подачей газа через открытые клапаны и регулированием давления;
• аварийное закрытие при снятии напряжения или поступлении команды отключения от системы управления горелкой.

MB-DLE 407 B01 S20 относится к одноступенчатому исполнению. Он обеспечивает включение и отключение основного газового потока, но не заменяет систему управления горением и не выполняет самостоятельный контроль пламени. Последовательность запуска, проверку герметичности и контроль защитных условий задаёт автоматика горелки.

Монтаж и эксплуатация

Мультиблок включают в газовую линию с учётом направления потока, обозначенного на корпусе. Резьбовое присоединение Rp 3/4 требует соответствующей подготовки трубопровода; при монтаже важно не допускать попадания уплотнительного материала внутрь канала. Соединённые трубы не должны создавать механическую нагрузку на корпус. При размещении предусматривают доступ к электрическим разъёмам, точкам измерения давления и крышкам, которые могут потребоваться для осмотра. В документации серии указано, что электромагнитный привод допускает вертикальное или горизонтальное положение, а также промежуточные положения. Монтаж и подключение должны соответствовать проекту газовой установки и требованиям изготовителя горелки. В эксплуатации необходимо учитывать следующие ограничения:

• рабочее давление не должно превышать 360 мбар;
• выходное давление должно оставаться в пределах 4–20 мбар для исполнения S20;
• температура окружающей среды должна находиться в диапазоне от −15 до +70 C;
• для систем на сжиженном газе мультиблок не следует эксплуатировать при температуре ниже 0 C;
• допускается газообразная фаза сжиженного газа, тогда как жидкие углеводороды могут повредить уплотнительные материалы;
• загрязнённость газа может привести к засорению фильтра и нарушению регулирования;
• проверка герметичности и работоспособности должна выполняться в составе регламентного обслуживания горелочной установки.

Практическое применение

MB-DLE 407 B01 S20 используют в газовых горелках и теплогенерирующих установках, где требуется одноступенчатое управление подачей топлива. Типичные области применения включают котельные, промышленные печи, сушильные агрегаты и технологические нагреватели. Конкретная совместимость зависит от расхода газа, характеристик горелки и параметров газовой магистрали. Компактное исполнение объединяет несколько функций в одном узле, а медленное открытие V2 позволяет организовать плавное начало подачи газа. Два клапана обеспечивают автоматическое отсечение потока по сигналу системы управления. При этом сам мультиблок остаётся частью комплексной горелочной системы: безопасная работа определяется также корректной настройкой автоматики, состоянием датчиков и соблюдением требований установки.

Таким образом, DUNGS MB-DLE 407 B01 S20 совмещает фильтрацию, регулирование давления и двухклапанное управление газовым потоком. Исполнение DN 20 с присоединением Rp 3/4 рассчитано на входное давление до 360 мбар и выходное давление 4–20 мбар; медленное открытие клапана V2 делает модель подходящей для одноступенчатых горелочных систем с плавным запуском. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте представлены решения для оснащения производственных и энергетических объектов. «Олниса» выступает поставщиком оборудования для промышленных предприятий и организаций.
