Контроль герметичности клапанов с системой DUNGS VPS 504 S02 219878

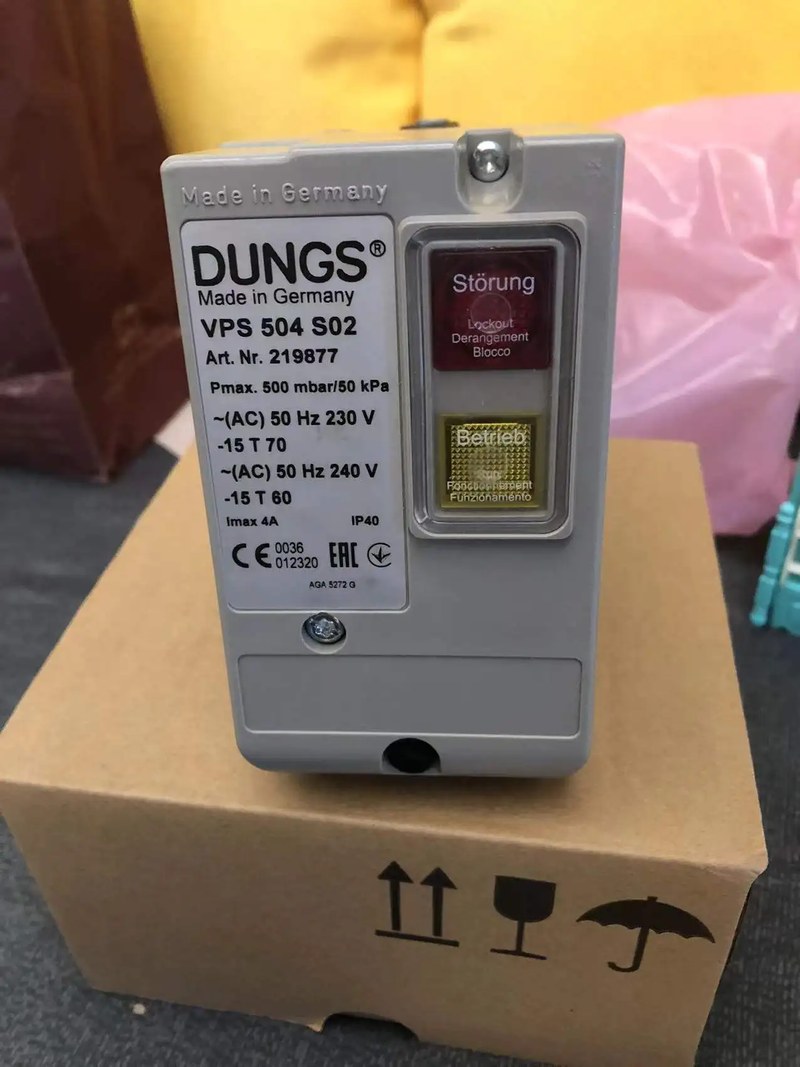

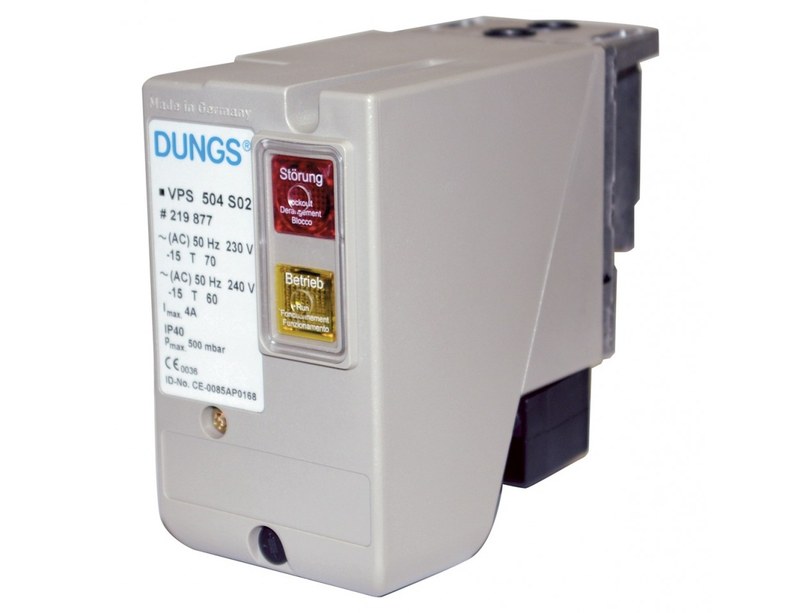

DUNGS VPS 504 S02 — устройство для автоматической проверки герметичности газовых клапанов перед запуском горелки. Оно контролирует участок между двумя запорными клапанами и не разрешает продолжить пуск, если давление при испытании не достигает установленного уровня или выявлена утечка. Такая проверка снижает риск поступления газа в камеру сгорания при неисправности арматуры. Модификация S02 рассчитана на питание 230 В переменного тока, 50 Гц и имеет семиконтактное подключение. Изделие с обозначением 219878 поставляется без ответной электрической вилки, поэтому при установке учитывают тип разъёма и схему подключения конкретной горелочной установки.

Технические характеристики

Параметры VPS 504 определяют допустимый диапазон испытания и требования к включению в систему управления. Для версии S02 особенно важно учитывать давление газа, объём проверяемого участка и электрическую нагрузку выходных цепей. Основные характеристики устройства:

• Номинальное питание — 230 В переменного тока, 50 Гц,
• Допустимый объём испытательного участка — от 0,1 до 4 л,
• Время проверки и выдачи сигнала — примерно 10–36 с, в зависимости от давления на входе и объёма участка,
• Потребляемая мощность во время работы насоса — около 60 В·А, в рабочем режиме — около 17 В·А,
• Встроенный предохранитель — плавкий, замедленного действия, 6,3 А, 250 В,
• Максимальный ток рабочего выхода — 4 А с учётом пускового тока двигателя,
• Максимальный ток выхода сигнала неисправности для версии S02 — 1 А,
• Степень защиты корпуса — IP40,
• Температура окружающей среды для исполнения на 230 В, 50 Гц — от −15 до +70 C,
• Допустимое положение при монтаже — вертикальное или горизонтальное, но не перевёрнутое.

Устройство рассчитано на газообразные среды, предусмотренные для семейства VPS 504. Для конкретного топлива и состава газа проверяют соответствие исполнения требованиям установки; предел рабочего давления и объём испытательной камеры при этом остаются ключевыми ограничениями.

Конструкция блока

В корпусе VPS 504 S02 объединены электромеханические и электронные узлы, которые проводят тест, отслеживают давление и управляют разрешающим сигналом. Блок подключается к газовому клапанному узлу через предусмотренные точки давления и к электрической цепи управления горелкой. Основные функциональные элементы:

• Электродвигатель с насосом для создания испытательного перепада давления,
• Внутренний клапан, управляющий сообщением блока с проверяемым газовым участком,
• Дифференциальное реле давления, отслеживающее достижение и сохранение требуемого перепада,
• Программный модуль, задающий последовательность этапов и время проверки,
• Электрические контакты для передачи сигнала о завершении теста и состояния неисправности,
• Семиконтактный разъёмный интерфейс для связи с цепями теплогенератора и горелки,
• Встроенный сменный предохранитель для защиты электрической части.

Исполнение S02 имеет степень защиты IP40 и не предназначено для установки в условиях прямого воздействия влаги или сильного запыления. При монтаже необходимо обеспечить доступ к корпусу, электрическому соединению и точкам подключения давления.

Принцип работы и последовательность проверки

В обычном состоянии клапаны закрыты, а горелка не получает разрешение на запуск от блока контроля герметичности. После поступления команды на пуск программный модуль запускает проверочный цикл. Насос повышает давление в испытательном участке примерно на 20 мбар относительно входного давления, а реле отслеживает изменение давления во времени. Последовательность работы включает следующие этапы:

• Получение сигнала запроса тепла от цепи управления,
• Закрытие двух контролируемых клапанов и формирование испытательного участка между ними,
• Работа насоса до достижения контрольного перепада давления,
• Отключение насоса и наблюдение за сохранением давления,
• Передача сигнала разрешения на автомат горелки при успешном тесте,
• Формирование сигнала неисправности, если требуемый перепад не достигнут или давление не удерживается.

При герметичном участке блок завершает цикл и разрешает продолжение программы горелки. Если давление не нарастает или падает, автоматика фиксирует отказ, а запуск блокируется. При кратковременном перерыве электропитания во время проверки или работы горелки испытание запускается повторно.

Подключение, монтаж и эксплуатация

VPS 504 S02 включается в электрическую цепь управления между соответствующими элементами теплогенератора и автоматом горелки. Для семиконтактного подключения используют схему именно этой модификации: назначение контактов нельзя определять по внешнему сходству с другим исполнением серии. Артикул 219878 следует учитывать отдельно при комплектации — ответная вилка в эту версию не входит. Газовые соединения выполняют с соблюдением направления и схемы испытательного участка. После монтажа проверяют герметичность соединений, правильность коммутации и работу блокировки при имитации отказа. Работы с газовой арматурой и электрическими цепями выполняются на обесточенной установке с соблюдением требований безопасности. Эксплуатационные ограничения VPS 504 S02 связаны с давлением, объёмом камеры и условиями размещения:

• Рабочее давление не должно превышать 500 мбар,
• Объём между клапанами и соединительными трубками не должен быть больше 4 л,
• Корпус устанавливают вертикально или горизонтально, не переворачивая,
• При температуре окружающей среды соблюдают пределы для исполнения 230 В, 50 Гц,
• Нагрузку выходных контактов ограничивают с учётом пускового тока насоса,
• При необходимости более трёх последовательных тестовых циклов выдерживают паузу не менее двух минут.

Область применения

VPS 504 S02 работает в составе газовой автоматики теплогенераторов и промышленных горелок. Устройство проверяет, удерживает ли испытательный участок давление между клапанами, и передаёт системе управления сигнал о результате. Оно применяется с одиночными газовыми клапанами и двойными электромагнитными клапанами DUNGS, включая комбинированные газовые блоки. Проверка может выполняться перед запуском горелки, во время предварительной продувки или после отключения горелки — момент задаётся логикой автоматики установки. Сам блок не регулирует расход газа и не заменяет запорную арматуру: его задача — провести тест и разрешить либо заблокировать дальнейший пуск.

Таким образом, DUNGS VPS 504 S02, 219878, — блок автоматической проверки герметичности клапанов с питанием 230 В, рабочим давлением до 500 мбар и допустимым испытательным объёмом до 4 л. Он создаёт контрольный перепад давления, оценивает его сохранение и выдаёт разрешение на продолжение пуска только после успешной проверки. Компания «Олниса» поставляет промышленное оборудование для предприятий России и стран СНГ. Поставка VPS 504 S02 позволяет укомплектовать промышленные установки блоком контроля герметичности с заданными параметрами.
