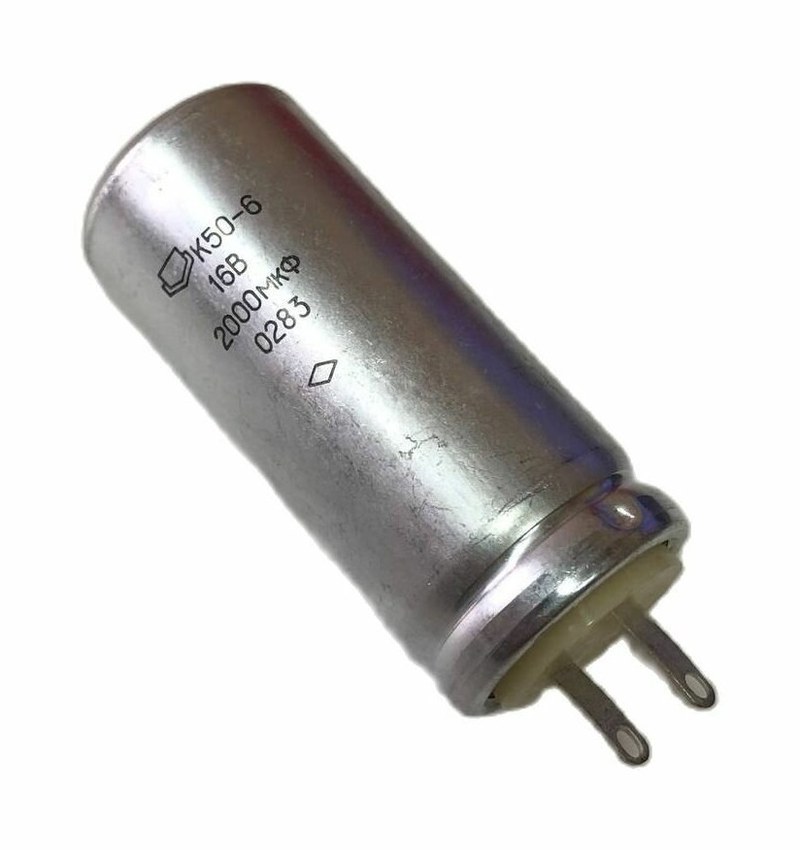

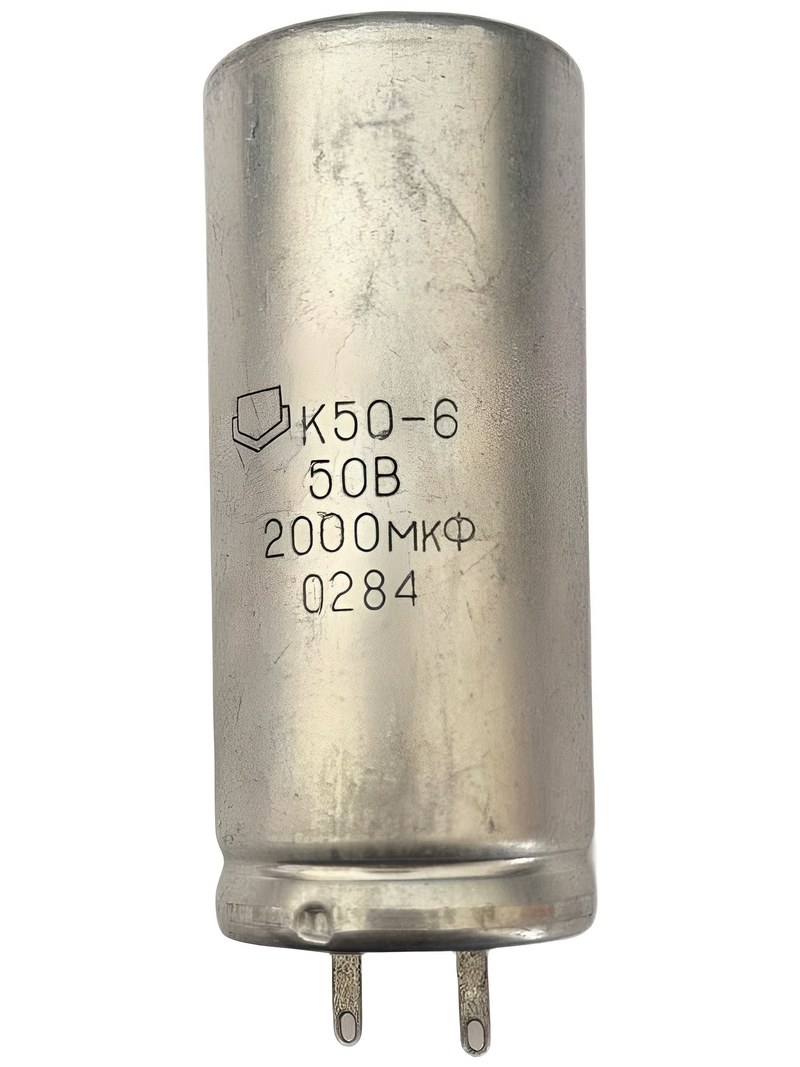

Неполярный электролитический конденсатор ECAP NP К50-6 — надежный компонент электронных систем
ECAP NP K50-6 — электролитический конденсатор, применяемый в электронных узлах промышленного оборудования для накопления заряда и обработки переменной составляющей напряжения. Такие компоненты устанавливают в цепях питания, фильтрах и схемах, где требуется сглаживать пульсации или временно поддерживать напряжение. Обозначение модели само по себе не задаёт полный набор рабочих параметров. Ёмкость, номинальное напряжение, допустимый ток пульсаций и размеры необходимо определять по маркировке конкретного изделия или его паспорту. Это особенно важно при замене: конденсаторы одного семейства могут выпускаться с разными электрическими характеристиками.
Основные параметры
Электролитический конденсатор отличается высокой удельной ёмкостью по сравнению со многими другими типами конденсаторов. В промышленной аппаратуре он обычно работает в низкочастотных цепях питания и управления, где помогает уменьшить колебания напряжения и кратковременно отдаёт накопленную энергию нагрузке. При проверке ECAP NP K50-6 учитываются следующие параметры:
- Номинальная ёмкость, указываемая в микрофарадах, определяет способность компонента накапливать заряд и влияет на уровень сглаживания напряжения,
- Номинальное напряжение, измеряемое в вольтах, задаёт предельный режим постоянного напряжения при соблюдении условий паспорта,
- Допуск ёмкости показывает, насколько фактическое значение может отличаться от номинального,
- Допустимый ток пульсаций характеризует нагрев компонента при прохождении переменной составляющей,
- Эквивалентное последовательное сопротивление влияет на потери и нагрев в цепях с пульсирующим током,
- Рабочая температура и срок службы задают допустимые условия эксплуатации,
- Габариты и шаг выводов определяют механическую совместимость с платой и корпусом оборудования.
Численные значения этих параметров следует сверять с маркировкой конкретного экземпляра: переносить характеристики с похожей детали или только по обозначению серии нельзя.
Устройство и принцип действия
В алюминиевом электролитическом конденсаторе одна обкладка образована металлической фольгой. На её поверхности формируется тонкий диэлектрический слой оксида, а электролит служит второй обкладкой. Такая конструкция позволяет получить значительную ёмкость при сравнительно небольшом объёме корпуса. При подаче напряжения на обкладках накапливается заряд. В цепях выпрямленного питания конденсатор заряжается вблизи максимума входного напряжения, а между импульсами отдаёт энергию нагрузке. Благодаря этому размах пульсаций уменьшается. Фактический эффект зависит от ёмкости, тока нагрузки, частоты пульсаций и внутреннего сопротивления компонента. Если конкретное исполнение полярное, его необходимо подключать с соблюдением обозначений положительного и отрицательного выводов. Обозначение «NP» в наименовании следует трактовать по документации на соответствующее исполнение, поскольку сокращения в каталогах могут использоваться по-разному. При отсутствии достоверной схемы или маркировки полярность нельзя определять предположительно.
Монтаж и эксплуатация
Корректный монтаж снижает риск перегрева, повреждения корпуса и преждевременного отказа. Перед установкой проверяют параметры заменяемого элемента и условия работы схемы. При монтаже и эксплуатации учитываются следующие требования:
- Рабочее напряжение не должно превышать номинал, указанный на корпусе или в документации,
- Полярность выводов соблюдается, если она предусмотрена конкретным исполнением,
- Ток пульсаций не должен вызывать превышение допустимой температуры,
- Выводы устанавливаются без чрезмерного изгиба и механической нагрузки на корпус,
- Конденсатор размещается вдали от источников сильного нагрева, если это допускает компоновка узла,
- Перед демонтажем и обслуживанием конденсатор разряжается через подходящий резистор с проверкой остаточного напряжения,
- Состояние компонента контролируется по признакам утечки электролита, вздутия, коррозии выводов и нестабильной работе оборудования.
При замене недостаточно подобрать только ёмкость. Также сравнивают номинальное напряжение, габариты, тип выводов, допустимый ток пульсаций и температурный диапазон. Несоответствие любого из этих параметров может привести к ухудшению фильтрации или сокращению срока службы.
Практическое применение
ECAP NP K50-6 может использоваться в узлах промышленной электроники, если его подтверждённые характеристики соответствуют электрической схеме. Электролитические конденсаторы такого типа применяются в фильтрах источников питания, цепях управления и аппаратуре, где требуется сглаживание напряжения постоянного тока. Конкретную область применения определяют по номиналам и конструктивному исполнению изделия.
Таким образом, ECAP NP K50-6 относится к электролитическим конденсаторам, назначение которых состоит в накоплении заряда и сглаживании пульсаций в электронных цепях. Надёжность его работы зависит от соответствия ёмкости, напряжения, допустимого тока пульсаций, температуры и способа подключения требованиям схемы. Для промышленного применения параметры конкретного экземпляра проверяют по маркировке и документации. Компания «Олниса» поставляет промышленное оборудование и электронные компоненты предприятиям России и стран СНГ. Поставка ECAP NP K50-6 позволяет комплектовать и поддерживать электронные узлы промышленной аппаратуры.
