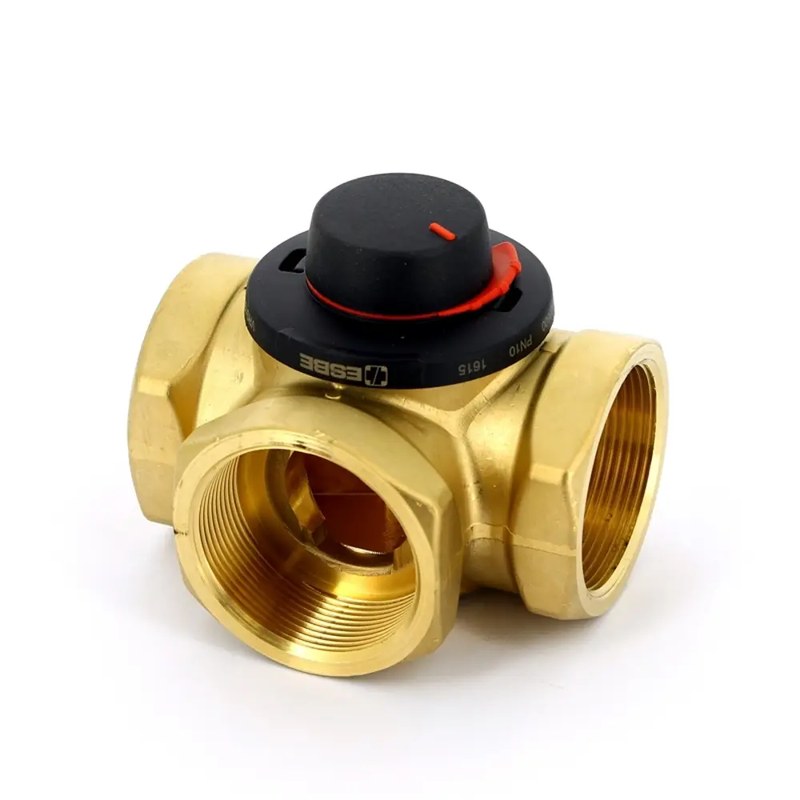

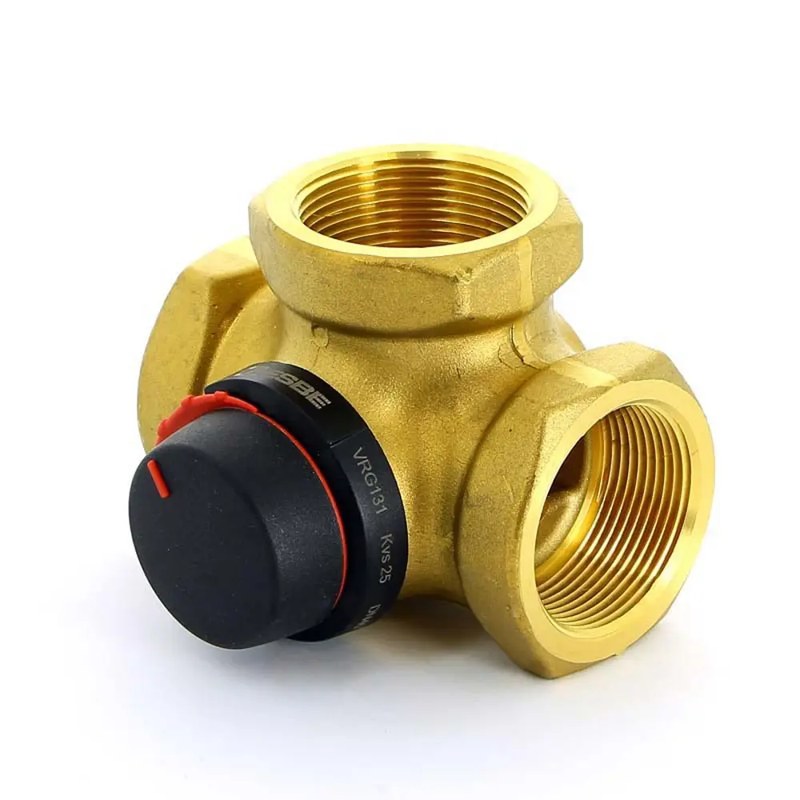

Трехходовой клапан ESBE VRG131 25 10: эффективное регулирование потоков теплоносителя
ESBE VRG 131 25 10 — трёхходовой поворотный клапан для систем отопления, охлаждения и других водяных контуров. Он регулирует направление и соотношение потоков: может смешивать теплоноситель из двух линий или распределять один поток между двумя направлениями. Такая регулировка помогает поддерживать нужную температуру в отдельном контуре и управлять передачей тепла или холода к потребителю. Модель входит в серию VRG 130 и имеет внутреннюю резьбу Rp 1′′, условный проход DN 25 и коэффициент пропускной способности Kvs 10 м3/ч. Клапан может работать вручную или с совместимым электроприводом и регулятором.
Технические характеристики
Поворотный клапан изменяет проходные сечения между тремя патрубками. В смесительном режиме он регулирует доли горячего и охлаждённого теплоносителя, поступающие в общий выход. В распределительном режиме направляет входящий поток в одну из двух ветвей либо делит его между ними. Конкретная функция зависит от схемы трубопроводов и расположения клапана. Основные параметры исполнения VRG 131 25 10:
- Условный проход — DN 25,
- Коэффициент пропускной способности Kvs — 10 м3/ч,
- Присоединение — внутренняя трубная резьба Rp 1′′,
- Номинальный класс давления — PN 10,
- Рабочее давление — до 1 МПа,
- Максимальный перепад давления в смесительном режиме — 100 кПа,
- Максимальный перепад давления в распределительном режиме — 200 кПа,
- Температура теплоносителя — от −10 до +110 C при длительной работе и до +130 C временно,
- Масса — около 0,70 кг,
- Монтажные габариты по каталожным размерам — 41 × 82 × 34 × 52 × 41 мм.
Kvs характеризует пропускную способность клапана при полностью открытом проходе и стандартных условиях испытания. Значение 10 м3/ч не следует воспринимать как гарантированный расход в любой системе: фактический расход зависит от перепада давления, схемы обвязки, насоса и сопротивления трубопровода. Рабочую точку рассчитывают по параметрам конкретного контура.
Конструкция и материалы
Корпус объединяет три резьбовых патрубка и внутреннюю камеру, в которой поворачивается регулирующий элемент. Положение элемента определяет, какие каналы соединены и как распределяется поток. На верхней части вала устанавливается рукоятка или привод. Основные элементы клапана и их назначение:
- Корпус из латуни, устойчивой к обесцинкованию, образует прочную гидравлическую оболочку,
- Поворотный элемент из износостойкой латуни изменяет проход между патрубками,
- Вал и втулка из композитного материала PPS передают вращение и поддерживают подвижный узел,
- Уплотнительные кольца из EPDM уменьшают утечки по подвижным и статичным соединениям,
- Рукоятка либо совместимый привод задаёт угол поворота клапана.
Конструкция рассчитана на малое внутреннее протекание. Для серии указаны значения утечки менее 0,05 % в смесительном режиме и менее 0,02 % в распределительном. Эти показатели относятся к внутреннему перетоку через закрытый канал, а не к герметичности резьбового соединения с трубой.
Принцип работы и регулирование
Регулирование происходит за счёт поворота внутреннего элемента относительно корпуса. При изменении угла меняется площадь прохода между портами, а значит — соотношение расходов в ветвях. Промежуточное положение позволяет плавно изменять температуру смешанного потока или степень подачи в отдельное направление. Последовательность регулирования в смесительном контуре обычно включает следующие действия:
- Один вход подаёт более горячий теплоноситель, второй — охлаждённый поток из обратной линии,
- Поворотный элемент меняет доли потоков, поступающих в общий выход,
- Измерительный датчик или оператор контролирует температуру после смешения,
- Рукоятка либо привод корректирует положение клапана до достижения требуемого режима.
В ручном исполнении положение задаётся рукояткой. Для автоматического управления клапан можно оснастить совместимым приводом и подключить его к контроллеру. Контроллер получает сигнал от датчика температуры и изменяет угол поворота, чтобы поддерживать заданное значение. Сам клапан не измеряет температуру и не выполняет управление без внешнего привода или ручного воздействия.
Монтаж и эксплуатация
Клапан устанавливают в трубопровод в соответствии с выбранной схемой — для смешения или распределения. Перед монтажом необходимо сверить назначение каждого патрубка с гидравлической схемой: ошибочное подключение может привести к неправильной работе контура, даже если соединения выполнены герметично. При установке учитывают следующие условия:
- Соединения Rp 1′′ выполняют с совместимой трубной резьбой и уплотнением, рассчитанным на рабочую температуру и давление,
- Трубопровод перед монтажом очищают от загрязнений, способных повредить внутренние поверхности и уплотнения,
- Корпус закрепляют без перекоса и чрезмерного усилия, передаваемого от труб,
- Положение вала и рукоятки оставляют доступным для регулировки или установки привода,
- После заполнения контура проверяют герметичность соединений и свободный ход регулирующего элемента.
Теплоносителем может служить отопительная вода, подготовленная с учётом требований к качеству воды в отопительных системах. Для водно-гликолевых смесей допускается концентрация гликоля до 50 %, для водно-этанольных — до 28 %. Превышение допустимой концентрации или использование среды, несовместимой с латунью и EPDM, может повлиять на ресурс и герметичность клапана. При эксплуатации важно не превышать указанные давление, перепад давления и температурные пределы. Для стабильного регулирования клапан также необходимо согласовать с насосом и гидравлическим сопротивлением контура. Слишком высокий перепад давления способен ухудшить плавность регулирования и повысить нагрузку на внутренний механизм.
Таким образом, ESBE VRG 131 25 10 — компактный трёхходовой поворотный клапан, предназначенный для смешения или распределения теплоносителя. Его латунный корпус, резьбовые соединения Rp 1′′, условный проход DN 25 и Kvs 10 м3/ч позволяют применять модель в отопительных и охлаждающих контурах, если их рабочие параметры соответствуют ограничениям клапана. Управление возможно вручную или через совместимые привод и контроллер. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте поставок представлены устройства для инженерных и технологических систем, включая клапаны и компоненты трубопроводной автоматики.
