Поворотный привод ESBE ARA559: особенности и применение в системах отопления

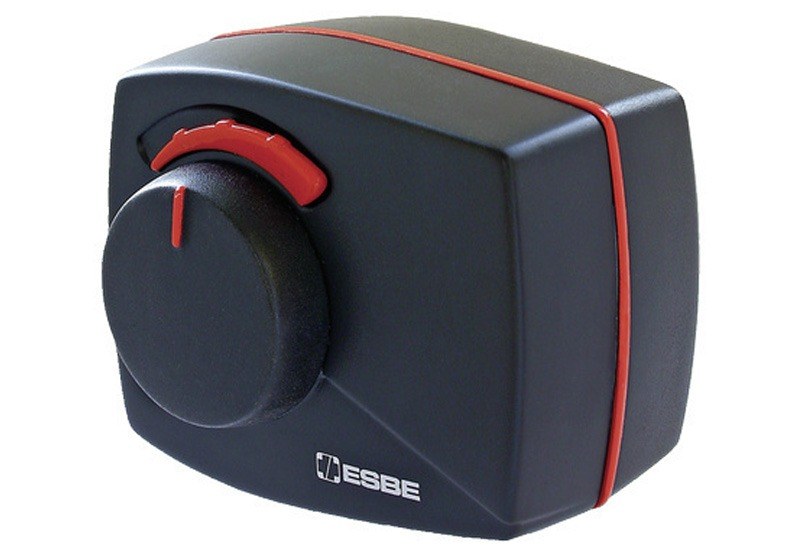

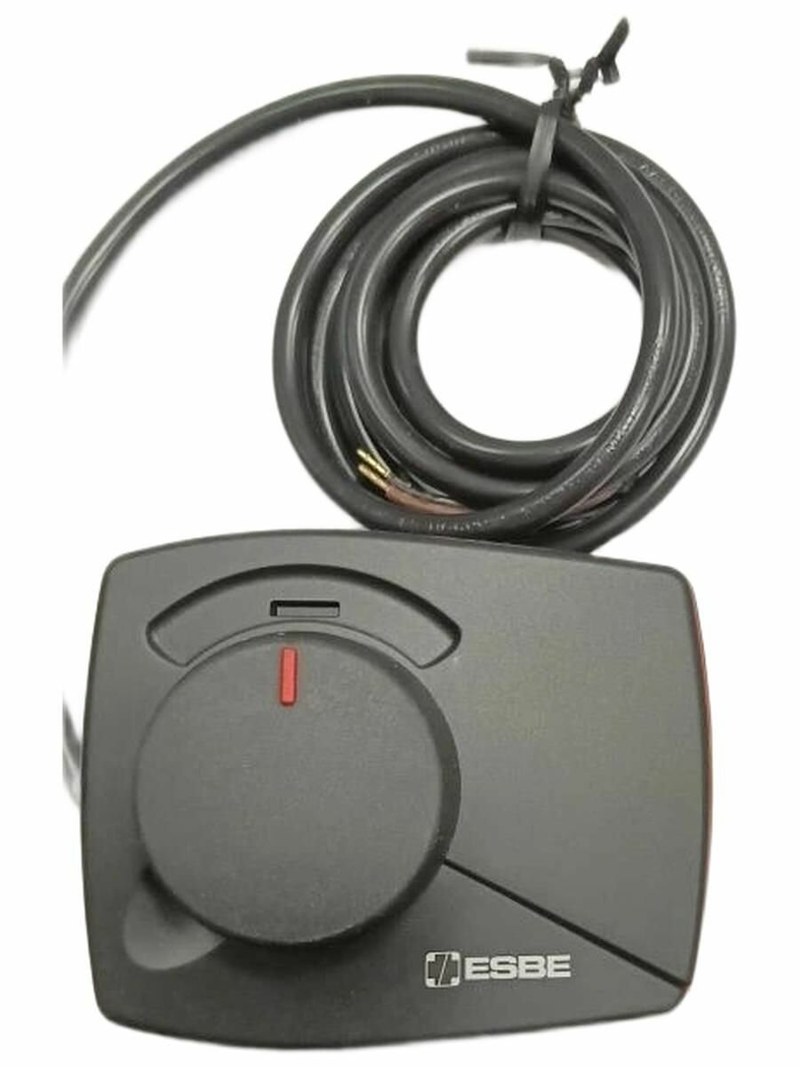

ESBE ARA559 — компактный электрический привод для поворотных смесительных клапанов. Он преобразует управляющий сигнал автоматики в поворот штока клапана и позволяет изменять соотношение потоков теплоносителя. Такой привод применяют в системах отопления, охлаждения и горячего водоснабжения, где требуется автоматическое регулирование температуры или расхода. Модель относится к пропорциональным приводам: положение клапана меняется в соответствии с аналоговым сигналом контроллера. Для ARA559 указываются питание 24 В, крутящий момент до 6 Н·м, угол поворота 90 и время полного хода 45 или 120 секунд. Предусмотрены сигналы напряжения и тока; близкая по характеристикам модель ESBE ARA659 с артикулом 12520200 представлена в современной линейке производителя.
Основные технические характеристики
Числовые параметры определяют электрическую совместимость привода, скорость регулирования и допустимую нагрузку на его выходной вал:
- Питание — 24 В переменного или постоянного тока в зависимости от исполнения,
- Время поворота на 90 — 45 или 120 секунд в зависимости от настройки,
- Присоединение — через соответствующий монтажный комплект к поворотному клапану,
- Защитное исполнение, потребляемая мощность и температурные пределы следует сверять с маркировкой конкретного привода и его паспортом.
Сигналы 0–10 В и 2–10 В задают положение клапана напряжением, а 0–20 мА и 4–20 мА — током. Наличие нескольких вариантов входа упрощает интеграцию привода с разными контроллерами, однако тип сигнала должен быть одинаково настроен на обоих устройствах. Значения 45 и 120 секунд относятся к полному перемещению; более короткое время ускоряет реакцию, а более длинное обеспечивает плавное изменение положения. У современной модели ARA659 производитель указывает диапазон 45/120 секунд и момент 6 Н·м.
Конструкция и принцип работы
В корпусе привода размещены электродвигатель, редуктор, механизм передачи вращения и электронный блок управления. Внешний выход соединяется со штоком клапана. Компактное исполнение позволяет устанавливать привод непосредственно на совместимую клапанную арматуру. Рабочий цикл начинается с поступления аналогового сигнала от контроллера. Электронный блок интерпретирует его как требуемое положение, после чего двигатель через редуктор поворачивает шток клапана. При изменении сигнала механизм перемещается дальше или меняет направление. Достижение заданного положения прекращает движение до следующей команды. В отличие от двухпозиционного управления, пропорциональный режим позволяет удерживать промежуточные положения. Благодаря этому смесительный клапан регулирует поток постепенно, а температура в контуре меняется без постоянных переходов между полностью открытым и закрытым состояниями.
Монтаж и эксплуатация
Для корректной работы важно согласовать электрические параметры, механическое соединение и конфигурацию контроллера. До монтажа привод обесточивают, а клапан устанавливают в предусмотренное проектом положение. После механического соединения проверяют полный ход, направление вращения и соответствие показаний контроллера фактическому положению клапана. При подключении учитывают следующие требования:
- Напряжение питания должно соответствовать маркировке именно данного экземпляра,
- Тип входа привода и выходной сигнал контроллера должны совпадать,
- Схему и назначение проводов определяют по документации конкретного исполнения,
- Механический монтаж выполняют с подходящим адаптером, если конструкция клапана этого требует,
- После установки проверяют, что привод перемещает клапан без заеданий и чрезмерного усилия.
Максимальный момент 6 Н·м ограничивает нагрузку, с которой привод способен уверенно поворачивать клапан. Если клапан туго вращается или загрязнён, привод может не достигать заданного положения. Поэтому исправность арматуры и отсутствие механических препятствий имеют прямое значение для точности регулирования.
Практические особенности применения
ARA559 наиболее полезен там, где контроллер должен непрерывно корректировать подачу теплоносителя по температурному датчику. В отопительном контуре привод меняет долю горячего потока, поступающего в смесительную линию; в системе охлаждения регулирует соотношение потоков для поддержания заданной температуры. В таких схемах клапан и привод работают как единый регулирующий узел. При проектировании важно учитывать, что скорость поворота влияет на динамику системы. Если привод перемещается слишком быстро для конкретного контура, температура может колебаться. Более медленный ход уменьшает резкость изменений, но увеличивает время реакции на команду. Настройку выбирают с учётом инерции системы и алгоритма контроллера.
Таким образом, ESBE ARA559 предназначен для автоматического пропорционального управления поворотным смесительным клапаном. Питание 24 В, аналоговые управляющие сигналы, крутящий момент до 6 Н·м и поворот на 90 позволяют использовать его в регулирующих узлах отопления, охлаждения и других гидравлических систем. При монтаже особенно важны совместимость сигнала контроллера, правильное соединение с клапаном и свободный ход арматуры.
