Электролитический конденсатор EPCOS 3000 — особенности электронных компонентов и их применение в промышленности

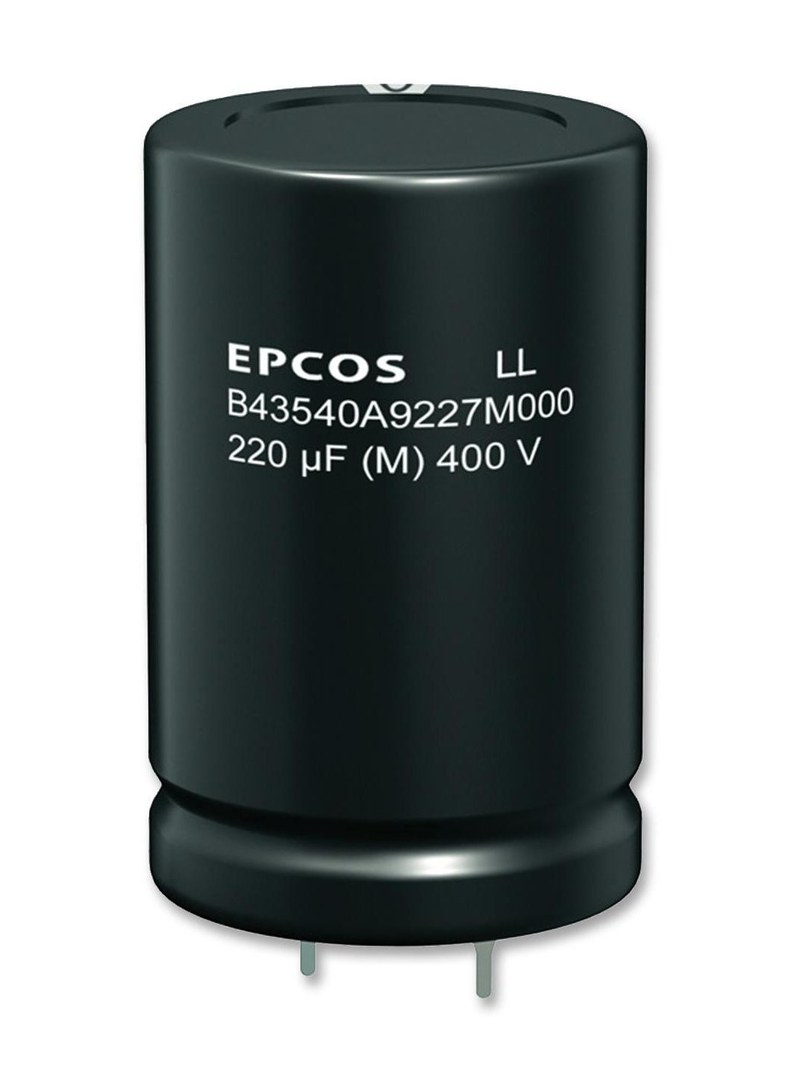

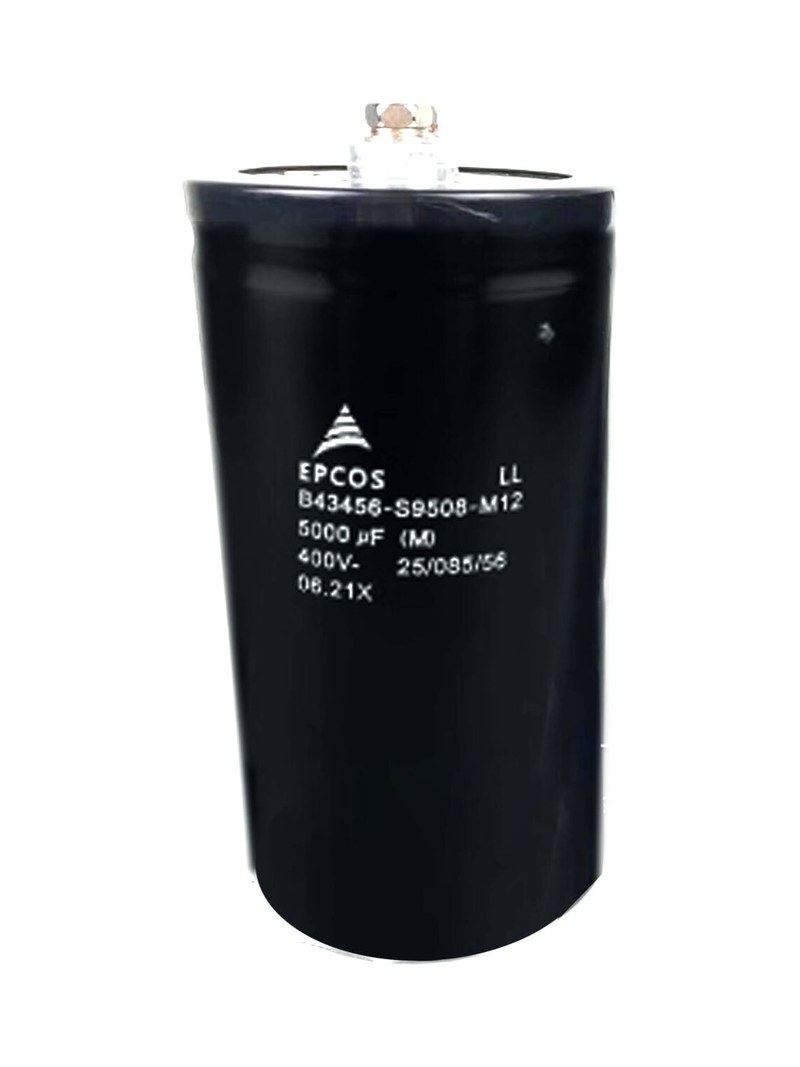

Электролитический конденсатор EPCOS — полярный компонент, который накапливает электрический заряд и применяется для сглаживания пульсаций, фильтрации помех и кратковременного накопления энергии. Такие конденсаторы устанавливают в источниках питания, преобразователях, приводах и другой промышленной электронике.
Основные параметры
В промышленной аппаратуре конденсатор поддерживает стабильность напряжения в цепях питания и участвует в формировании временных характеристик электронных схем. Его рабочие свойства определяются несколькими параметрами, которые проверяют по маркировке корпуса и документации конкретного исполнения:
- номинальная ёмкость, измеряемая в микрофарадах, определяет запасаемый заряд и степень сглаживания пульсаций,
- номинальное напряжение показывает предельное постоянное напряжение, допустимое на выводах при заданных условиях работы,
- эквивалентное последовательное сопротивление влияет на потери, нагрев и эффективность фильтрации,
- допустимый ток пульсаций характеризует способность компонента работать в цепи с переменной составляющей тока,
- рабочая температура и срок службы задают условия, в которых сохраняются заявленные параметры.
Эти характеристики взаимосвязаны. Например, повышенный ток пульсаций увеличивает внутренний нагрев, а высокая температура ускоряет старение электролита. Поэтому при замене компонента учитывают не только ёмкость и напряжение, но и габариты, полярность, допустимый ток пульсаций и ресурс.
Конструкция и принцип действия
Типичный алюминиевый электролитический конденсатор содержит анодную фольгу с тонким слоем оксида, электролит, разделитель и катодную систему. Оксидный слой служит диэлектриком. Электролит обеспечивает электрический контакт с поверхностью разделителя и катода. Слои сворачивают в рулон, помещают в корпус и герметизируют; конкретное исполнение корпуса и выводов зависит от модели. При подаче постоянного напряжения на обкладках накапливаются заряды противоположного знака. В цепи переменного тока компонент оказывает сопротивление, зависящее от частоты, ёмкости и внутренних потерь. Благодаря этому конденсатор пропускает переменную составляющую сигнала и сглаживает изменения напряжения в узлах питания. Рабочая полярность для стандартного полярного исполнения обязательна. Обратное включение способно повредить оксидный слой и привести к перегреву, утечке электролита или разрушению корпуса. Неполярные исполнения существуют, но их наличие нельзя установить по одному обозначению «EPCOS 3000».
Режимы работы и применение
В источниках питания конденсатор обычно включают после выпрямителя, где он сглаживает пульсирующее напряжение. В преобразователях и приводах он может использоваться в звене постоянного тока для уменьшения колебаний напряжения. В электронных блоках управления такие компоненты также применяют для фильтрации низкочастотных помех и локального накопления энергии. Практический результат зависит от места установки и параметров схемы. Недостаточная ёмкость может усилить пульсации, а чрезмерное значение способно увеличить пусковой ток и нагрузку на выпрямительные элементы. Конденсатор выбирают с учётом режима, частоты пульсаций, температуры внутри оборудования и требований к сроку службы.
Монтаж и эксплуатационные ограничения
Перед монтажом проверяют маркировку, состояние корпуса, обозначение полярности и соответствие компонента электрической схеме. При установке соблюдают ориентацию выводов и предусмотренные для платы расстояния. Корпус не должен испытывать механическое давление, а область вокруг конденсатора должна обеспечивать допустимый температурный режим. При эксплуатации учитывают следующие факторы:
- напряжение на компоненте не должно превышать номинальное значение,
- полярность подключения должна соответствовать маркировке,
- ток пульсаций не должен выходить за пределы, указанные для модели,
- температура корпуса и окружающей среды должна оставаться в допустимом диапазоне,
- сильная вибрация, перегрев и повреждение герметизации сокращают срок службы.
При диагностике оценивают вздутие корпуса, следы электролита, повышенный нагрев и изменение параметров. Однако внешне исправный компонент тоже может потерять ёмкость или увеличить эквивалентное последовательное сопротивление, поэтому состояние проверяют измерительным прибором при безопасном отключённом питании.
Таким образом, электролитический конденсатор EPCOS выполняет задачи сглаживания напряжения, фильтрации и накопления энергии в промышленных электронных системах. Его надёжная работа зависит от соответствия ёмкости, напряжения, тока пульсаций, полярности и температурного режима конкретной схеме. Для точной идентификации исполнения требуется полная маркировка компонента: обозначения «EPCOS 3000» недостаточно для определения его характеристик. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В её ассортименте представлены компоненты для промышленных систем и электронной аппаратуры. Поставка оборудования позволяет предприятиям комплектовать производственные установки необходимыми изделиями.
