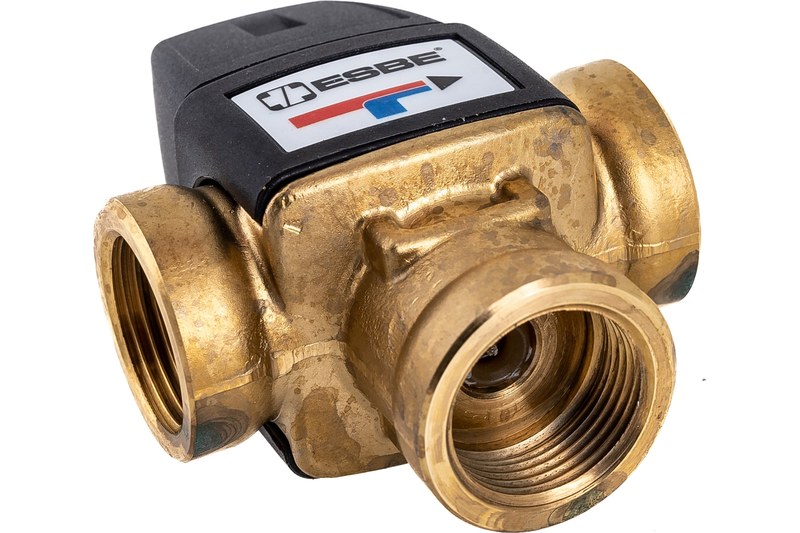

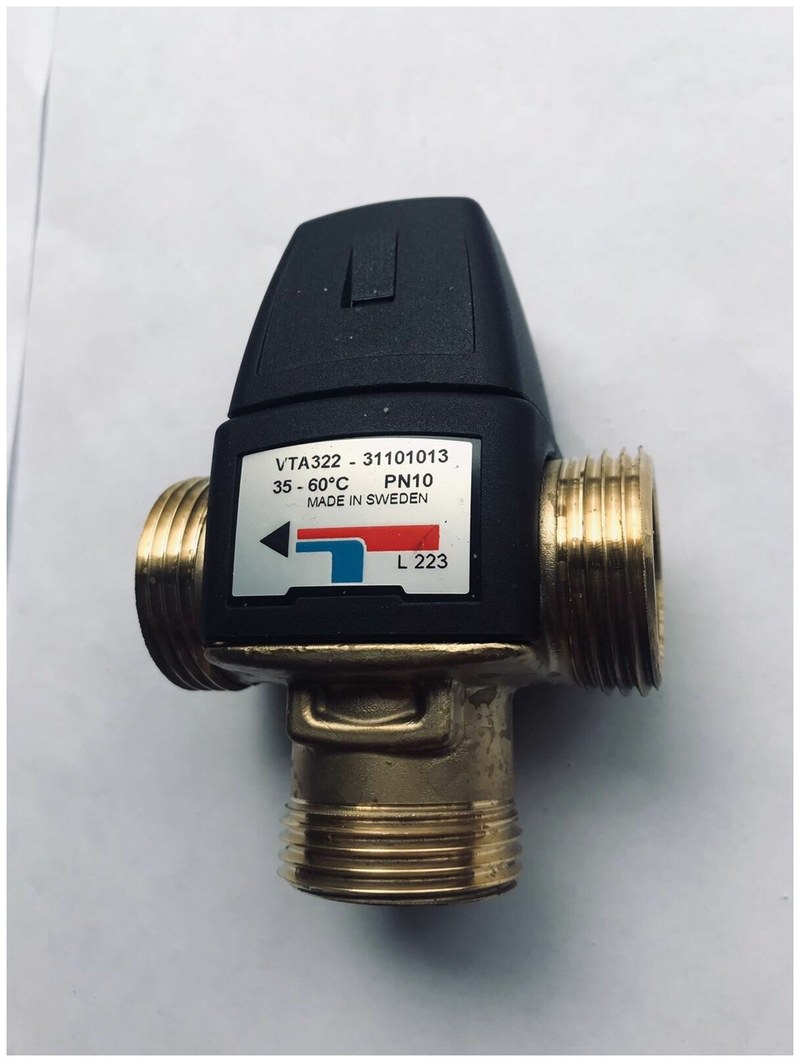

Трехходовой термостатический клапан ESBE – эффективное решение для автоматического регулирования температуры
Термостатический трехходовой клапан ESBE смешивает потоки горячей и холодной воды, поддерживая заданную температуру на выходе. Он применяется в системах горячего водоснабжения и отопления, где важно ограничивать перегрев или поддерживать стабильную температуру рабочей среды. В отличие от клапана с электроприводом, термостатическая модель реагирует на температуру непосредственно и не требует внешнего контроллера для основного регулирования.
Технические параметры
Технические характеристики определяют совместимость клапана с системой и его способность поддерживать требуемый режим. У моделей ESBE фиксированное значение температуры настройки не является общим для всей линейки: оно зависит от исполнения и диапазона термостатического элемента. Для конкретного клапана проверяют следующие параметры:
- диапазон регулирования температуры, указанный для выбранной модели;
- номинальный расход и коэффициент пропускной способности, определяющие потери давления и доступный поток;
- максимальное рабочее давление и допустимый перепад давления между входами;
- температурные пределы горячей и смешанной воды;
- номинальный размер и тип резьбового или иного присоединения;
- материалы корпуса, затвора и уплотнений;
- наличие функции защиты от ожога или ограничения температуры при нарушении подачи холодной воды, если она предусмотрена исполнением.
Эти значения нельзя переносить с одной модели на другую. Например, клапан для поддержания температуры в контуре отопления может отличаться от исполнения для горячего водоснабжения по рабочему диапазону и гидравлическим характеристикам. При расчете также учитывают давление в системе: если оно чрезмерно различается на входах, фактическая температура смешанного потока может колебаться.
Принцип работы
Регулирование происходит за счет изменения объема термочувствительного элемента при нагреве или охлаждении. Он перемещает затвор и тем самым меняет долю горячей воды в смеси. Процесс продолжается до тех пор, пока температура потока не приблизится к установленному уровню. Последовательность регулирования выглядит следующим образом:
- горячая и холодная вода поступают через соответствующие входы;
- потоки соединяются во внутренней камере клапана;
- при отклонении температуры затвор изменяет проходное сечение входов;
- соотношение потоков корректируется до достижения заданного температурного режима.
При повышении температуры термостатический механизм уменьшает поступление горячей воды и увеличивает долю холодной. При охлаждении смеси он действует в обратном направлении. Скорость реакции и устойчивость регулирования зависят от конструкции модели, расхода, давления и температуры на входах.
Монтаж и эксплуатация
Для корректной работы клапан устанавливают с учетом обозначений входов и направления потока. Перепутанное подключение горячей и холодной воды нарушает смешение и может привести к нестабильной температуре. До монтажа следует проверить маркировку корпуса и схему, предусмотренную для конкретного исполнения. Основные правила установки и эксплуатации включают:
- соблюдение направления потоков и назначений патрубков;
- установку запорной арматуры, позволяющей обслуживать узел без опорожнения всей системы;
- очистку трубопроводов от окалины, стружки и других загрязнений перед пуском;
- использование фильтров, если качество воды или состояние сети повышают риск засорения каналов;
- обеспечение доступа к регулятору и корпусу для настройки и осмотра;
- проверку температуры на выходе после запуска и при изменении рабочих условий.
Температуру оценивают на выходе клапана после стабилизации потока. Если давление или температура на входе меняются, результат регулирования также может измениться. При эксплуатации необходимо соблюдать допустимые значения температуры и давления, указанные изготовителем для конкретной модели. Загрязнение воды, образование отложений и износ уплотнений способны ухудшать точность регулирования.
Применение и практические особенности
Термостатические клапаны ESBE используют в узлах, где температура должна поддерживаться без постоянного управляющего сигнала. В системах горячего водоснабжения они ограничивают температуру смешанной воды. В отопительных установках клапан может участвовать в регулировании температуры подачи, если схема и характеристики модели соответствуют этой задаче. Типичные области применения включают:
- узлы приготовления смешанной воды в системах горячего водоснабжения;
- контуры напольного и низкотемпературного отопления;
- тепловые пункты и распределительные узлы;
- оборудование, которому требуется поддерживать заданную температуру жидкости;
- технологические системы с циркуляцией воды в пределах допустимых параметров клапана.
К основным практическим особенностям относятся автономное температурное регулирование, компактное исполнение и отсутствие необходимости подключать электрическое питание. При этом клапан не заменяет насос, запорную арматуру или систему безопасности. Его возможности ограничены гидравлической схемой, характеристиками входных потоков и параметрами конкретной модели.
