Надёжный датчик Elhart ESS1 DD 040 для промышленного оборудования
Однофазное твердотельное реле ELHART ESS1-DD-040 представляет собой электронное коммутационное устройство, предназначенное для включения и отключения электрических нагрузок постоянного тока. Модель относится к категории реле DC-DC, у которых управление и переключение силовой цепи выполняются сигналами постоянного напряжения. Устройство рассчитано на коммутацию напряжения от 12 до 250 В при максимальном токе 40 А. Главная функция ESS1-DD-040 заключается в управлении силовой электрической цепью посредством относительно маломощного сигнала. Реле позволяет подключать исполнительные механизмы, нагревательные элементы постоянного тока и другие электроприёмники к системам промышленной автоматизации. При этом управляющая и силовая цепи электрически изолированы друг от друга.
Функциональные возможности
Реле ESS1-DD-040 применяется для дистанционного управления электрическими потребителями, работающими от источников постоянного напряжения. Оно выполняет функцию электронного ключа между источником питания и исполнительной нагрузкой. Основные задачи устройства включают:
- включение электрической нагрузки при поступлении управляющего напряжения,
- разделение управляющих и силовых электрических цепей посредством гальванической изоляции,
- коммутацию постоянного тока без механического перемещения контактов,
- управление исполнительными устройствами по сигналам программируемых логических контроллеров,
- реализацию дискретного управления в автоматизированных технологических установках.
Модель ESS1-DD-040 предназначена для работы именно с постоянным током. Использование устройства вместо реле, рассчитанного на коммутацию переменного напряжения, недопустимо без подтверждения соответствующей функциональности. Обозначение DD указывает на постоянный ток в цепях управления и нагрузки. Число 040 характеризует максимальный коммутируемый ток, составляющий 40 А.
Основные технические характеристики
Электрические параметры определяют совместимость реле с источником управляющего сигнала и характеристиками подключаемой нагрузки. Для ESS1-DD-040 важны не только предельные значения напряжения и тока, но и коммутационные, изоляционные и температурные показатели. Технические характеристики модели представлены следующими значениями:
- тип устройства — однофазное твердотельное реле DC-DC,
- количество коммутируемых силовых каналов — 1,
- диапазон управляющего напряжения — 5–32 В постоянного тока,
- минимальное напряжение включения — 5 В,
- диапазон коммутируемого напряжения — 12–250 В постоянного тока,
- падение напряжения на силовом выходе во включённом состоянии — менее 2 В,
- время переключения — не более 10 мс,
- диапазон температуры окружающей среды — от −30 до +80 C,
- максимально допустимый кратковременный ток перегрузки продолжительностью 10 мс — 380 А,
- сопротивление входной цепи управления — более 0,5 кОм,
- рассеиваемая мощность при температуре окружающей среды +25 C — ориентировочно 1,12 Вт на 1 А тока нагрузки,
- габаритные размеры — 45 × 60 × 27,5 мм,
- индикация управляющего сигнала — светодиодная.
Максимальный ток 40 А представляет собой предельную характеристику силового выхода, а не универсальное значение длительной нагрузки при любых условиях. Реально допустимый рабочий ток определяется характером электроприёмника, его пусковыми характеристиками и эффективностью теплоотвода.
Конструкция и основные компоненты

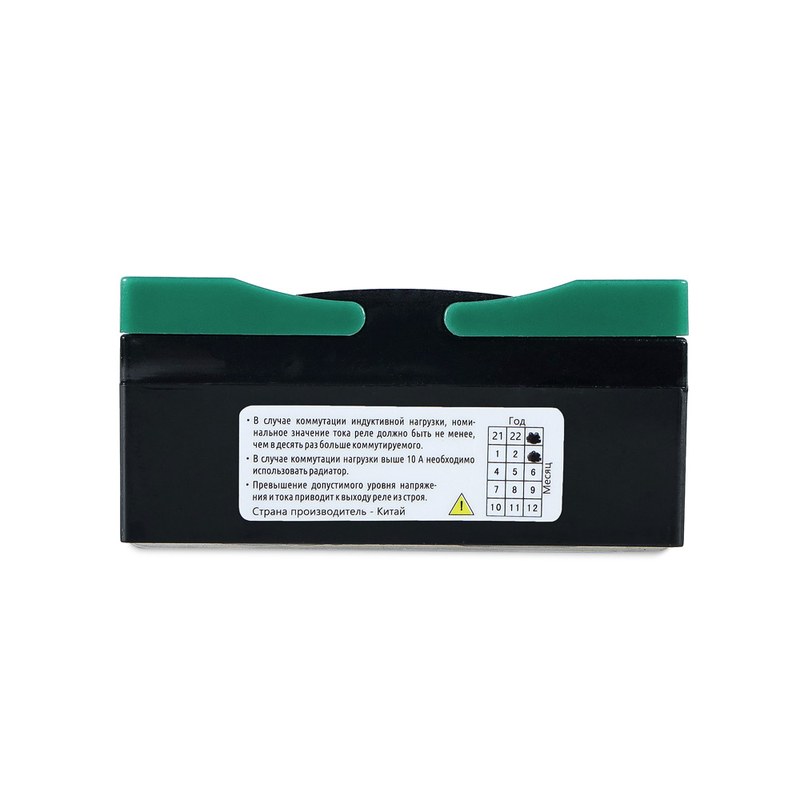

Реле ELHART ESS1-DD-040 выполнено в компактном корпусе, предназначенном для установки в электротехническом шкафу или внутри промышленного оборудования. Конструкция объединяет управляющую электронику, силовой полупроводниковый узел и элементы отвода тепла. К основным функциональным элементам относятся:
- силовой полупроводниковый ключ, обеспечивающий прохождение тока через подключённую нагрузку,
- входная цепь управления, воспринимающая постоянное напряжение от внешнего контроллера,
- узел гальванической развязки, разделяющий управляющую электронику и силовую цепь,
- электронная схема управления, формирующая воздействие на силовой ключ,
- светодиодный индикатор, отображающий наличие управляющего сигнала,
- силовые контактные выводы, предназначенные для подключения источника питания и нагрузки,
- входные контактные выводы для подключения управляющего напряжения,
- корпус с электрической изоляцией, защищающий внутренние электронные компоненты,

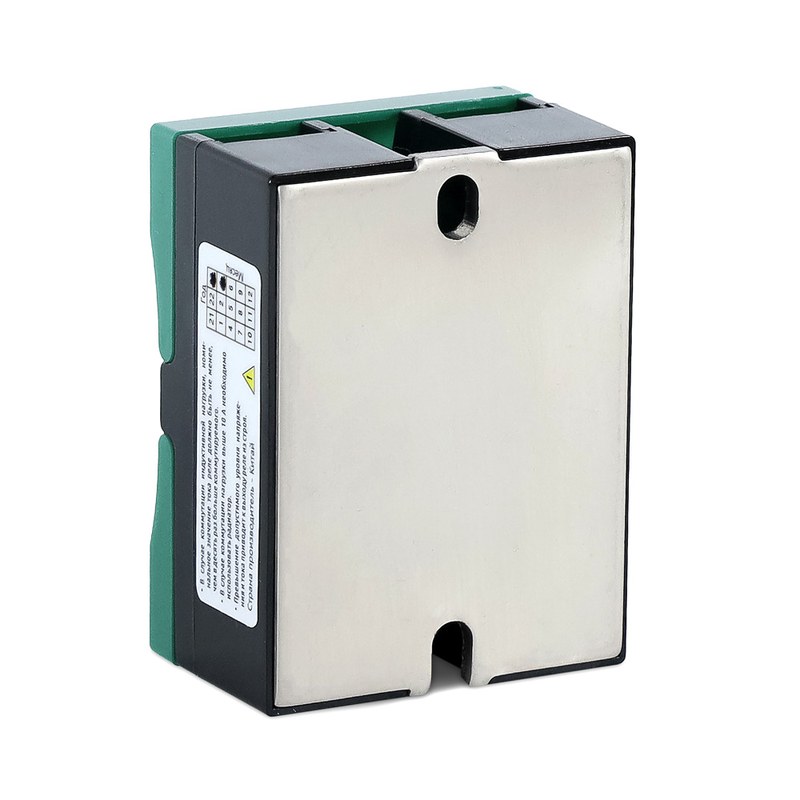

- металлическое основание, обеспечивающее передачу выделяемого тепла внешнему радиатору.
Гальваническая развязка предотвращает непосредственное электрическое соединение входной и выходной цепей. Благодаря этому управляющее оборудование может работать с относительно небольшим напряжением, не подвергаясь прямому воздействию высокого напряжения силовой цепи при нормальной эксплуатации.
Применение в промышленных системах
ESS1-DD-040 используется в электрических цепях постоянного тока, где необходимо организовать автоматическое включение и отключение оборудования. Возможность управления сигналами 5–32 В обеспечивает совместимость с различными электронными контроллерами. Основные направления применения включают:
- шкафы промышленной автоматизации с дискретным управлением силовыми цепями,
- технологические установки с нагревательными элементами постоянного тока,
- автоматизированные производственные линии с электронным управлением исполнительными устройствами,
- системы коммутации электромагнитных механизмов постоянного тока,
- испытательные стенды с программным включением и отключением электрических нагрузок,
- специализированные источники питания и распределительные устройства постоянного тока,
- лабораторное оборудование с дистанционно управляемыми электрическими цепями.
В системах температурного регулирования реле может использоваться как промежуточное силовое устройство между электронным регулятором и нагревательной нагрузкой. Контроллер анализирует сигнал температурного датчика и формирует команду включения или отключения. На испытательных стендах реле позволяет организовать автоматизированное выполнение повторяющихся циклов подачи питания. Такой принцип удобен при функциональных испытаниях электрических потребителей и технологических модулей.
Таким образом, однофазное твердотельное реле ELHART ESS1-DD-040 является электронным устройством силовой коммутации постоянного тока. Модель сочетает управление напряжением 5–32 В, рабочий диапазон силовой цепи 12–250 В и максимальный коммутируемый ток 40 А. Полупроводниковая конструкция обеспечивает бесконтактное переключение электрических нагрузок без механического износа контактных элементов. Компания «Олниса» осуществляет поставки промышленного оборудования на территории России и стран СНГ. В ассортименте поставляемой продукции представлены электротехнические компоненты, устройства промышленной автоматизации и оборудование для производственных предприятий. Поставки промышленного оборудования компанией «Олниса» охватывают потребности различных отраслей промышленности, включая предприятия с автоматизированными технологическими процессами.
