Датчик угла поворота Elobau 424A17A090B01 — технические характеристики и сферы применения

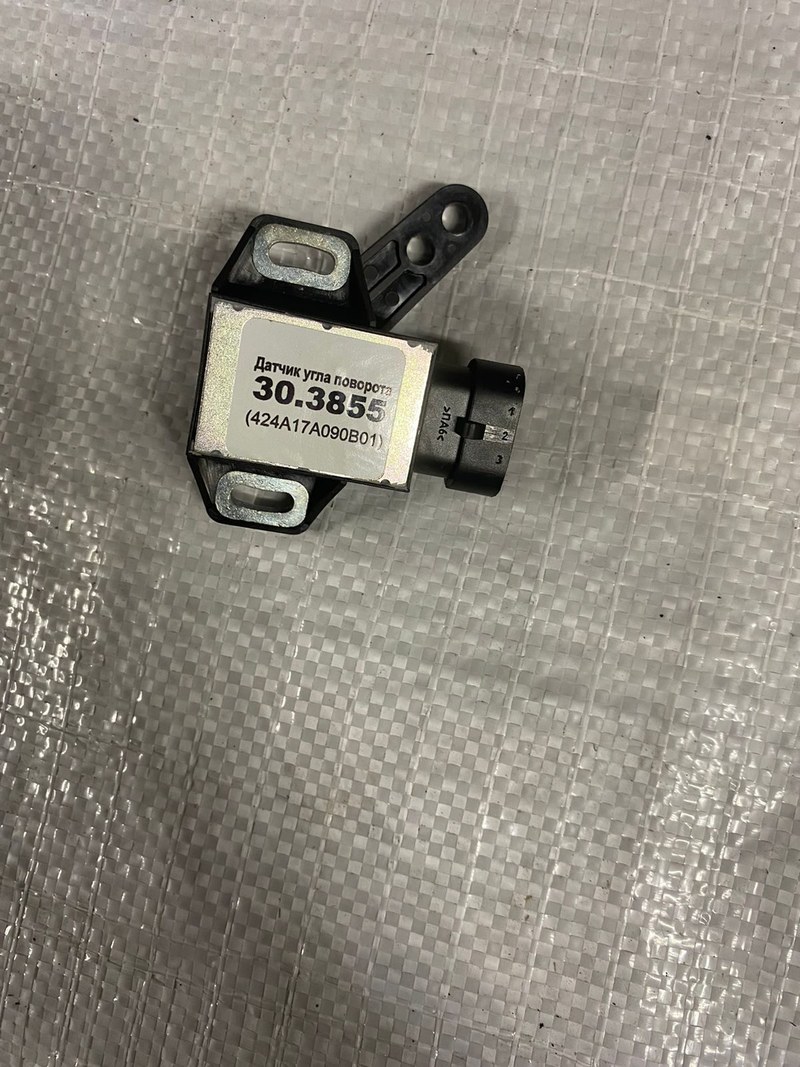

Elobau 424A17A090B01 — датчик угла поворота, применяемый в системах контроля положения подвижных механизмов. В сельскохозяйственной технике он используется, в частности, в узлах копирования рельефа поля и жатках комбайнов. Датчик преобразует механический поворот в электрический сигнал, который может обрабатывать контроллер машины. По конструкции это бесконтактное устройство на эффекте Холла: измерение не требует скользящего электрического контакта, что помогает снизить износ при регулярных перемещениях механизма.
Технические характеристики
Датчик сообщает системе управления положение поворотного элемента в пределах заданного угла. Такой сигнал позволяет контролировать перемещение механизма и использовать его в автоматике машины. Обозначение 424A17A090B соответствует датчику с диапазоном измерения 90, направлением изменения сигнала против часовой стрелки и выходом 0,5–4,5 В. Индекс 424A17A090B01 встречается в каталогах как код детали для сельскохозяйственной техники; в одном каталоге для этой комплектации также указан кронштейн. Основные параметры семейства 424A, к которому относится эта модель:
- диапазон измерения — 90,
- тип измерительного элемента — бесконтактный датчик Холла,
- выходной сигнал модели — 0,5–4,5 В,
- напряжение питания для соответствующего исполнения — 10–30 В постоянного тока,
- разрешение — 0,1,
- частота обновления сигнала — 2000 Гц,
- степень защиты корпуса — IP67,
- рабочая температура — от −40 до +85 C,
- корпус — из PBT,
- подшипник вала — шариковый,
- разъём — AMP Superseal 1.5,
- максимальная осевая нагрузка на вал — 50 Н, радиальная — 100 Н,
- момент затяжки крепёжных винтов — 2,5 Н·м.
Эти значения описывают исполнение серии; перед заменой детали следует сверить электрический разъём, направление сигнала, наличие рычага и механическую часть конкретной комплектации. Для датчика 424A17A090B в каталоге указаны выход 0,5–4,5 В и разъём AMP, а версия с индексом B обозначена как вариант с рычагом.
Конструкция и принцип работы

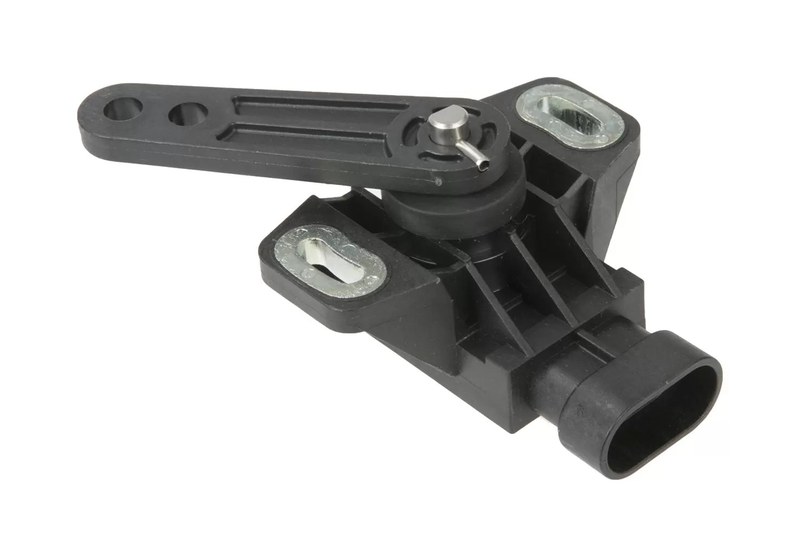

Механическая часть датчика связана с поворотным узлом через вал и рычаг. При перемещении механизма вал меняет положение внутреннего магнитного элемента относительно чувствительного элемента Холла. Электронная схема преобразует изменение магнитного поля в аналоговый сигнал напряжения. Контроллер машины интерпретирует его как положение механизма в пределах измерительного диапазона. В конструкции используются следующие функциональные элементы:
- корпус из полимерного материала, защищающий внутреннюю электронику от внешней среды,
- вал с шариковым подшипником для передачи углового перемещения,
- чувствительный элемент Холла, выполняющий бесконтактное измерение,
- электронная схема формирования выходного сигнала,
- электрический разъём AMP Superseal 1.5,
- рычаг привода в исполнении, предусмотренном комплектацией.
Бесконтактный принцип не исключает механическую нагрузку на вал, поэтому датчик должен быть связан с механизмом без перекоса и чрезмерного усилия. Производитель указывает допустимые нагрузки на вал и отдельно предусматривает варианты с рычагом и механическим упором.
Подключение и эксплуатация
Для работы датчику требуется питание постоянного тока в пределах, соответствующих его исполнению. Аналоговый выход подключается к входу контроллера, рассчитанному на сигнал 0,5–4,5 В. При монтаже важно согласовать диапазон и направление изменения выходного сигнала с логикой системы управления: у исполнения 424A17A090B сигнал рассчитан на поворот против часовой стрелки. Электрическое подключение выполняют через предусмотренный разъём, обеспечивая надёжную фиксацию и защиту соединения. Корпус с защитой IP67 и температурный диапазон от −40 до +85 C позволяют применять датчик в условиях влаги, пыли и значительных перепадов температуры. При установке необходимо соблюдать допустимый момент затяжки крепежа 2,5 Н·м, не превышать нагрузку на вал и исключать удары, заклинивание рычага и ход за пределами механически допустимого диапазона. Электронная защита от переполюсовки предусмотрена для серии 424A; конкретную схему подключения следует сверять с документацией соответствующего исполнения.
Таким образом, Elobau 424A17A090B01 — датчик угла поворота с бесконтактным измерением на эффекте Холла и аналоговым выходом. Его характеристики, включая диапазон 90, разрешение 0,1, защиту IP67 и работу при температурах от −40 до +85 C, подходят для контроля подвижных узлов сельскохозяйственной техники. Точное соответствие исполнения электрическим и механическим параметрам машины необходимо проверять по полной маркировке и комплектации. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены компоненты для производственных систем и специализированной техники, включая датчики и другие элементы промышленной автоматики.
