Стабилизатор напряжения ExeGate Master AV-500 EX291736RUS для защиты техники

ExeGate Master AV-500 — однофазный релейный стабилизатор для защиты электроприборов от колебаний напряжения. Он корректирует напряжение в бытовых и небольших рабочих системах, если на входе оно находится в диапазоне 140–260 В. Номинальная полная мощность модели составляет 500 В·А, активная — 300 Вт. Поэтому устройство рассчитано на отдельные маломощные приборы, а не на питание крупного оборудования или целой производственной линии.

Технические характеристики

Стабилизатор поддерживает выходное напряжение в заданных пределах и отключает нагрузку при недопустимом напряжении или срабатывании защиты. В первую очередь такая модель применима для оборудования с небольшой потребляемой мощностью: автоматики, сетевых устройств и вспомогательной электроники. Совместимость конкретного прибора зависит от его рабочего тока и характера нагрузки. Основные параметры ExeGate Master AV-500:

• Тип — автоматический релейный стабилизатор однофазной сети,
• полная выходная мощность — 500 В·А,
• активная выходная мощность — 300 Вт,
• входное напряжение — 140–260 В,
• выходное напряжение — 220 В ±8%, то есть приблизительно 202–238 В,
• частота сети — 50 Гц,
• время переключения — менее 7 мс,
• заявленный коэффициент полезного действия — 98%,
• максимальный входной ток — 2,5 А,
• выходное подключение — одна розетка Schuko,
• точка установки — настенный монтаж,
• габариты — 390 × 200 × 110 мм,
• масса — 2,8 кг.

Полная и активная мощность обозначают разные ограничения. Значение 500 В·А характеризует общую нагрузку, учитывающую сдвиг фаз между током и напряжением, а предел 300 Вт относится к активной мощности потребителя. Поэтому при подключении следует ориентироваться на оба параметра и оставлять запас, особенно для устройств с электродвигателем, трансформатором или импульсным блоком питания.

Конструкция и принцип работы

В основе устройства лежит релейная схема коррекции напряжения. В ней переключение между отводами трансформатора меняет коэффициент преобразования, повышая или понижая напряжение на выходе. Электронный блок контролирует входную сеть и управляет реле, а корпус размещает силовые и управляющие компоненты. Подробная внутренняя схема и число ступеней регулирования для этой модели в характеристиках не указаны. Работа стабилизатора проходит в несколько этапов: измеряется входное напряжение, определяется необходимость его корректировки, выбирается соответствующая ступень, после чего выход подключается к нагрузке. Время переключения менее 7 мс характеризует быстроту срабатывания при смене ступени. Релейная регулировка происходит дискретно, поэтому стабилизатор не обеспечивает полностью непрерывного изменения напряжения. Если входное напряжение выходит за допустимый диапазон, устройство отключает выход. Защита также предусмотрена от перенапряжения, пониженного напряжения, импульсных скачков, короткого замыкания, перегрузки и перегрева. Индикация сообщает о состоянии сети и причине отключения: нормальный режим отображается зелёным светодиодом, задержка включения — жёлтым, а аварийные состояния сопровождаются красным индикатором и буквенным обозначением.

Подключение и эксплуатация

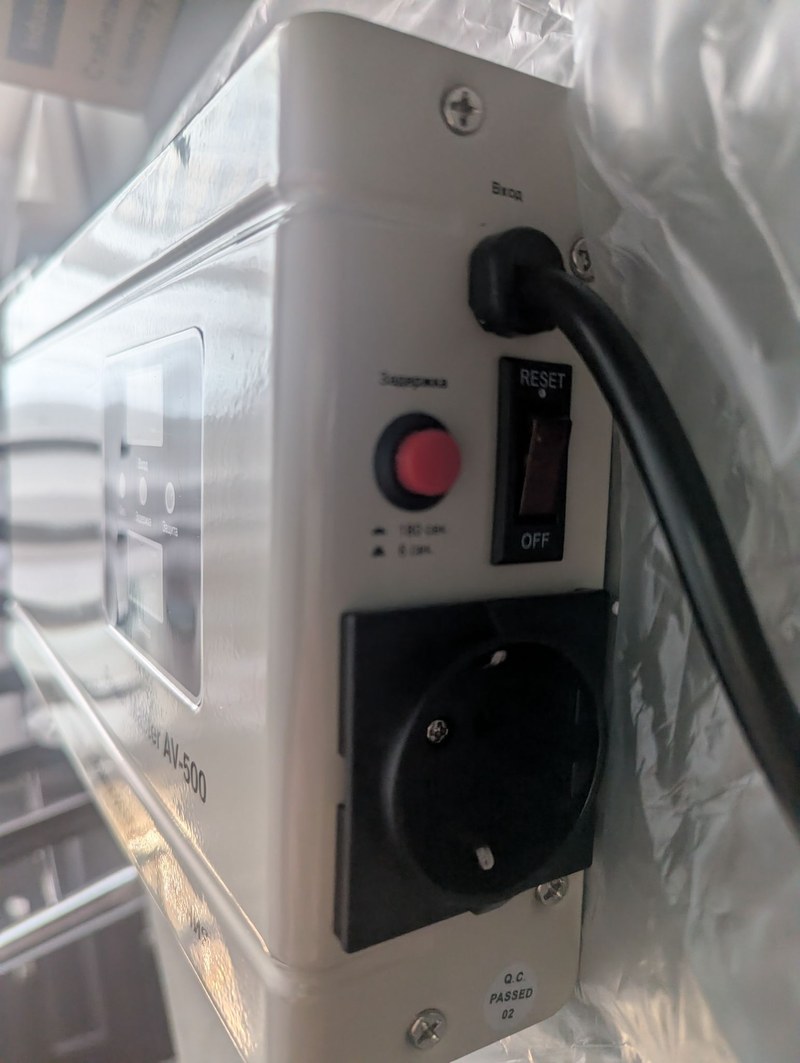

Модель подключается к сети штатным кабелем длиной 1,3 м, а потребитель — к боковой розетке Schuko. Настенный корпус помогает закрепить устройство рядом с защищаемой нагрузкой. При установке необходимо оставить свободное пространство для отвода тепла, обеспечить доступ к розетке и индикаторам и не размещать корпус там, где возможны попадание влаги, пыли или механические повреждения. Перед подключением следует сопоставить параметры прибора с возможностями стабилизатора. Суммарная активная нагрузка не должна превышать 300 Вт, а полная — 500 В·А. Для оборудования с пусковыми токами важно учитывать кратковременное увеличение потребления при включении: номинальная мощность электродвигателя сама по себе не всегда показывает фактическую нагрузку на стабилизатор. Не следует подключать несколько приборов через разветвитель, если их суммарное потребление или характер нагрузки неизвестны. Дополнительные условия безопасной эксплуатации:

• подключать стабилизатор только к исправной однофазной сети с частотой 50 Гц,
• не закрывать вентиляционные отверстия и не устанавливать устройство рядом с источниками тепла,
• не превышать установленные пределы полной и активной мощности,
• при срабатывании защиты проверить сеть и нагрузку до повторного включения,
• не разбирать корпус при подключённом питании.

Таким образом, ExeGate Master AV-500 — компактный релейный стабилизатор для защиты отдельной нагрузки мощностью до 300 Вт при входном напряжении 140–260 В. Он поддерживает выход на уровне 220 В ±8%, оснащён одной розеткой и набором защитных отключений. Применение модели оправдано там, где этих параметров достаточно и требуется настенное устройство для локальной стабилизации сети. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортимент поставок входят электротехнические изделия и оборудование для производственных систем.
