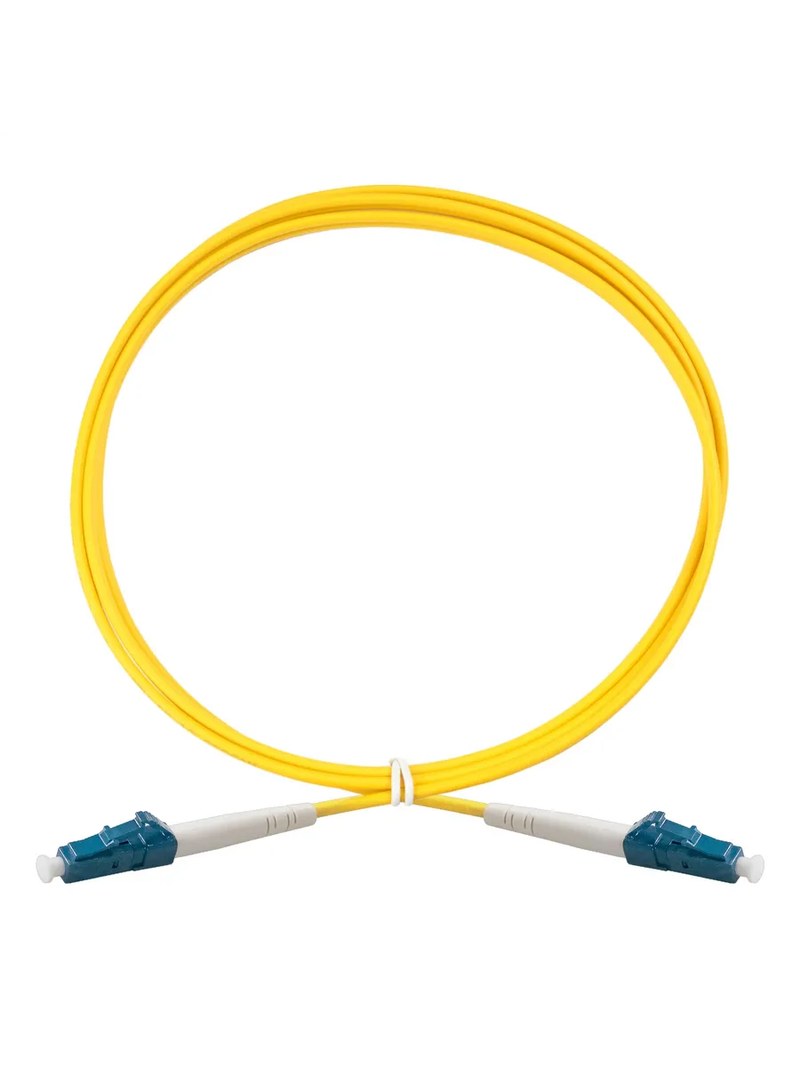

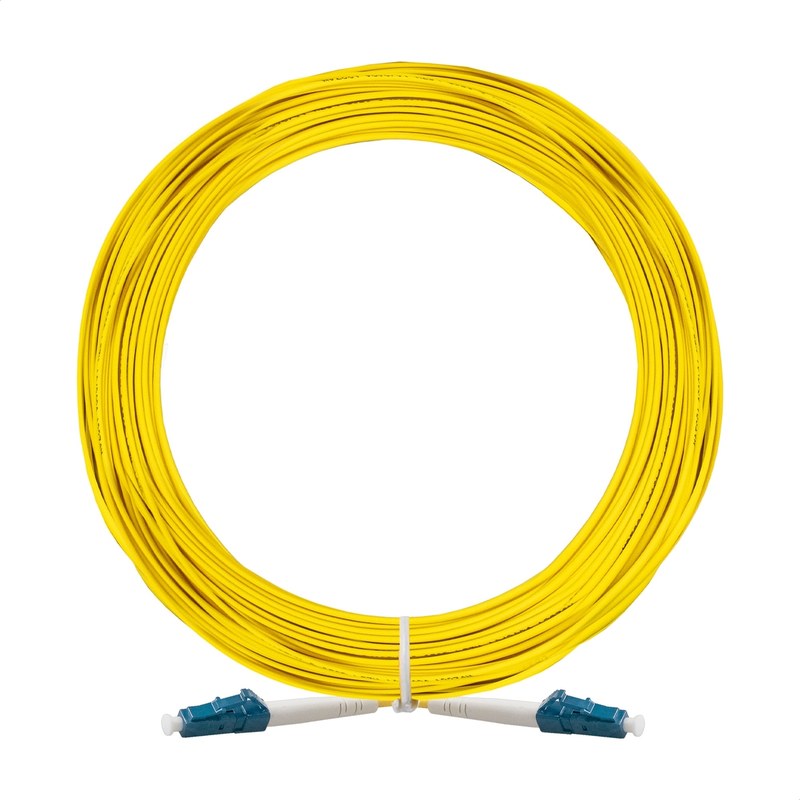

Волоконно-оптический шнур ExeGate FC-S-9-LC-LC-20M-LSZH EX297889 SM 9/125

ExeGate FC-S-9-LC-LC-20M-LSZH EX297889 представляет собой готовый волоконно-оптический соединительный шнур для передачи сигнала по одномодовому оптическому волокну. Изделие относится к категории SM 9/125 OS2 и применяется там, где требуется соединить оборудование или элементы оптической инфраструктуры на дистанции до 20 м без дополнительной оконцовки кабеля.

Технические характеристики

Ключевые параметры ExeGate FC-S-9-LC-LC-20M-LSZH EX297889 представлены ниже:

• бренд — ExeGate,
• категория изделия — волоконно-оптический патч-корд,
• модель — FC-S-9-LC-LC-20M-LSZH,
• обозначение — EX297889,
• тип оптического волокна — одномодовое SM 9/125,
• категория волокна — OS2,
• исполнение — Simplex,
• разъем со стороны A — LC,
• разъем со стороны B — LC,
• тип полировки — UPC,
• длина шнура — 20 м,
• диаметр кабеля — 2 мм,
• материал наружной оболочки — LSZH,
• вносимые потери — не более 0,3 дБ,
• обратные потери — не менее 50 дБ,
• цвет оболочки — желтый,
• рабочая температура — от -20 до +70 °C,
• температура хранения — от -40 до +80 °C,
• EAN — 4895205179233.

Особенности конструкции

Основу ExeGate EX297889 составляет одномодовое оптическое волокно с диаметром сердцевины 9 мкм и оболочки 125 мкм. В отличие от многомодовых линий, такая структура рассчитана на распространение преимущественно одной моды света, что уменьшает межмодовую дисперсию и делает формат OS2 подходящим для стабильной передачи оптического сигнала на значительные расстояния. Шнур изготовлен в симплексном исполнении. Внутри проходит одно волокно, поэтому кабель имеет небольшой наружный диаметр 2 мм и занимает минимум пространства в кабельных органайзерах, оптических кроссах и телекоммуникационных шкафах. Небольшая толщина также упрощает прокладку между соседними устройствами при высокой плотности подключений. На концах установлены компактные LC-коннекторы. Их конструкция востребована в оборудовании с плотным расположением оптических портов, поскольку LC занимает меньше места, чем более крупные соединители ряда других стандартов. Оба коннектора имеют полировку UPC. Торец волокна обрабатывается таким образом, чтобы уменьшить отражение светового сигнала в точке соединения. Для EX297889 заявлены обратные потери от 50 дБ и вносимые потери не более 0,3 дБ. Наружная оболочка LSZH рассчитана на применение внутри помещений и телекоммуникационных объектов, где существенное значение имеют свойства кабельных материалов при нагреве. Желтая окраска позволяет визуально отличать одномодовые соединения от кабелей других типов и упрощает идентификацию линии при обслуживании.

Области применения

ExeGate FC-S-9-LC-LC-20M-LSZH EX297889 применяется для построения одномодовых оптических соединений:

• телекоммуникационные шкафы,
• оптические кроссы,
• сетевые коммутаторы с совместимыми трансиверами,
• маршрутизаторы с оптическими интерфейсами,
• серверная инфраструктура,
• центры обработки данных,
• соединение активного и пассивного оптического оборудования,
• внутренние линии связи между стойками,
• подключение оборудования через LC-интерфейсы,
• организация симплексных каналов на базе волокна OS2.

Компания «Олниса» поставляет сетевое оборудование ExeGate и компоненты для построения волоконно-оптической инфраструктуры. В ассортименте может быть представлен шнур ExeGate FC-S-9-LC-LC-20M-LSZH EX297889 с одномодовым волокном SM 9/125 OS2 и соединителями LC-LC. Клиентам доступны технические консультации по характеристикам продукции. «Олниса» организует оперативную доставку оборудования и комплектующих по всей территории России.

Преимущества

ExeGate EX297889 объединяет готовую заводскую оконцовку, одномодовое волокно OS2 и компактные LC-коннекторы. Длина 20 м позволяет соединять оборудование, расположенное не только внутри одной стойки, но и в разных участках телекоммуникационного помещения без промежуточного соединения. Исполнение Simplex удобно для одиночного оптического канала, а диаметр 2 мм облегчает укладку кабеля в организаторах. Низкие вносимые потери помогают сохранить энергетический запас оптической линии, тогда как полировка UPC ограничивает уровень обратного отражения. Оболочка LSZH делает шнур подходящим для внутренней сетевой инфраструктуры, где предъявляются дополнительные требования к кабельным материалам.

Таким образом, ExeGate FC-S-9-LC-LC-20M-LSZH EX297889 — готовый одномодовый оптический шнур SM 9/125 OS2 длиной 20 м для соединения оборудования через интерфейсы LC. Симплексная конструкция, UPC-полировка, вносимые потери до 0,3 дБ и оболочка LSZH позволяют применять его в телекоммуникационных шкафах, серверной инфраструктуре и других оптических сетях.
