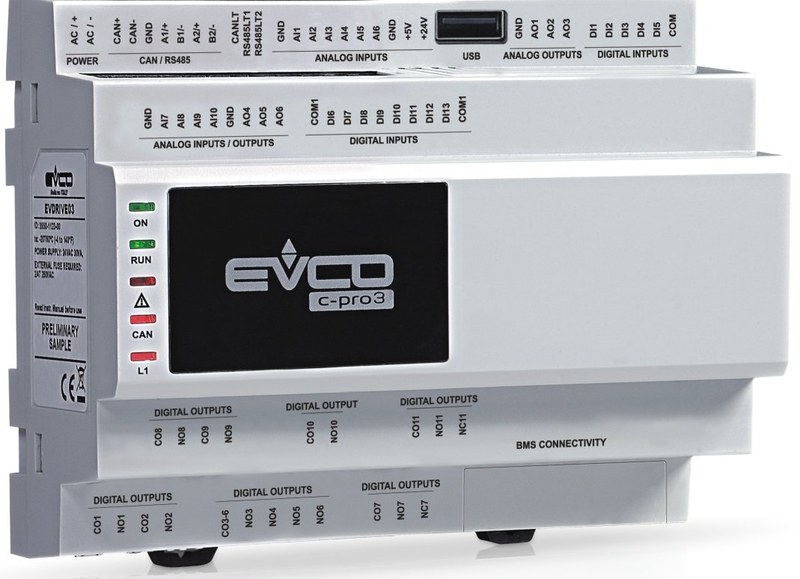

Программируемый контроллер EVCO c-pro 3 NODE kilo EPK4BIX для распределенной автоматизации

Современный контроллер промышленной автоматики должен не только обрабатывать сигналы датчиков и выдавать команды исполнительным механизмам, но и обмениваться информацией с другими узлами системы. EVCO c-pro 3 NODE kilo EPK4BIX рассчитан именно на такую архитектуру. Устройство совмещает программируемую логику, развитый набор входов и выходов, несколько коммуникационных интерфейсов и сетевые функции, необходимые для локального и удаленного взаимодействия.

Технические характеристики

Основные параметры EVCO c-pro 3 NODE kilo EPK4BIX представлены ниже:

• модель — c-pro 3 NODE kilo,
• код исполнения — EPK4BIX,
• версия — IoT,
• объем памяти — 2 МБ,
• исполнение — без встроенного дисплея,
• формат — 8 DIN-модулей,
• монтаж — на DIN-рейку,
• питание — 24 В AC/DC,
• тип клемм — съемные винтовые,
• универсальные аналоговые входы PTC/NTC/Pt1000/0–20 мА/4–20 мА/0–5 В/0–10 В — 3,
• аналоговые входы PTC/NTC/Pt1000 — 3,
• оптоизолированные цифровые входы 24 В AC/DC — 3,
• оптоизолированные импульсные цифровые входы до 2 кГц — 2,
• аналоговые выходы PWM/0–10 В — 2,
• аналоговый выход 0–20 мА/4–20 мА/0–10 В — 1,
• релейные выходы 3 А SPST — 6,
• релейный выход 3 А SPDT — 1,
• RS-485 MODBUS slave/BACnet MS/TP — 1,
• RS-485 MODBUS master/slave/BACnet MS/TP — 1,
• CANBUS — 1,
• USB — 1,
• Ethernet — 1,
• MODBUS TCP — поддерживается,
• BACnet IP — поддерживается,
• Web Server — поддерживается,
• часы реального времени — предусмотрены.

Особенности конструкции устройств

EPK4BIX построен как шкафной программируемый контроллер без собственного операторского экрана. Такой подход освобождает устройство от привязки к конкретному пользовательскому интерфейсу: визуализация может выполняться отдельной панелью либо средствами верхнего уровня. Входная часть контроллера поддерживает несколько физических типов сигналов. Универсальные каналы позволяют подключать терморезистивные датчики PTC, NTC и Pt1000, а также преобразователи с выходами 0–20 мА, 4–20 мА, 0–5 В и 0–10 В. Это дает возможность собирать данные о температуре, давлении, влажности и других технологических параметрах без применения отдельного преобразователя для каждого типа сигнала. Выходная часть разделена на аналоговые и релейные каналы. PWM/0–10 В удобно использовать для плавного регулирования приводов и других исполнительных устройств, а электромеханические реле подходят для дискретных команд. Благодаря такому сочетанию один контроллер способен одновременно выполнять непрерывное регулирование и коммутационные операции. Отдельной особенностью EPK4BIX является развитая коммуникационная архитектура. Два RS-485 дают возможность распределять обмен между различными сегментами системы, CANBUS применяется для взаимодействия с совместимыми устройствами, USB используется для сервисных операций и работы с данными, а Ethernet обеспечивает подключение к сетевой инфраструктуре.

Области применения

Функциональность EVCO c-pro 3 NODE kilo EPK4BIX позволяет применять контроллер в различных автоматизированных системах:

• климатическое оборудование,
• промышленные холодильные установки,
• вентиляционные системы,
• тепловые насосы,
• чиллеры,
• технологические шкафы управления,
• системы с удаленным мониторингом,
• распределенные комплексы HVAC/R,
• автоматика с датчиками 4–20 мА и 0–10 В,
• оборудование с обменом по MODBUS и BACnet,
• локальные и сетевые системы диспетчеризации.

Компания «Олниса» поставляет контроллеры EVCO и компоненты промышленной автоматизации. В номенклатуре может быть представлен EVCO c-pro 3 NODE kilo EPK4BIX в IoT-исполнении с памятью 2 МБ, Ethernet и несколькими последовательными интерфейсами. Покупателям доступны технические консультации по характеристикам оборудования. «Олниса» организует оперативную доставку продукции по всей территории России.

Преимущества

EVCO c-pro 3 NODE kilo EPK4BIX отличается сочетанием программируемой логики и развитых средств связи. Два RS-485 позволяют организовать несколько независимых направлений последовательного обмена, а Ethernet обеспечивает работу с MODBUS TCP, Web Server и BACnet IP. CANBUS и USB дополнительно расширяют возможности интеграции. К преимуществам относятся память 2 МБ, компактный формат 8 DIN-модулей, универсальные аналоговые входы, импульсные цифровые каналы до 2 кГц, аналоговые выходы разных типов и семь релейных выходов. Отсутствие встроенного дисплея делает исполнение удобным для шкафов, где визуализация вынесена на отдельный пользовательский терминал.

Таким образом, EVCO c-pro 3 NODE kilo EPK4BIX представляет собой программируемый контроллер для систем, где требуется одновременно выполнять локальные алгоритмы управления и обмениваться данными с внешними устройствами. Универсальные входы, аналоговые и релейные выходы, два RS-485, CANBUS, USB и Ethernet позволяют строить на его основе многокомпонентную систему автоматики.
