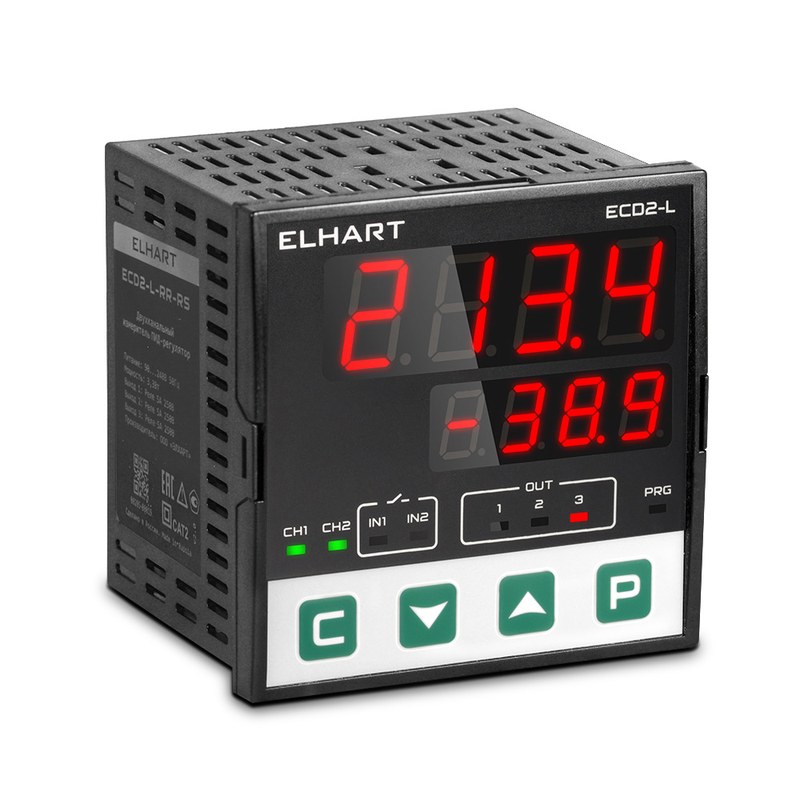

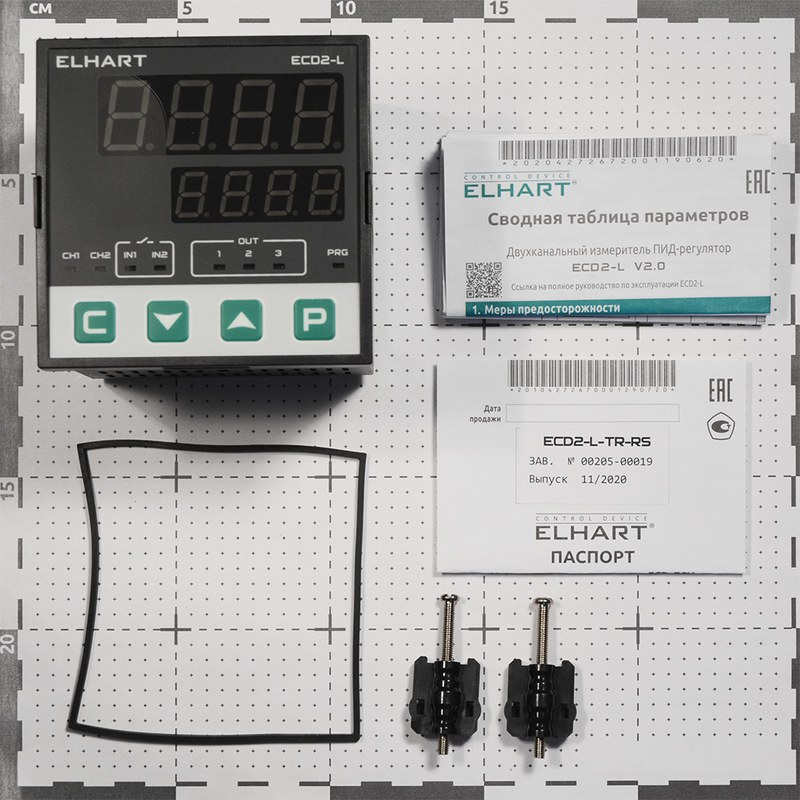

Двухканальный ПИД-регулятор ELHART ECD2-L-TR-RS для промышленной автоматизации
ELHART ECD2-L-TR-RS представляет собой двухканальный цифровой регулятор, предназначенный для одновременного контроля двух технологических величин и формирования управляющих воздействий по заданным алгоритмам. Прибор может работать с температурой, давлением, уровнем, расходом и другими параметрами, если соответствующий датчик формирует поддерживаемый электрический сигнал.
Технические характеристики
Ниже рассмотрим основные параметры ELHART ECD2-L-TR-RS:
- тип устройства — двухканальный цифровой ПИД-регулятор,
- серия — ELHART ECD2,
- исполнение — ECD2-L-TR-RS,
- размер лицевой панели — 96×96 мм,
- глубина корпуса — 88,2 мм,
- универсальные измерительные входы — 2,
- дискретные входы — 2,
- первый управляющий выход — импульсный T,
- второй управляющий выход — электромеханическое реле R,
- аварийный дискретный выход — 1,
- интерфейс связи — RS-485,
- протокол обмена — Modbus RTU,
- период опроса одного канала — 0,3 с,
- период опроса двух каналов — 0,6 с,
- предел основной приведенной погрешности для термосопротивлений и унифицированных сигналов — ±0,25 %,
- предел погрешности при работе с термопарами — ±0,25 % без учета компенсации холодного спая,
- релейный выход — до 5 А при 250 В AC на активной нагрузке,
- импульсный выход — 24 В DC, до 40 мА,
- встроенный источник питания датчиков — 24 В DC, до 40 мА,
- напряжение питания прибора — 90–240 В AC, 50 Гц,
- потребляемая мощность — не более 3,3 Вт,
- степень защиты лицевой части — IP54,
- степень защиты клеммной зоны — IP20,
- рабочая температура — от -20 до +50 °C,
- относительная влажность — до 80 % без образования конденсата,
- категория изоляции — CAT II.
Особенности конструкции
ELHART ECD2-L-TR-RS построен как самостоятельный щитовой регулятор с двумя независимыми измерительными трактами. Каждый универсальный вход программно конфигурируется под конкретный датчик, поэтому переход, например, от термопары к преобразователю 4–20 мА не требует замены самого контроллера. Входная часть также предусматривает масштабирование сигналов, цифровую фильтрацию, ограничение рабочего диапазона и контроль обрыва измерительной цепи. Регулирование может выполняться по двухпозиционному принципу ON/OFF либо с использованием ПИД-алгоритма. В актуальной версии дополнительно применяется ПИД-регулирование с элементами нечеткой логики. Для технологических операций доступны ручное управление, режим сигнализатора и изменение уставок, что позволяет адаптировать один прибор под существенно различающиеся процессы. Конфигурация TR сочетает два разных принципа выдачи управляющих команд. Импульсный канал T формирует напряжение 24 В DC и предназначен, в частности, для управления твердотельным реле. Релейный канал R способен непосредственно переключать дискретную цепь. Такое сочетание удобно, когда один контур работает через быстродействующий полупроводниковый исполнительный элемент, а второй требует традиционной релейной коммутации. Исполнение L дополнительно оснащено двумя дискретными входами и отдельным аварийным выходом. Дискретные сигналы позволяют вводить внешние разрешения, блокировки или команды изменения режима, а аварийный канал может использоваться для передачи информации о выходе технологического параметра за установленные пределы.
Области применения
ELHART ECD2-L-TR-RS может использоваться в различных автоматизированных технологических установках:
- управление температурой промышленных нагревателей,
- автоматизация сушильного оборудования,
- регулирование тепловых процессов,
- управление печами и термокамерами,
- контроль давления по сигналу преобразователя,
- регулирование уровня жидкости,
- работа с датчиками расхода,
- управление холодильными и климатическими установками,
- автоматизация производственных машин,
- контроль двух независимых технологических параметров,
- передача измерений в систему диспетчеризации по Modbus RTU.
Компания «Олниса» поставляет оборудование ELHART для промышленной автоматизации, включая двухканальные измерители-регуляторы серии ECD2. В номенклатуре может быть представлено исполнение ELHART ECD2-L-TR-RS с комбинированными управляющими выходами и интерфейсом RS-485. Покупателям доступны технические консультации по характеристикам продукции. Компания «Олниса» организует оперативную доставку оборудования по всей территории России.
Преимущества
ELHART ECD2-L-TR-RS позволяет контролировать два технологических параметра одним щитовым прибором, при этом каждый канал может работать со своим типом входного сигнала и алгоритмом управления. Универсальность измерительной части уменьшает зависимость системы от определенного типа датчика, а сочетание релейного и импульсного выходов расширяет варианты подключения исполнительных устройств. Исполнение L дополнительно располагает дискретными входами и аварийным выходом, благодаря чему регулятор можно включать в более сложную логику автоматизации. Интерфейс RS-485 обеспечивает цифровой обмен по Modbus RTU, а защита IP54 со стороны лицевой панели рассчитана на щитовое применение в производственной среде.
Таким образом, ELHART ECD2-L-TR-RS представляет собой двухканальный ПИД-регулятор для задач, где необходимо одновременно измерять и автоматически поддерживать два технологических параметра. Универсальные входы работают с широким перечнем температурных датчиков и стандартных аналоговых сигналов, а выходная конфигурация TR сочетает импульсное управление с электромеханическим реле.
