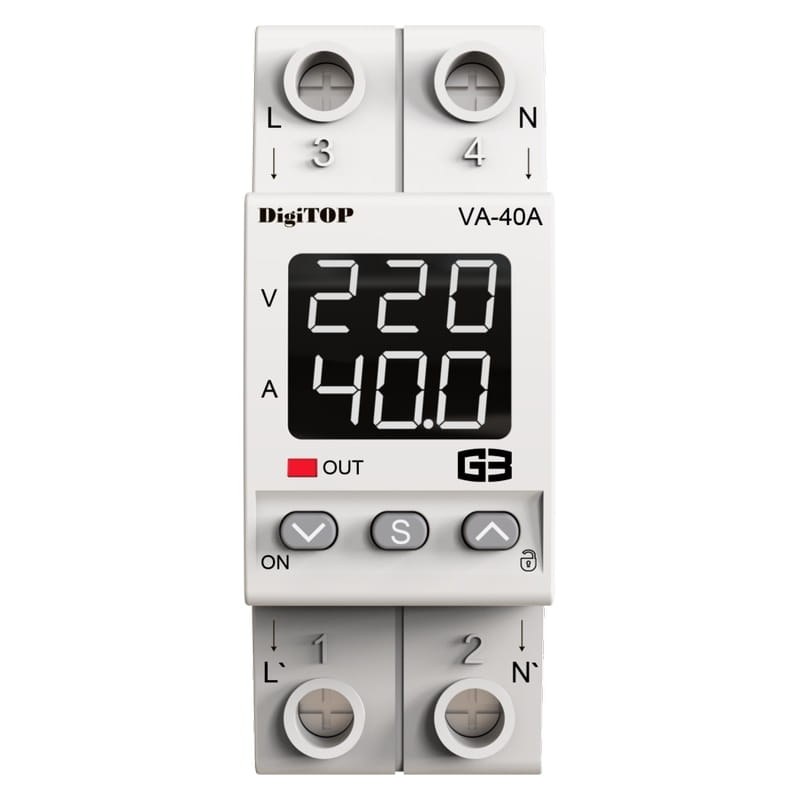

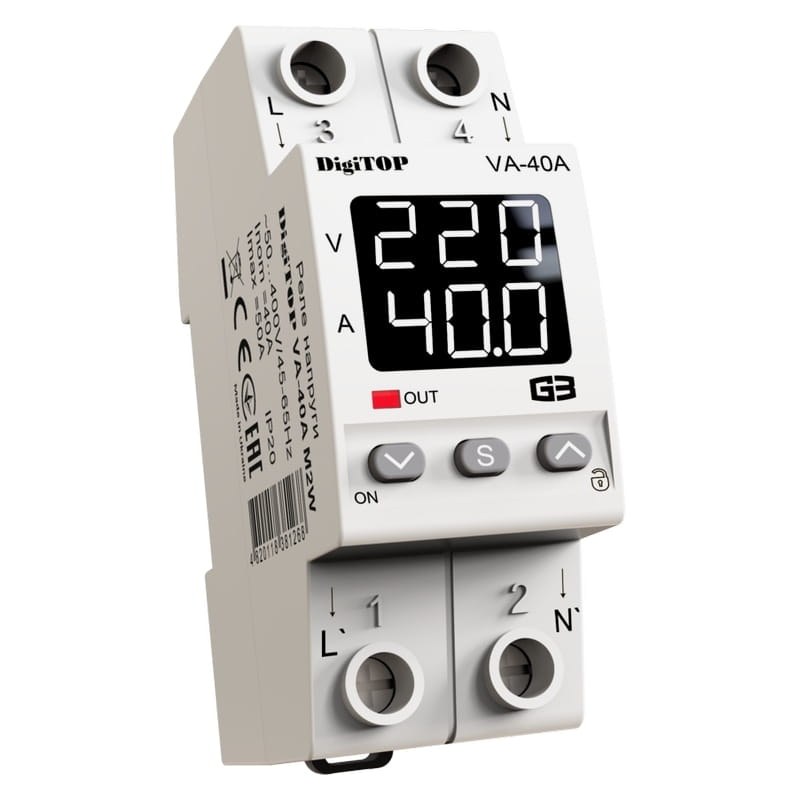

Реле напряжения DigiTOP VA-40A M2W 4820118381268 — комплексный контроль сети и нагрузки
Нарушение электроснабжения не всегда выглядит как полное исчезновение напряжения. Не менее опасны длительная просадка, резкий всплеск, перегрузка линии или нагрев коммутационного узла. В таких условиях оборудование продолжает получать питание, хотя электрический режим уже вышел за допустимые пределы. DigiTOP VA-40A M2W 4820118381268 контролирует сразу несколько параметров однофазной линии. Электроника измеряет напряжение, отслеживает ток нагрузки и контролирует собственную температуру устройства. Если одно из контролируемых значений становится недопустимым, силовой контакт разрывает цепь.
Технические характеристики
Электрические параметры устройства позволяют применять его непосредственно в однофазном распределительном щите. Основные характеристики следующие:
- бренд — DigiTOP,
- категория — реле напряжения с контролем тока,
- модель — VA-40A M2W,
- код изделия — 4820118381268,
- число фаз — 1,
- номинальный ток нагрузки — 40 А,
- максимальный ток нагрузки — 50 А,
- диапазон измеряемого напряжения — 50–400 В,
- регулировка нижнего порога — 120–200 В,
- регулировка верхнего порога — 210–270 В,
- отключение по верхнему пределу — 0,02 с,
- отключение при напряжении 120–170 В — 1 с,
- отключение при напряжении 120 В и ниже — 0,02 с,
- задержка повторной подачи питания — 5–600 с,
- контроль превышения тока — предусмотрен,
- метод измерения — TrueRMS,
- встроенная термозащита — предусмотрена,
- индикация внутренней температуры — предусмотрена,
- цвет индикатора — белый,
- монтаж — DIN-рейка,
- ширина корпуса — 2 DIN-модуля,
- транзит нейтрали — предусмотрен,
- сечение нейтральной шины — до 16 мм².
Особенности конструкции устройств
Рабочую логику DigiTOP VA-40A M2W можно представить как три одновременно действующих канала наблюдения. Первый анализирует напряжение питающей линии, второй определяет ток нагрузки, третий контролирует тепловое состояние внутренней силовой части. Напряжение измеряется непрерывно. Полученное значение сравнивается с двумя программируемыми границами. Пока оно находится внутри установленного окна, контакты реле сохраняют подключение нагрузки. При превышении верхнего предела реакция занимает около 0,02 секунды. Быстрое размыкание особенно важно при резких выбросах, когда длительное сохранение питания увеличивает риск повреждения электронной аппаратуры. Совершенно иначе обрабатывается умеренная просадка. Если напряжение оказывается в зоне 120–170 В, реле выдерживает примерно одну секунду. Таким способом краткий переходный процесс отделяется от устойчивого аварийного состояния. При падении до 120 В и ниже отключение ускоряется до 0,02 секунды. Измерительная часть работает по принципу TrueRMS. Она определяет действующее значение напряжения, что особенно актуально при искаженной форме сигнала. Нагрузка с импульсными источниками питания, преобразовательной электроникой и инверторами способна заметно отличать сетевую форму от идеальной синусоиды, поэтому простого анализа пикового уровня бывает недостаточно. Вторая измерительная цепь связана со встроенным трансформатором тока. Через него устройство получает информацию о величине нагрузки. При превышении установленного уровня алгоритм оценивает не только сам факт перегрузки, но и ее величину. Чем значительнее превышение, тем быстрее производится отключение. Для сильной токовой перегрузки время реакции может составлять 0,02 секунды.
Области применения
DigiTOP VA-40A M2W подходит для распределительных линий, где одновременно требуется наблюдение за качеством напряжения и величиной потребляемого тока. Основными сценариями являются:
- вводные щиты квартир,
- однофазное электроснабжение частных домов,
- линии питания офисных помещений,
- защита холодильной техники,
- электропитание насосного оборудования,
- цепи кондиционеров и компрессоров,
- линии бытовой электроники,
- щитовые группы небольших коммерческих объектов,
- сети с периодическими провалами напряжения,
- системы с риском длительной токовой перегрузки,
- линии, питаемые от генераторов и инверторных источников.
Компания «Олниса» поставляет электротехническое и промышленное оборудование, включая реле напряжения DigiTOP VA-40A M2W 4820118381268. Заказчикам доступны технические консультации по диапазонам напряжения, токовой нагрузке, настройке времени повторного включения и особенностям DIN-исполнения. Компания также организует оперативную доставку оборудования по всей стране.
Преимущества
Главное отличие модели заключается в контроле нескольких причин аварийного режима одним устройством. К ключевым преимуществам относятся:
- номинальный ток 40 А,
- максимальная нагрузка 50 А,
- контроль сетевого напряжения,
- встроенное измерение тока,
- алгоритм TrueRMS,
- измеряемый диапазон 50–400 В,
- регулировка нижнего порога 120–200 В,
- регулировка верхнего порога 210–270 В,
- быстрая реакция на значительное перенапряжение,
- отдельный алгоритм защиты от токовой перегрузки,
- встроенная термозащита,
- отображение внутренней температуры,
- задержка повторного включения 5–600 с,
- белая цифровая индикация,
- компактная ширина 2 DIN-модуля,
- транзит нейтрали через шину до 16 мм².
Таким образом, DigiTOP VA-40A M2W 4820118381268 анализирует однофазную линию сразу в нескольких измерениях. Напряжение определяет допустимость режима питания, ток показывает фактическую электрическую нагрузку, а температурный контроль отслеживает состояние внутренней коммутационной части. Защитное решение поэтому строится не вокруг одного аварийного порога. Устройство способно быстро отключить нагрузку при глубоком провале или всплеске напряжения, отреагировать на превышение тока и выдержать установленную паузу перед восстановлением питания.
