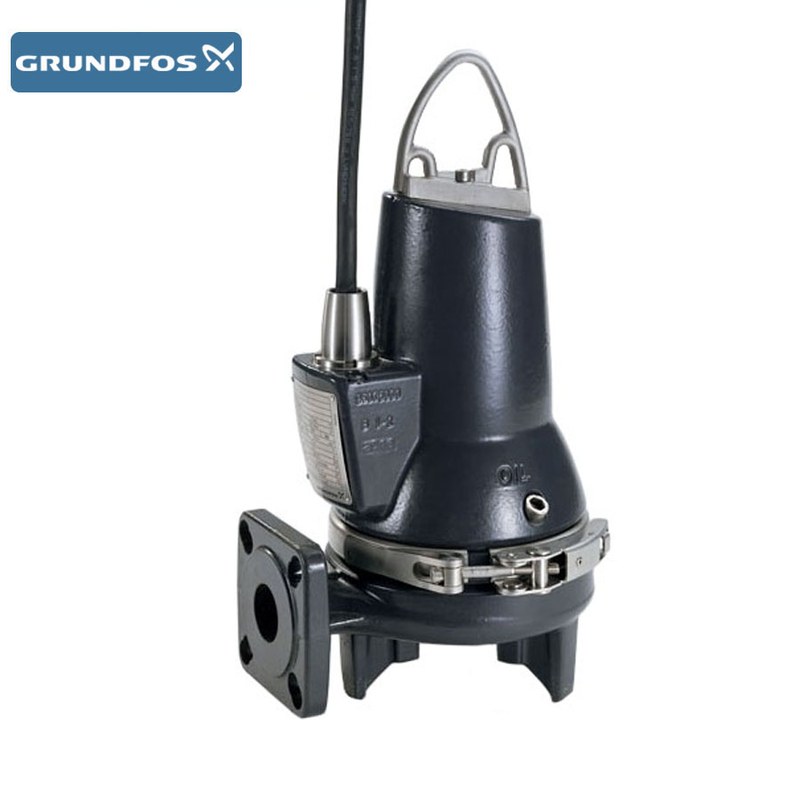

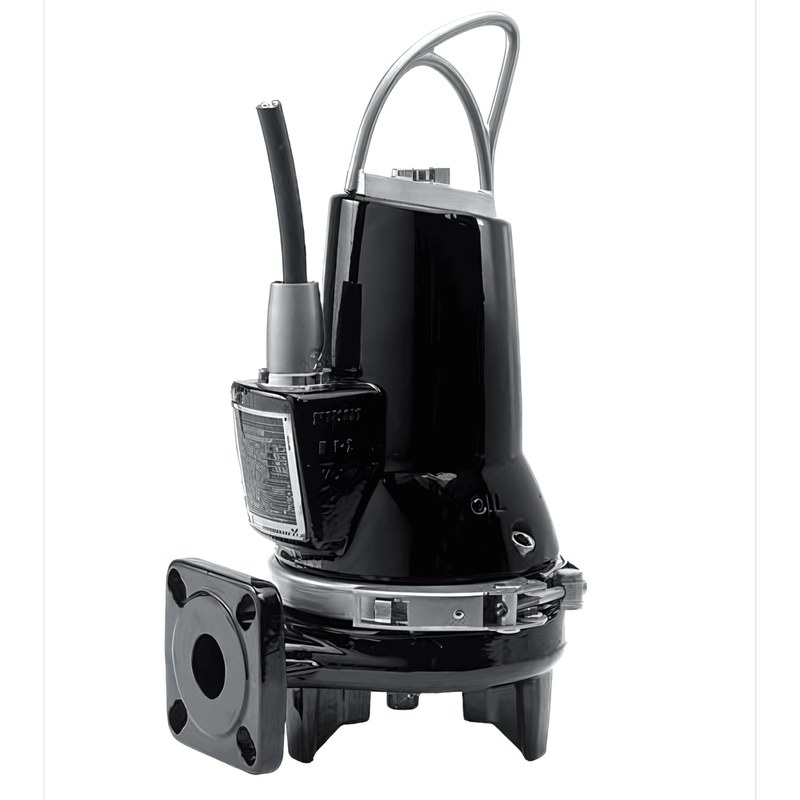

Канализационный насос Grundfos SEG.40.26.2.50B 96075913 — измельчение включений и напорный отвод стоков

В напорной канализации задача насоса состоит не только в подъеме жидкости. Перед гидравлической частью могут оказаться волокна и разрушаемые твердые включения, способные затруднить движение по трубопроводу небольшого диаметра. Grundfos SEG.40.26.2.50B 96075913 решает эту задачу последовательностью двух процессов: сначала режущий механизм уменьшает размер поступающих включений, затем центробежная ступень сообщает подготовленной среде энергию для дальнейшего перемещения. Такое устройство позволяет использовать насос там, где самотечный отвод сточных вод затруднен рельефом, расстоянием или расположением объекта ниже уровня основной канализационной сети. Погружное исполнение дополнительно освобождает насосную станцию от отдельной сухой машинной зоны.

Технические характеристики

Эксплуатационные показатели модели характеризуют одновременно двигатель, гидравлическую ступень и условия погружной установки. Основные параметры следующие:

• бренд — Grundfos,
• категория — погружной канализационный насос с режущим механизмом,
• серия — SEG,
• модель — SEG.40.26.2.50B,
• номер изделия — 96075913,
• тип гидравлики — одноступенчатая центробежная,
• режущий узел — Grinder System,
• максимальная подача — около 4,72 л/с,
• максимальный напор — 33,8 м,
• мощность двигателя P2 — 2,6 кВт,
• питание — 3 × 400–415 В,
• частота электросети — 50 Гц,
• номинальный ток — около 6,1 А,
• пуск — прямой DOL,
• число полюсов двигателя — 2,
• частота вращения — около 2870 об/мин,
• напорный патрубок — DN40,
• класс давления подключения — PN10,
• максимальное рабочее давление — 6 бар,
• температура перекачиваемой среды — от 0 до +40 °C,
• класс защиты электродвигателя — IP68,
• класс изоляции — F,
• максимальное число пусков — 30 в час,
• кабель — 10 м,
• торцевое уплотнение — SiC/SiC,
• корпус насоса — чугун,
• рабочее колесо — чугун,
• тепловая защита — термовыключатель.

Особенности конструкции устройств

Рабочий цикл Grundfos SEG.40.26.2.50B начинается еще до попадания среды на рабочее колесо. У входа расположен измельчающий узел. Его подвижная и неподвижная части взаимодействуют таким образом, чтобы разрушать поступающие вместе со стоками волокнистые и другие измельчаемые включения. После уменьшения их размера смесь может проходить через гидравлическую часть без необходимости применять канализационный трубопровод увеличенного диаметра. Далее поток попадает на центробежное рабочее колесо. Электродвигатель вращает вал, колесо передает жидкости кинетическую энергию, а корпус направляет ее к горизонтальному напорному выходу DN40. В результате насос создает перепад давления, необходимый для перемещения сточной среды по напорной линии. Режущий элемент и гидравлика фактически работают как единая последовательная система. Если измельчение уменьшает геометрический размер включений, то рабочее колесо решает уже энергетическую задачу — разгоняет поток и формирует напор. Корпус и рабочее колесо изготовлены из чугуна. Между электродвигателем и насосной частью предусмотрено соединение, допускающее доступ к внутренним элементам при обслуживании. В конструкции серии также применяется система SmartTrim, позволяющая корректировать зазор рабочего колеса и компенсировать влияние износа на гидравлические характеристики.

Области применения

Насос применяется там, где сточную среду необходимо не просто удалить из резервуара, а направить по напорной магистрали. Характерными задачами являются:

• перекачивание бытовых канализационных стоков,
• отвод жидкости от санитарных помещений,
• локальные канализационные станции,
• напорные сети на участках со сложным рельефом,
• объекты ниже уровня центрального коллектора,
• малые коммунальные системы водоотведения,
• насосные колодцы,
• отвод стоков от коммерческих зданий,
• перекачивание сред с измельчаемыми волокнистыми включениями,
• канализационные линии с напорным трубопроводом DN40.

Компания «Олниса» поставляет насосное и промышленное оборудование, включая Grundfos SEG.40.26.2.50B 96075913. Заказчикам доступны технические консультации по гидравлическим параметрам, электрическим характеристикам, напорному подключению и условиям эксплуатации оборудования. Компания организует оперативную доставку по всей стране.

Преимущества

Конструктивные особенности модели непосредственно влияют на работу напорной канализационной линии. К ключевым преимуществам относятся:

• встроенный режущий механизм,
• подготовка сточной среды перед рабочим колесом,
• максимальный напор 33,8 м,
• производительность до примерно 4,72 л/с,
• двигатель мощностью 2,6 кВт,
• напорное соединение DN40,
• трехфазное питание 400–415 В,
• погружная защита IP68,
• торцевое уплотнение SiC/SiC,
• встроенный термовыключатель,
• кабель длиной 10 м,
• возможность стационарной или свободной погружной установки,
• система регулировки зазора SmartTrim,
• чугунная гидравлическая часть,
• работа со сточными водами, содержащими измельчаемые включения.

Таким образом, Grundfos SEG.40.26.2.50B 96075913 формирует напор только после предварительной механической подготовки поступающей среды. Такое сочетание отличает насос от обычного дренажного оборудования: режущий узел уменьшает размер включений, а последующая центробежная ступень перемещает полученную смесь через напорную линию. Мощность 2,6 кВт, напор до 33,8 м, выход DN40, защита IP68 и трехфазное питание позволяют использовать агрегат в системах принудительного водоотведения с существенным гидравлическим сопротивлением. Компания «Олниса» осуществляет поставку Grundfos SEG.40.26.2.50B 96075913, предоставляет технические консультации по характеристикам оборудования и организует оперативную доставку по всей стране.
