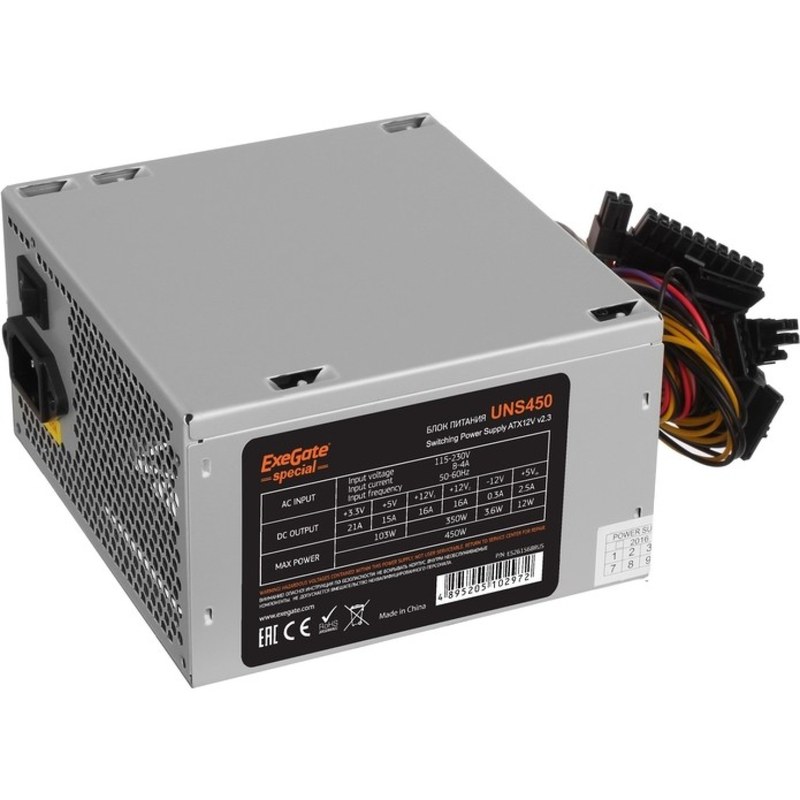

Блок питания ExeGate UNS450 ES261568-PC для компьютерных систем мощностью 450 Вт

Стабильность работы персонального компьютера во многом определяется качеством преобразования и распределения электроэнергии между его компонентами. Эту функцию выполняет блок питания ExeGate UNS450 ES261568-PC, рассчитанный на номинальную выходную мощность 450 Вт. Устройство относится к серии Special UNS и предназначено для установки в системные блоки, соответствующие стандартному форм-фактору ATX. Модель преобразует переменное сетевое напряжение в постоянные напряжения, используемые материнской платой, процессором, накопителями и дополнительными компонентами компьютера. Набор кабелей позволяет подключать типовую конфигурацию с SATA-устройствами и оборудованием PCI-E.

Технические характеристики

Ниже представлены основные параметры ExeGate UNS450 ES261568-PC, определяющие электрические и эксплуатационные возможности блока:

• модель — ExeGate UNS450,
• серия — Special UNS,
• обозначение — ES261568-PC,
• тип — компьютерный источник питания,
• форм-фактор — ATX 12V v2.3,
• номинальная выходная мощность — 450 Вт,
• диапазон входного напряжения — 115–253 В,
• максимальный входной ток — 8 А,
• частота входной сети — 47–63 Гц,
• максимальный КПД — 75 %,
• ток линии +3,3 В — до 21 А,
• ток линии +5 В — до 15 А,
• ток линии +12V1 — до 16 А,
• ток линии +12V2 — до 16 А,
• ток линии -12 В — до 0,3 А,
• ток дежурной линии +5Vsb — до 2,5 А,
• совокупная мощность каналов +3,3 В и +5 В — до 103 Вт,
• мощность по каналу +12 В — до 350 Вт,
• мощность линии -12 В — до 3,6 Вт,
• мощность +5Vsb — до 12 Вт,
• главный разъем питания — 24 pin ATX,
• разъем процессора — 4+4 pin CPU,
• разъемы SATA — 3,
• разъемы IDE Molex — 2,
• разъем PCI-E — 6+2 pin,
• вентилятор — 120 мм,
• тип подшипника вентилятора — гидродинамический,
• заявленный уровень шума — 30–35 дБА,
• средняя наработка на отказ — 100000 часов,
• рабочая температура — от 0 до +40 °C,
• размер корпуса — 150 × 86 × 140 мм,
• комплект поставки — блок питания и кабель 220 В.

Особенности конструкции

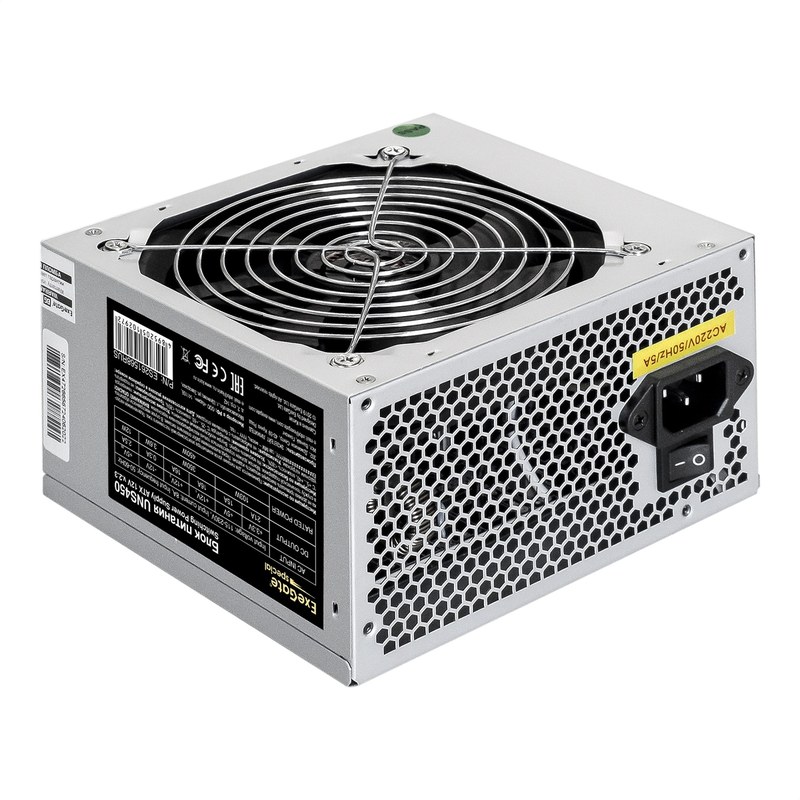

ExeGate UNS450 ES261568-PC выполнен в металлическом корпусе стандартной геометрии ATX. Ширина устройства составляет 150 мм, высота — 86 мм, а глубина — 140 мм. Благодаря таким размерам блок рассчитан на установку в распространенные компьютерные корпуса без необходимости выделять увеличенное пространство под источник питания. Энергия распределяется между несколькими выходными линиями. Каналы +3,3 В и +5 В предназначены для соответствующих низковольтных цепей компьютерной системы, а основная мощность современного ПК передается через двенадцативольтовую часть. Для канала +12 В предусмотрено до 350 Вт, что составляет значительную долю общей мощности источника. Подобная конфигурация позволяет питать процессорные цепи и совместимое периферийное оборудование в пределах допустимой нагрузки. Для охлаждения внутренних силовых компонентов используется вентилятор диаметром 120 мм. Он работает на гидродинамическом подшипнике и создает циркуляцию воздуха через корпус источника. Производителем заявлен диапазон шума 30–35 дБА. Такое исполнение позволяет организовать отвод тепла от преобразующих элементов при продолжительной работе компьютера. Кабельная система построена с учетом основных типов компьютерных подключений. Материнская плата получает питание через 24-контактный коннектор, а для процессорного узла предусмотрен разъем 4+4 pin.

Области применения

Характеристики ExeGate UNS450 ES261568-PC позволяют использовать блок в различных компьютерных конфигурациях:

• офисные рабочие компьютеры,
• домашние персональные ПК,
• терминалы торговых предприятий,
• компьютеры административных подразделений,
• учебные системные блоки,
• кассовые и информационные станции,
• рабочие места операторов,
• системы диспетчеризации на базе персонального компьютера,
• конфигурации с несколькими SATA-накопителями,
• системы с периферийным устройством PCI-E,
• компьютеры с общей нагрузкой, соответствующей возможностям источника мощностью 450 Вт.

Компания «Олниса» поставляет компьютерные комплектующие и электротехническое оборудование ExeGate для комплектации различных технических систем. В ассортимент поставляемой продукции может входить блок питания ExeGate UNS450 ES261568-PC мощностью 450 Вт с кабелем сетевого питания. По характеристикам оборудования предоставляются технические консультации. Компания «Олниса» обеспечивает оперативную доставку продукции по всей территории России, что позволяет приобретать блоки питания и другие компоненты ExeGate для организаций и предприятий в разных регионах страны.

Преимущества

ExeGate UNS450 ES261568-PC сочетает стандартный форм-фактор ATX с мощностью 450 Вт и набором подключений, необходимым для распространенных компьютерных конфигураций. Три SATA-разъема позволяют распределить питание между накопителями, а наличие PCI-E 6+2 pin расширяет возможности подключения дополнительных компонентов. Отдельным конструктивным достоинством является 120-миллиметровая система охлаждения на гидродинамическом подшипнике. Источник рассчитан на входное напряжение от 115 до 253 В и оборудован несколькими видами электрической защиты. Компактная глубина 140 мм упрощает размещение блока внутри корпуса, а комплектный сетевой кабель обеспечивает готовность устройства к штатному подключению.

Таким образом, блок питания ExeGate UNS450 ES261568-PC предназначен для компьютерных систем, которым требуется источник мощностью до 450 Вт с традиционной архитектурой ATX. Модель обеспечивает питание основных низковольтных цепей, располагает отдельным двенадцативольтовым ресурсом до 350 Вт и содержит разъемы для материнской платы, процессора, SATA-накопителей, Molex-оборудования и совместимого устройства PCI-E.
