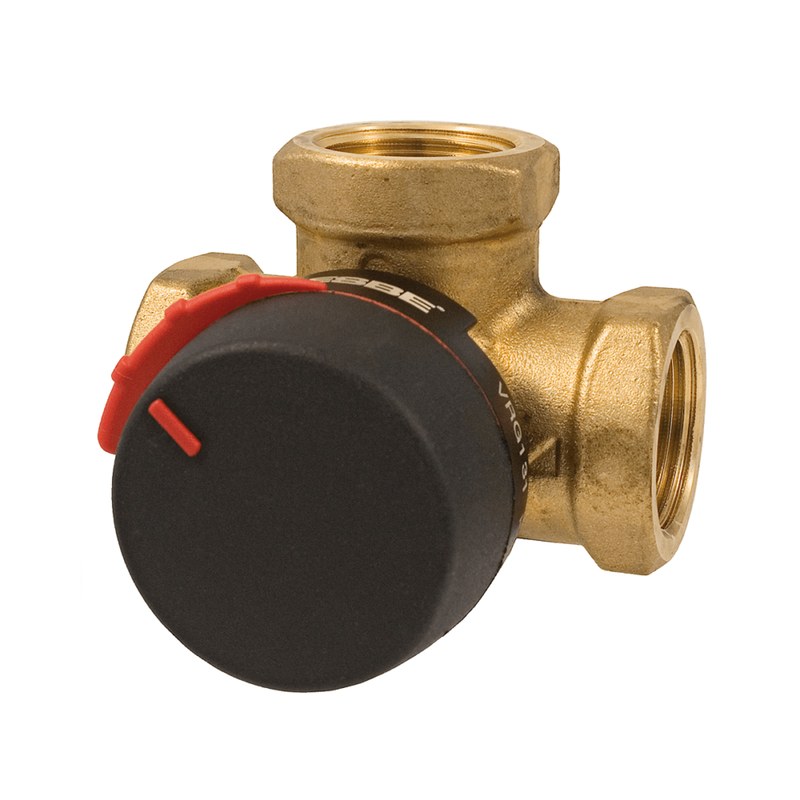

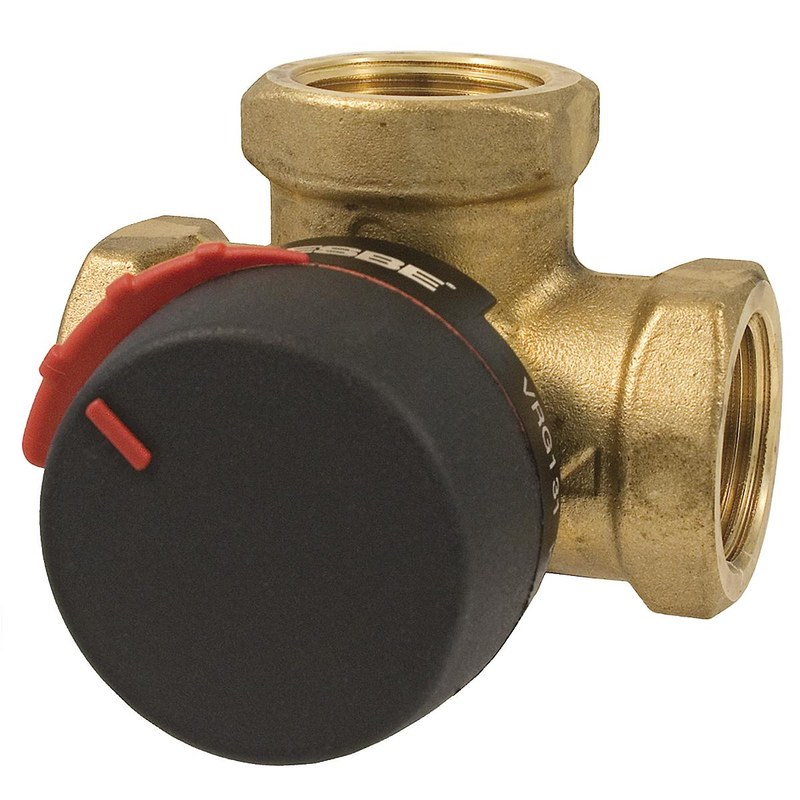

Трехходовой смесительный клапан ESBE VRG131 11601100 для регулирования потоков
ESBE VRG131 11601100 представляет собой трехходовой поворотный клапан, предназначенный для управления движением жидкой среды в инженерных контурах. Устройство может работать в схемах смешивания и разделения потоков, благодаря чему применяется в системах, где необходимо изменять соотношение между отдельными гидравлическими линиями. Конструкция ориентирована на эксплуатацию в отопительных и охлаждающих установках, а компактное исполнение упрощает размещение арматуры на ограниченном участке трубопровода. Исполнение 11601100 относится к серии VRG131 и рассчитано на условный проход DN25. Клапан имеет внутренние резьбовые соединения Rp 1" и коэффициент пропускной способности Kvs 10 м³/ч.
Технические характеристики
Основные рабочие параметры ESBE VRG131 11601100 позволяют оценить возможности клапана при включении в гидравлическую систему:
- тип устройства — трехходовой поворотный смесительный клапан,
- серия — ESBE VRG131,
- обозначение — 11601100,
- номинальный диаметр — DN25,
- пропускная способность Kvs — 10 м³/ч,
- тип соединения — внутренняя трубная резьба Rp 1",
- класс давления — PN10,
- рабочее давление — до 1 МПа,
- предельный перепад давления в режиме смешивания — 100 кПа,
- предельный перепад давления при отводе потока — 200 кПа,
- диапазон регулирования Kv/Kv min — 100,
- максимальная постоянная температура среды — +110 °C,
- кратковременно допустимая температура — до +130 °C,
- минимальная температура рабочей среды — -10 °C,
- допустимое содержание гликоля в водной смеси — до 50 %,
- допустимое содержание этанола в водной смеси — до 28 %,
- габарит A — 41 мм,
- габарит B — 82 мм,
- габарит C — 34 мм,
- габарит D — 52 мм,
- габарит E — 41 мм,
- масса — около 0,70 кг.
Особенности конструкции
Корпус клапана выполнен из стойкой к коррозионному воздействию DZR-латуни. Внутренний регулирующий элемент перемещается при повороте шпинделя и изменяет проходные сечения каналов. За счет этого поток не просто перекрывается, а перераспределяется между патрубками в соответствии с текущим положением регулирующей части. Такая схема дает возможность плавно изменять соотношение расходов и использовать одну арматуру для построения различных вариантов гидравлического контура. Золотник также выполнен на основе износостойкой латунной поверхности. Для шпинделя и втулки применяется композит PPS, а герметизация соединений обеспечивается прокладками EPDM. Сочетание этих материалов рассчитано на продолжительную работу с теплофикационной водой и допустимыми водно-гликолевыми смесями. Конструкция предусматривает малое внутреннее сопротивление при соответствующем положении регулирующего элемента. Положение внутренней втулки можно определить по плоскому участку на шпинделе. Поворотный принцип регулирования позволяет выполнять ручное управление либо соединять клапан с совместимым электроприводом ESBE. Для типоразмеров DN15–32 производитель указывает момент силы менее 3 Н·м при номинальном давлении, что способствует работе клапана с компактными исполнительными механизмами.
Области применения
Функциональные характеристики ESBE VRG131 11601100 позволяют использовать клапан в различных инженерных системах:
- регулирование температуры теплоносителя путем смешивания прямого и обратного потоков,
- управление гидравлическими контурами отопления,
- организация смесительных узлов водяного теплого пола,
- перераспределение рабочей среды между двумя направлениями,
- регулирование подачи теплоносителя к теплообменному оборудованию,
- управление потоками в котельных и тепловых узлах,
- применение в системах охлаждения,
- работа в контурах с автоматическим поворотным приводом,
- создание регулируемых ответвлений в закрытых жидкостных системах.
Компания «Олниса» поставляет промышленное оборудование и компоненты для инженерных систем, в том числе клапанную арматуру ESBE. В номенклатуру может входить трехходовой смесительный клапан ESBE VRG131 11601100 с присоединительным размером Rp 1", номинальным диаметром DN25 и пропускной способностью Kvs 10 м³/ч. Покупателям доступны технические консультации по характеристикам представленного оборудования. «Олниса» организует оперативную доставку продукции по территории России, что позволяет приобретать компоненты для комплектования отопительных, охлаждающих и технологических систем независимо от региона.
Преимущества
Эксплуатационные достоинства клапана связаны с его гидравлической схемой и компактной конструкцией:
- возможность смешивания и разделения потоков,
- пропускная способность Kvs 10 м³/ч,
- рабочий диапазон температуры от -10 до +110 °C,
- кратковременная устойчивость к температуре до +130 °C,
- корпус из коррозионностойкой DZR-латуни,
- компактные размеры при номинальном диаметре DN25,
- внутренние соединения Rp 1" для подключения к трубопроводу,
- возможность применения совместно с поворотными приводами,
- низкий уровень внутренних утечек,
- пригодность для отопительных и охлаждающих контуров,
- возможность работы с водно-гликолевыми теплоносителями.
Таким образом, ESBE VRG131 11601100 является трехходовым поворотным клапаном для управляемого смешивания либо перераспределения жидких потоков. Исполнение DN25 с внутренней резьбой Rp 1" и коэффициентом Kvs 10 м³/ч сочетает компактность с параметрами, подходящими для регулирующих узлов отопления, охлаждения и других жидкостных инженерных контуров. Использование коррозионностойкой латуни, износостойких внутренних компонентов и поворотного механизма обеспечивает стабильную работу арматуры при изменении расхода и температуры среды.
