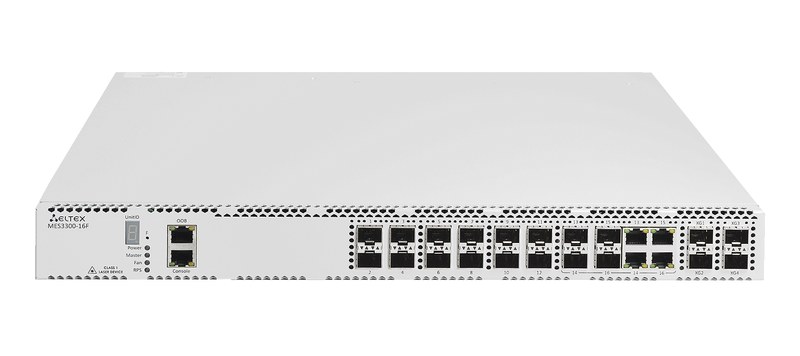

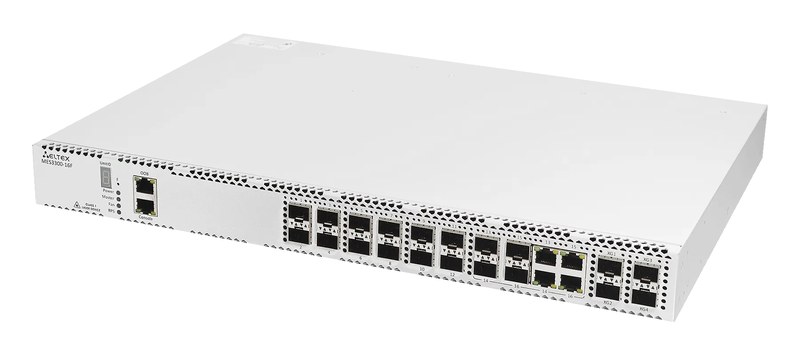

Коммутатор Eltex MES3300-16F 10793095 — оптическая агрегация с резервируемым DC-питанием

В распределенной Ethernet-сети нагрузка редко возникает на одном направлении. Десятки отдельных потоков одновременно приходят от коммутаторов доступа, серверных сегментов и удаленных площадок, после чего должны быть собраны в ограниченное число магистральных каналов. Именно на этом участке скорость одного порта уже не является определяющей характеристикой: важнее способность оборудования параллельно обрабатывать множество кадров, разделять логические сети и передавать суммарный поток к вышестоящему узлу.

Технические характеристики

Аппаратная платформа рассчитана на концентрацию гигабитных оптических подключений и их передачу в 10-гигабитную магистраль. Основные параметры следующие:

• бренд — Eltex,
• категория — L3-коммутатор агрегации,
• модель — MES3300-16F,
• реестровый идентификатор — 10793095,
• оптические порты 1000BASE-X/100BASE-FX — 12 × SFP,
• комбинированные интерфейсы — 4 × Combo,
• медная часть Combo — 10/100/1000BASE-T,
• оптическая часть Combo — 1000BASE-X/100BASE-FX,
• магистральные интерфейсы — 4 × SFP+,
• скорость SFP+ — до 10 Гбит/с,
• служебный интерфейс OOB — 1 × 10/100/1000BASE-T,
• пропускная способность коммутационной матрицы — 112 Гбит/с,
• производительность на коротких пакетах — до 88,3 млн пакетов/с,
• буфер пакетов — 1,5 МБ,
• оперативная память — 2 ГБ DDR4,
• постоянная память — 512 МБ NAND,
• таблица MAC-адресов — 16 384 записи,
• таблица VLAN — 4094 записи,
• группы LAG — до 32,
• количество портов в одном LAG — до 8,
• очереди QoS — 8 на порт,
• Jumbo Frame — до 10 240 байт,
• стек — до 8 устройств,
• количество слотов питания — 2,
• совместимый DC-модуль — PM100-48/12,
• вход PM100-48/12 — 36–72 В DC,
• выход PM100-48/12 — 12 В,
• максимальная мощность модуля — 100 Вт,
• форм-фактор — 19 дюймов, 1U,
• габариты — 430 × 44 × 305 мм,
• рабочая температура — от −10 до +45 °C.

Особенности конструкции устройств

Логика Eltex MES3300-16F строится вокруг концентрации трафика. Двенадцать самостоятельных SFP-портов принимают потоки с оптических линий доступа или распределения. Еще четыре Combo-интерфейса позволяют использовать либо витую пару, либо оптику в зависимости от физической структуры конкретного участка сети. Все поступившие кадры передаются во внутреннюю коммутационную матрицу. Ее пропускная способность 112 Гбит/с рассчитана таким образом, чтобы одновременно обслуживать большое количество активных портов без последовательной обработки каждого соединения одним каналом. Следующий этап — определение направления передачи. Для кадров второго уровня используется таблица MAC-адресов объемом 16 384 записи. Коммутатор сопоставляет адрес назначения с известным интерфейсом и направляет кадр только туда, где находится получатель. Если необходим переход между различными IP-подсетями, в работу включаются механизмы третьего уровня. Особую роль выполняют четыре SFP+. Их назначение отличается от основной группы гигабитных портов. На уровне доступа сеть может состоять из множества отдельных линий по 1 Гбит/с, но дальнейшее движение суммарного потока требует более широкого транспортного канала.

Области применения

MES3300-16F особенно уместен в сетях, где основную долю подключений составляют оптические линии, а электропитание организовано через телекоммуникационную DC-систему. Основные сценарии применения:

• агрегация коммутаторов доступа,
• районные узлы операторской сети,
• транспортные Ethernet-сегменты,
• оптические корпоративные сети,
• телекоммуникационные стойки с питанием 48 В DC,
• сети с резервированными источниками питания,
• объединение нескольких гигабитных потоков,
• организация 10-гигабитных магистралей,
• маршрутизация между логическими сегментами,
• построение стеков из нескольких коммутаторов,
• узлы концентрации в центрах обработки данных.

Компания «Олниса» поставляет телекоммуникационное и промышленное оборудование, включая Eltex MES3300-16F и совместимые модули питания PM100-48/12. Заказчикам доступны технические консультации по составу интерфейсов, пропускной способности, вариантам AC/DC-питания, резервированию и сетевым функциям оборудования. Компания организует оперативную доставку продукции по всей стране.

Преимущества

Конструкция MES3300-16F ориентирована не на большое количество медных абонентских подключений, а на концентрацию оптического трафика и его дальнейшую передачу по более производительным каналам. К ключевым преимуществам относятся:

• 12 специализированных SFP-портов,
• 4 интерфейса Combo,
• 4 магистральных SFP+,
• скорость uplink до 10 Гбит/с,
• коммутационная матрица 112 Гбит/с,
• производительность до 88,3 млн пакетов/с,
• таблица на 16 384 MAC-адреса,
• поддержка до 4094 VLAN,
• 32 группы агрегации каналов,
• до 8 физических портов в одном LAG,
• 8 очередей QoS на интерфейс,
• поддержка Jumbo Frame до 10 240 байт,
• функциональность L3,
• стек до 8 устройств,
• два сменных источника питания,
• поддержка DC-модуля PM100-48/12,
• входное питание DC 36–72 В,
• горячая замена блоков питания,
• корпус высотой 1U.

Таким образом, Eltex MES3300-16F 10793095 представляет собой промежуточный вычислительный и коммутационный слой между множеством гигабитных оптических линий и высокоскоростной транспортной частью сети. Потоки поступают через SFP и Combo, классифицируются внутри устройства, распределяются по VLAN и таблицам коммутации, а затем могут передаваться через 10-гигабитные SFP+ в сторону ядра. Конфигурация с PM100-48/12 дополнительно меняет область применения устройства: питание 36–72 В DC позволяет интегрировать коммутатор в телекоммуникационные площадки с централизованной системой постоянного тока.
