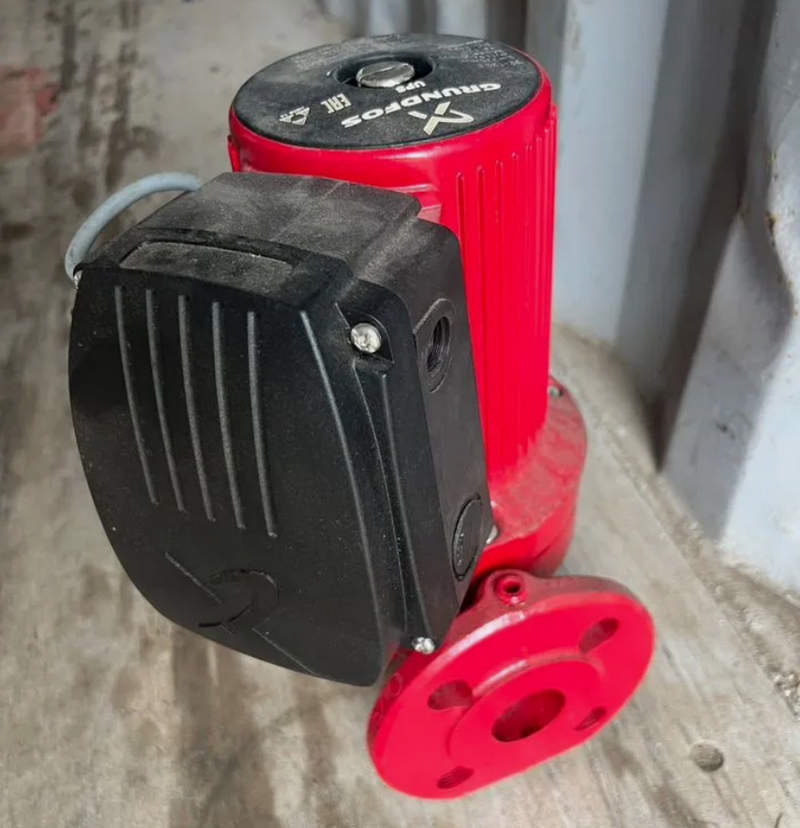

Циркуляционный насос Grundfos UPS 32 120 — эффективность, долговечность и точность работы

Циркуляционный насос Grundfos UPS 32 120 является устройством с мокрым ротором, разработанным для эффективной транспортировки теплоносителей и других жидкостей в отопительных комплексах, системах охлаждения и различных инженерных установках. Работа оборудования основана на использовании перекачиваемой среды для охлаждения электродвигателя и смазывания подвижных элементов конструкции, что обеспечивает надежность механизма при длительной непрерывной эксплуатации. Модель Grundfos UPS 32 120 входит в линейку регулируемых циркуляционных насосов с тремя уровнями мощности, позволяющими изменять производительность агрегата и подбирать требуемый режим циркуляции в соответствии с особенностями гидравлической системы.

Технические характеристики

Основные технические параметры насоса Grundfos UPS 32 120 определяют его рабочие возможности и область использования. Конструкция агрегата обеспечивает высокие показатели напора и производительности при сохранении устойчивости работы электродвигателя. Ключевые характеристики устройства следующие:

• диаметр условного подключения — DN 32,
• рабочая производительность — до 16 м3/ч в зависимости от выбранного режима,
• класс защиты корпуса — IPX4D,
• частота питающей сети — 50 Гц,
• варианты электропитания — 1×230 В или 3×400–415 В в зависимости от исполнения,
• потребляемая мощность при трехфазном исполнении составляет около 245 Вт на первой скорости, 280 Вт на второй скорости и 400 Вт на третьей скорости,
• номинальный ток трехфазной версии составляет 0,42 А, 0,47 А и 0,78 А соответственно,
• коэффициент мощности cos изменяется от 0,74 до 0,86 в зависимости от режима работы.

Принцип действия Grundfos UPS 32 120 основан на преобразовании электрической энергии двигателя во вращательное движение рабочего колеса. Поток жидкости поступает через входной патрубок, проходит через вращающийся элемент гидравлической части и получает необходимое давление для дальнейшего перемещения по трубопроводу. Мокрый ротор располагается непосредственно внутри перекачиваемой среды, которая одновременно выполняет функции охлаждающего и смазывающего элемента. Регулирование параметров выполняется путем выбора одной из трех скоростей вращения двигателя. Каждый режим изменяет частоту вращения ротора, уровень создаваемого напора и объем перемещаемого теплоносителя. Такой принцип позволяет адаптировать работу насоса под различные гидравлические характеристики системы без применения сложной дополнительной автоматики.

Особенности конструкции устройства

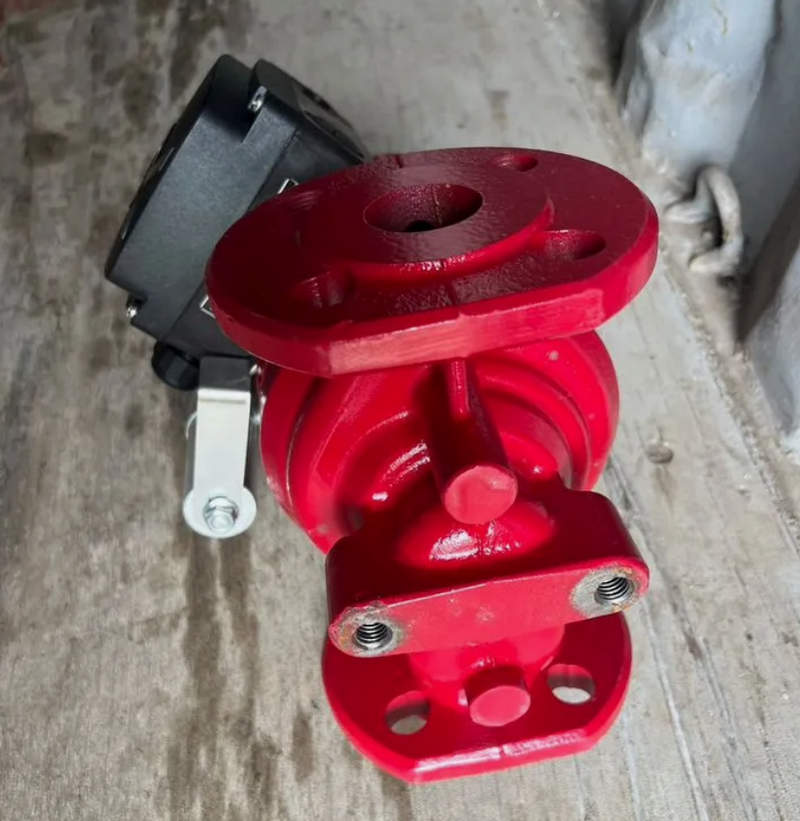

Конструктивное исполнение насоса Grundfos UPS 32 120 предусматривает размещение двигателя и гидравлической части в едином компактном корпусе. Использование технологии мокрого ротора исключает необходимость применения традиционного механического уплотнения вала, что снижает количество элементов, подверженных износу. Рабочие подшипники получают смазку непосредственно от проходящей жидкости, обеспечивая плавность вращения и стабильность работы механизма. Корпус насоса выполнен с учетом требований к эксплуатации в системах циркуляции жидкости. Электродвигатель оснащается встроенной защитой от перегрева, а клеммная коробка обеспечивает удобное подключение к электрической сети. Легкая регулировка скорости вращения осуществляется при помощи переключения между тремя фиксированными рабочими положениями. Компоновка оборудования обеспечивает минимальные габариты при сохранении необходимых эксплуатационных характеристик. К основным конструктивным элементам насоса относятся:

• чугунный или бронзовый корпус гидравлической части,
• мокрый ротор электродвигателя,
• статор с системой температурной защиты,
• клеммная коробка с электрическим подключением,
• фланцевые соединения стандарта PN 6/PN 10.

Области применения

Насос Grundfos UPS 32 120 используется в различных инженерных системах, где требуется надежная циркуляция жидкости с постоянными параметрами. Основные направления эксплуатации следующие:

• системы вентиляции с жидкостными теплообменниками,
• технологические установки с перемещением воды,
• закрытые и открытые гидравлические контуры,
• оборудование теплоснабжения.

Таким образом, насос Grundfos UPS 32 120 является эффективным циркуляционным оборудованием, сочетающим проверенную конструкцию мокрого ротора, трехступенчатое регулирование и надежные материалы исполнения. Компания «Олниса» выполняет поставку промышленного оборудования для различных сфер применения.
